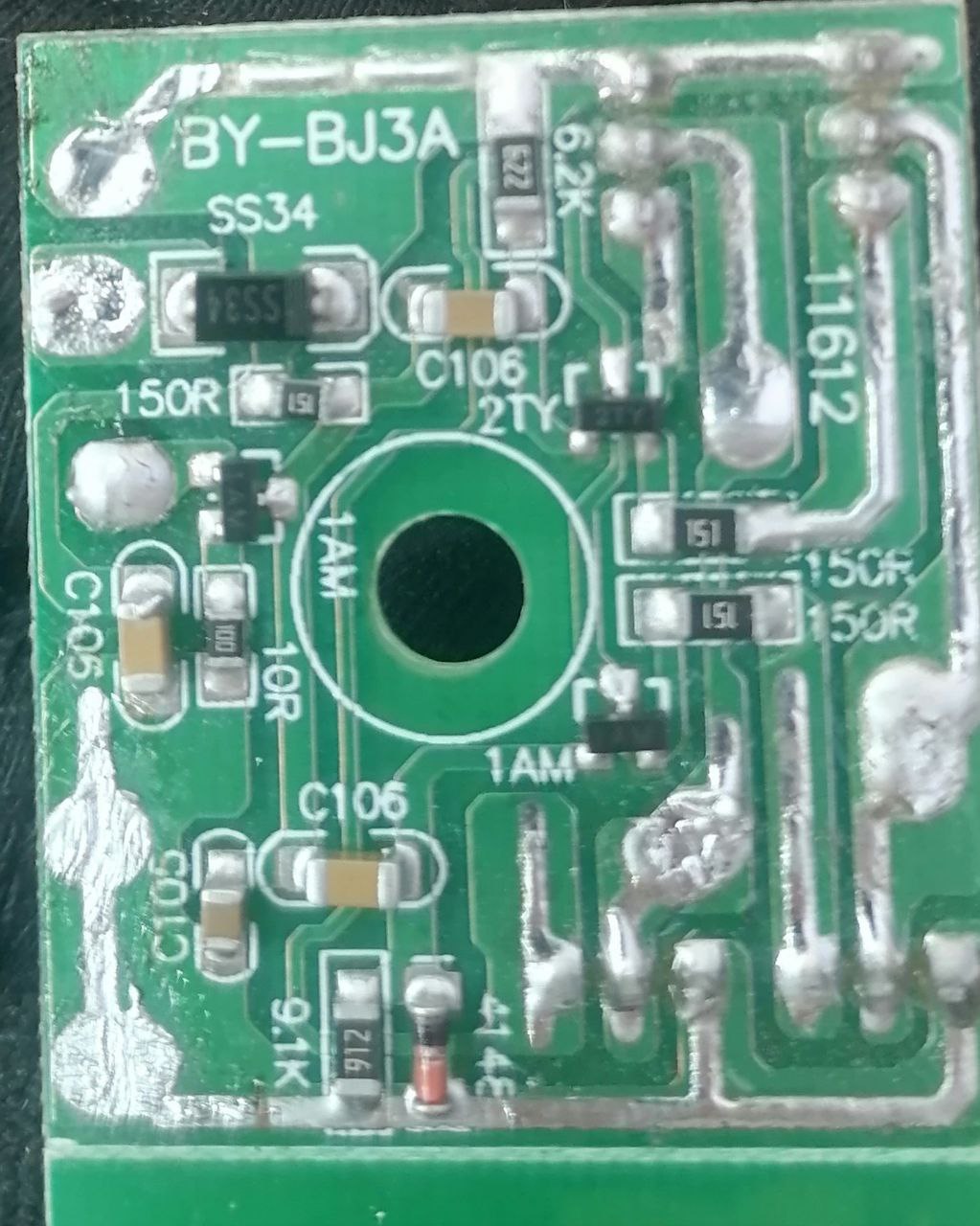

Добрый день, товарищи. Есть такая плата усилителя на китайской СГУ. Хочу к ней присоединить собственно питание 12 В и на вход звук с мини джека, чтобы получилась своеобразная колонка. К сожалению эту СГУ была найдена с практически оборванными проводами и мне сложно предположить что и куда подключить: куда питание, а куда вход со звуком, который нужно усилить. Нагуглить что либо по марке платы не получилось. Возможно тут кто-то работал с подобными усилителями и подкинет свои размышления на эту тему?
Комментарии: 6
Sanchez
Там мультивибратор похоже, не выйдет звук подать. Поставь усилок с али за доллар
Dmitriy
Так слушай, там же на гарнитуре есть микрофон и судя по видео с ютуба с него можно голос подавать на СГУ.
Sanchez
Ну может быть, значит усилок двухтакт Что такое сгу?
Dmitriy
Сигнальное громкоговорящее устройство
Vasil
А) В анархию Б) Рисуй схему, тогда будет сильно понятней, куда и что может идти. Диод очень намекает на вход питания, чаще всего, плюс.
Второй, соответственно минус, земля. Наврал, нижний более вероятен, как раз стабилитрон на землю анодом.Dmitriy

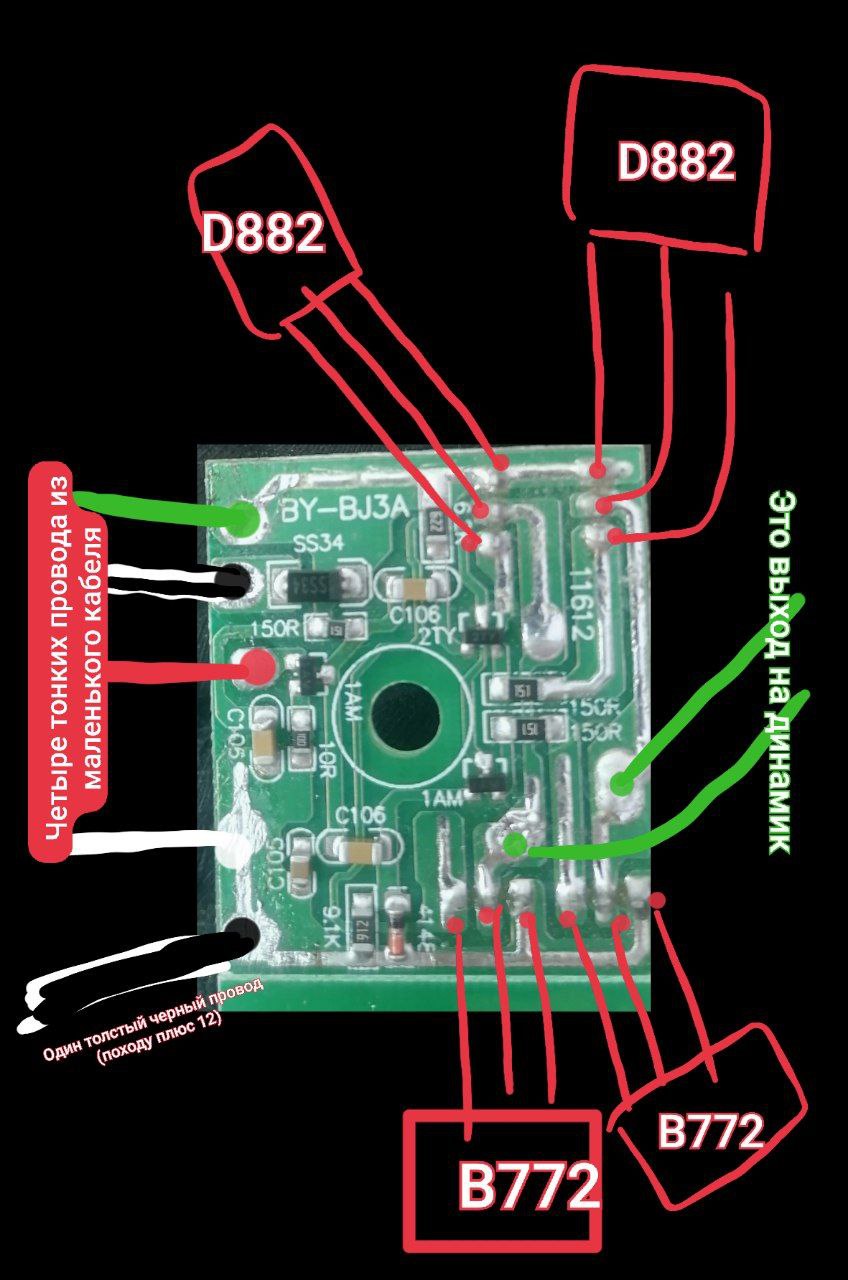

В общем когда я нашел это сгу там остатки проводов были такие А точно. Скорее черный это минусовой провод. Возможно они по цветам все сделали верно
