Всем привет, разбираюсь с profinet, как я понял модули можно соединять друг с другом и далее, вопрос, если ли ограничения на это? Что будет со скоростью ответа, не выйдет ли это за пределы?
Всем привет, разбираюсь с profinet, как я понял модули можно соединять друг с другом и далее, вопрос, если ли ограничения на это? Что будет со скоростью ответа, не выйдет ли это за пределы?
Комментарии: 49
Aleksandr
Ограничения есть у контроллера Profinet на количество подчинённых устройств.Больше ограничений нет.
Anonim
Штук 20 потянет?
Aleksandr
Какой у вас контроллер?
Nick
С таким гумном кто имел дело ?
Anonim
Нормальное программируемое реле. Ждал sg3, но их так и нет.
Anonim
Надо посмотреть, на самом деле я больше к программированию микроконтроллеров отношусь, и тут задача сделать решение которе можно будет по profibus подключать к сименсу...
Aleksandr
Так profibus или profinet?
Anonim
ой сорри, profinet
Aleksandr
Процессор Siemens?
Anonim
plc siemens
Aleksandr
Младший Siemens S7-1200 поддерживает только 16 устройств Младший S7-1500 поддерживает 128 устройст
Anonim
Еще вопрос, в сети есть какие то примеры запуска profinet даже на ардуино, на сколько я понял это работает только в случае когда сам ардуина может читать данные и писать данные в область памяти самого PLC. А если нужно чтобы сам PLC читал и писал данные в области самого подчиненного устройства, то тут нужна полная реализация протокола в том числе с учетом стабильного времени ответа в течении около 10мс, возможности получения IP адреса и все остальное что требует протокол. В случае чтения же данных самого PLC достаточно стандартного TCP/IP, скажие я верно понимаю?
Aleksandr
С точки зрения программиста ПЛК не нужно вообще думать об этом. Вы конфигурируете сеть, назначаете теги и "всё едет само". У вас нестандартные устройства?
Anonim
Возможно, это устройство которые с 10-х других подключенных к нему по CAN собирает данные, имеет несколько DO и DI. И таких устройств штук 20, которые надо подключить к PLC. Сначало думал что это будет Modbus TCP но PLC программисты воротят нос, говорят что из за большого количества TCP соединеней будет контроллер тормозить Ну и как всегда это должно дешево стоить А да, они еще не хотят тянуть к каждому устройству свой эзернет кабель, и предлагают делать на самих устройствах свитч на 2 порта
Alex
вы разрабатываете новые устройсва?
Anonim
Я, но ранее не имел дело с profinet
Alex
хотите скорость - берите ethercad 500 мкс на полный опрос
Anonim
Это я читал, невозможно сделать на доступных микроконтроллерах. Нужны специализированные микросхемы, не хочется зависит от поставщиков тем более что их не так уж и много. Да и собственно особо требований по скорости нет, 20 устройств за 1 секунду опросить этого хватит
Alex
хоть профибас, хоть профинет вытянет
Evgeniy
Так вам и для Profinet нужна специализированная микруха
Anonim
Вот тут вообще без специализированных запускают https://github.com/DF-OUTSIDER/Profinet-for-Arduino Но опять таки я не понял, наверно это из разряда обращаться к самому PLC не нужно ничего
Evgeniy
Хз, что с этим Profinet. На разных Soft PLC тоже вроде есть поддержка Profinet и вроде без спец микрухи с ПК работает
Anonim
Как это понимать? Тут еще процесс общения то походу через общую память самого PLC? Это какие? Видимо ПК достаточно быстродействия да реализации RT протокола
Sergey

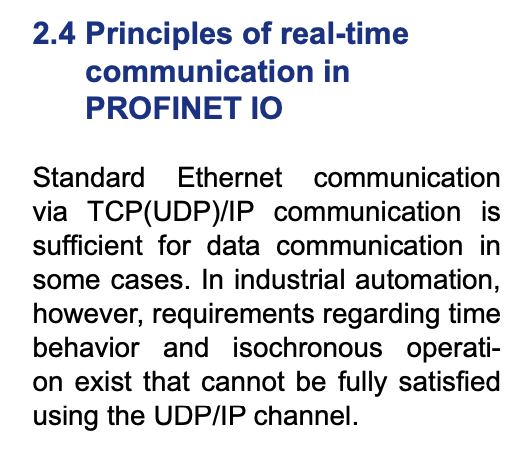

Profinet есть несколько версий.для RT с временем обмена порядка 1 мс Сименс пишет что нужно спец железо
Evgeniy

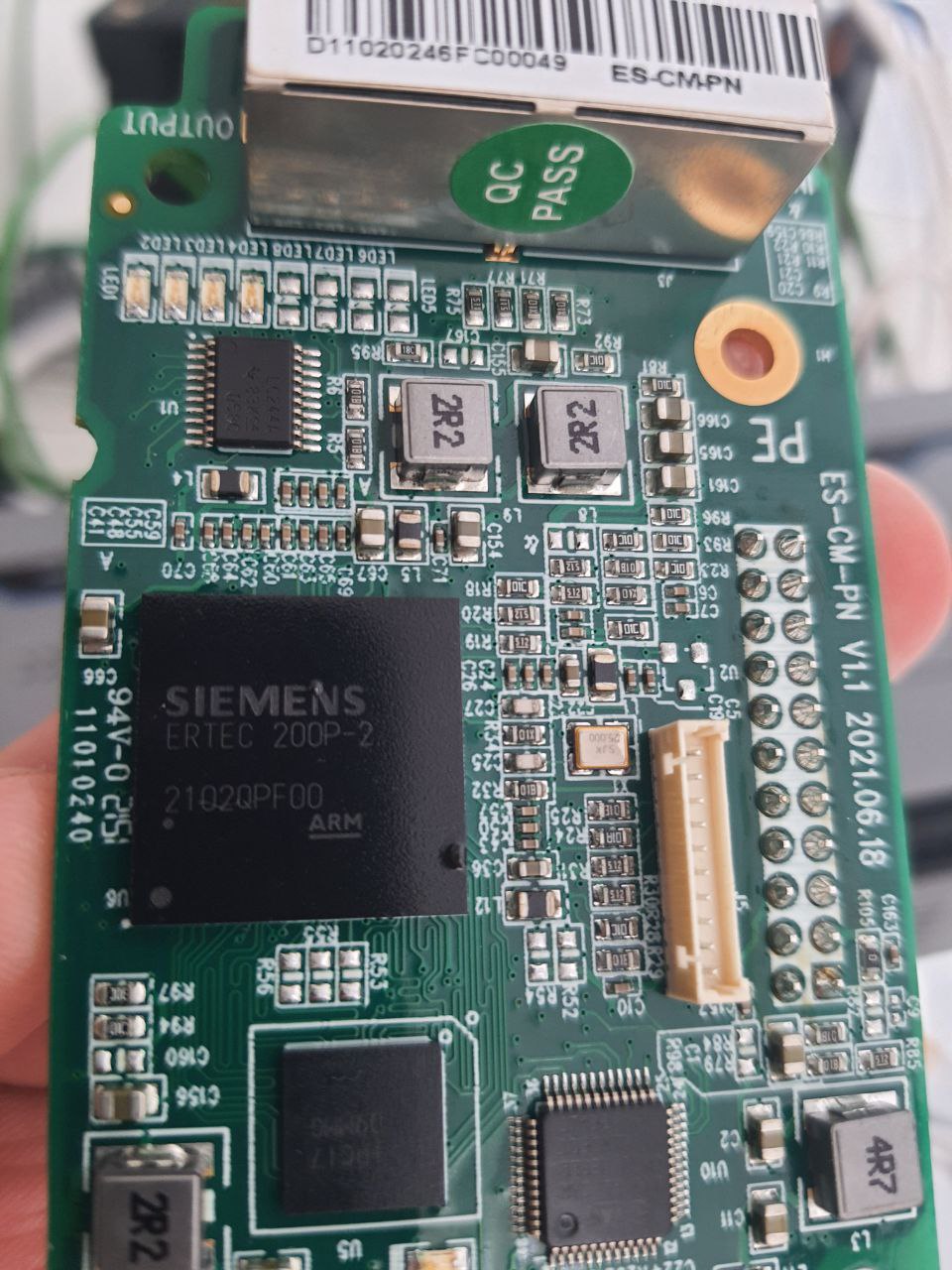

Карта Profinet для приводов Cumark
Anonim
А есть ещё profinet cba, можно ли его полноценно использовать для получения данных и отправки управления?
Gabrrr
Мне кажется дело даже не в скорости. А в самом принципе опроса. Т.е. тебе на условном датчике нужно будет указать, что данными обменивается в DB такой то. Хуйня, а не интеграция в проект
Anonim
Это в случае s7?
Gabrrr
Ну да.
Alex
может modbus tcp и не мучится
Namxai
Можно просто tcp/udp.
Evgeniy
А вот на картах клиентов часто чипы Si
Alex
TCP с обращением по MAC насколько я понимаю
Anonim
Ещё нужен файл конфигурации для Степ7, формата GSD (Generic Station Description) для вашего устройства, если оно слейв
Anonim
А этот файл сгенерировать нельзя самому? А можно ли без него обойтись?
Rashid
Не думаю, считайте это как драйвер общения... Его можно написать конечно, но нужно знать протокол. (Если под генерацией вы понимаете разработку gsd файла, то да его для устройства можно написать)
Andrey
Прикол хотите. Не выходило связаться с прибором по рс, с овен спк. Получалось только если старую версию модбаса ставил, а с резистором новая заработала. Вива ля резистанс
Vyacheslav
Помехи значит есть
Gabrrr
Можно. Это просто xml-ka с описанием вашего устройства с помощью которого его можно интегрировать в другие продукты, например TIA portal
Rashid
По сути это драйвер общения, без него работать не будет
Gabrrr
Я бы не назвал это драйвером, т.к. драйвера у вас внутри программы. А это просто описание того что вот есть такие то регистры, такие то функции поддерживает и т.п. Понятно что без этого не заработает, т.к. иначе хрен знает куда стучаться
Anonim
https://electronix.ru/forum/index.php?app=forums&module=forums&controller=topic&id=31568
Alex
https://www.mmu.ac.uk/media/mmuacuk/content/documents/ascent/B01_PROFINET_system_en.pdf
Namxai
Profinet на Arduino? Дайте линк! Telegram
Anonim
Вот еще, по факту более красиво оформлено https://settimino.sourceforge.net/
Gabrrr
Чисто по коду вообще не сильно похоже на profinet, больше смахивает на S7comm. Но т.к. вы разрабатываете оконечное устройство, то для того чтобы оно работало с плк оно держать profinet IO, и насколько я знаю это только с отдельным чипом делается А вот здесь сразу пишут, что это S7comm. А S7comm это совсем другой протокол, он не для периферии, а для общения между 2 плк, либо плк и компом (скадой)
Anonim
Это я подозревал к сожалению тоже
Alex
я dll для S7 для эксельки пробовал - датчики шунтировать самое то а для опроса - не стал бы делать тем более что он старый - не для новых линеек 1200 и 1500 поддерживают, но надо отмечать что читать
Gabrrr
Эм, ну 1200/1500 будут держать, если разрешить пут/гет, отключить всё шифрование и выставить голую жопу в сеть.
