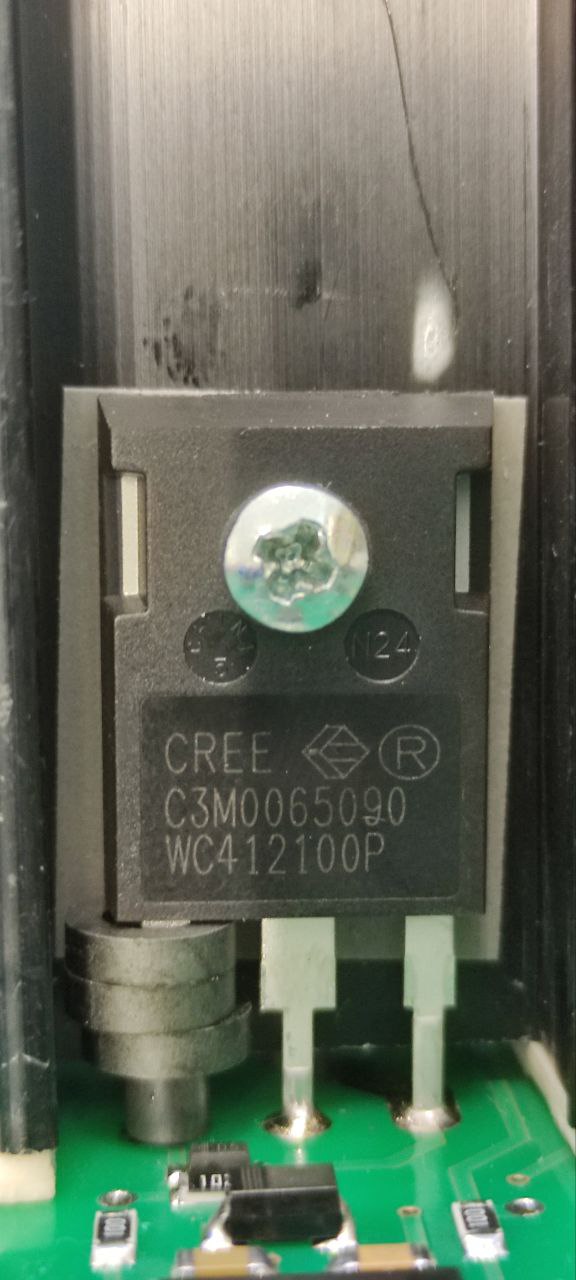

Добрый день, есть поделка следующей конструкции, на затвор транзистора вдеты ферритовые кольца, средний вывод сток полевика, изолированный от радиатора и крепежного винта, периодически происходит выход транзисторов из строя, подозрение на эти кольца (обладают какой-то проводимостью даже для постоянного тока), может кто-то сталкивался с этим?
Комментарии: 8
Vladimir
В целом надевать кольца на затвор это плохая идея, следовательно разработчик лопух, следовательно дизайн плохой и выходить из строя может по разным причинам. Но кольца снимите - хуже не будет, я думаю. Ваще если надевают, то только колечки с ППГ в таком случае. Да и не на затвор, а на сток. А эти похожи на обычные. А что это за устройство?
Fail
DC/DC полномостовой топологии ППГ - это пластиковая изоляция? Заметный эффект от таких ферритовых бусинок должен проявляться на мегагерцовых частотах? В данном преобразователе частоты 200/400кГц
Red
видимо имелось в виду: Прямая Петля Гистерезиса.
Fail
Прямоугольная петля гистерезиса (по форме гистерезисной кривой)?
Red
да.
Fail
Спасибо, похоже это так, пишут,что сердечники с ППГ - элементы релейного действия, применяются в коммутационных узлах
Vladimir
да, прямоугольная петля гистерезиса. он быстро насыщается и по сути работает как снаббер, только на фронте сигнала
Fail
Спасибо, попробую избавиться от колец
