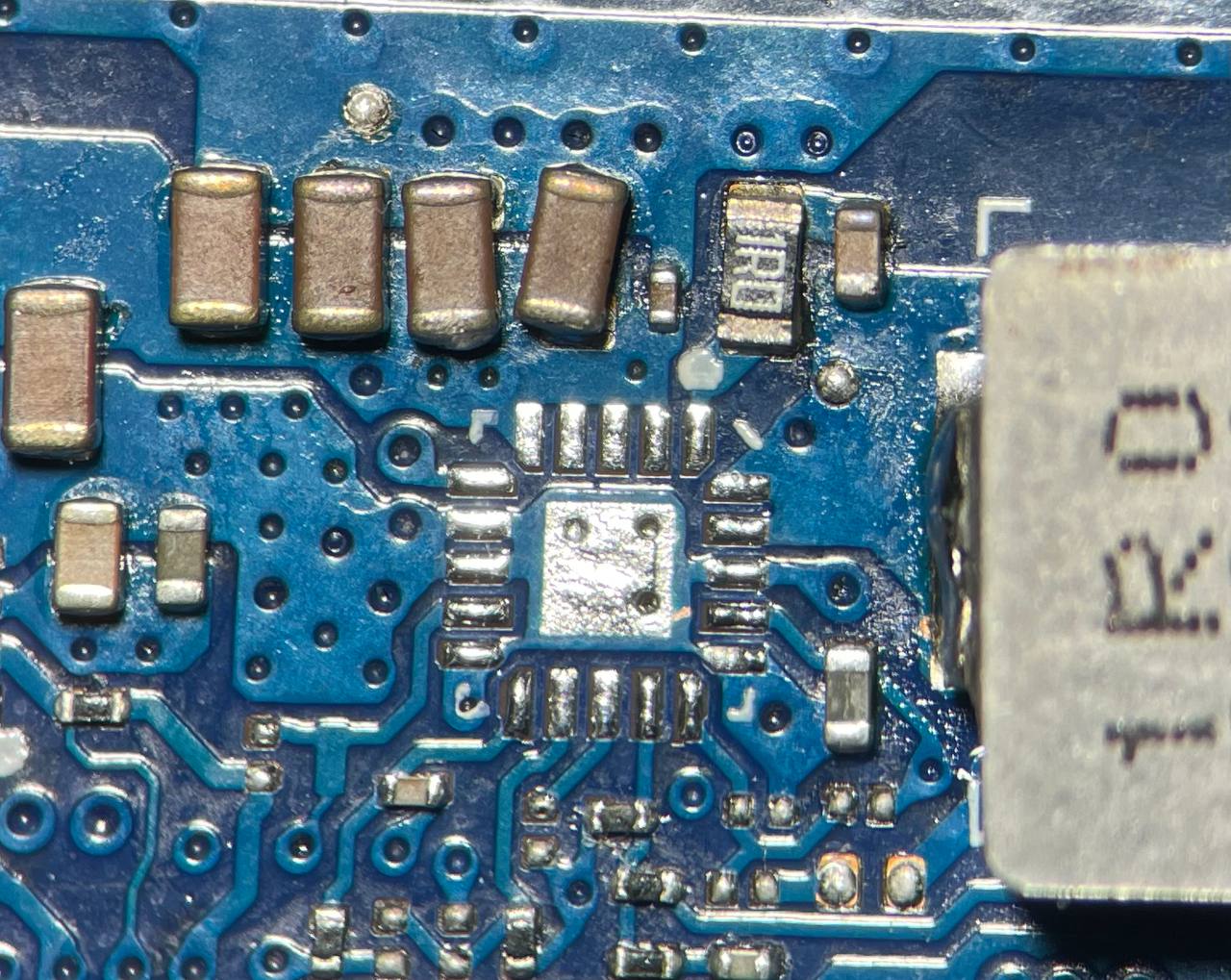

Всем Ку! Треба подсказанька по виндобуку Huawei: зашел невключайкой после воды (локально на ic4 (см мурзилку). Суть: шим 8к=, дергает 3 дрмоса с маркировкой ABEXAD за управляшки. Каждый рожает что-то свое (между собой все 3 не связаны никак кроме как шимкой), но на выходных дросселях ic2 и ic3 падение под 300, а на подмоченном-всего 3. При подстановке ic2 или ic3 на место предположительно пробитого ic4, падение возрастает до 20, при том что только он нагружен на ic5. При постановке ic4 на место ic2 или ic3 получаем аварию на выходе. Для лучшего понимания происходящего, приложу мурзилку и футпринты; никакой техдокументации не смог найти вообще. Вопрос: что за зверь ABEXAD, с чем его едят, где можно сдернуть такой же или чем заменить из общепита? PS: запускать даже не пытался, динамику не скажу, тк очкую за камень. Еще дурацкий вопрос: есть ли в природе схема на D95 rev L или что-то похожее? Тоже вода, без мурзилки совсем грустно. Пойдет в любом формате, можно в личку.
Комментарии: 10
Andrzej
Пишут что ABE%%% скорее всего аналог tps51396 и скорее всего аналог sy8288a bdj%%%
Stanislav

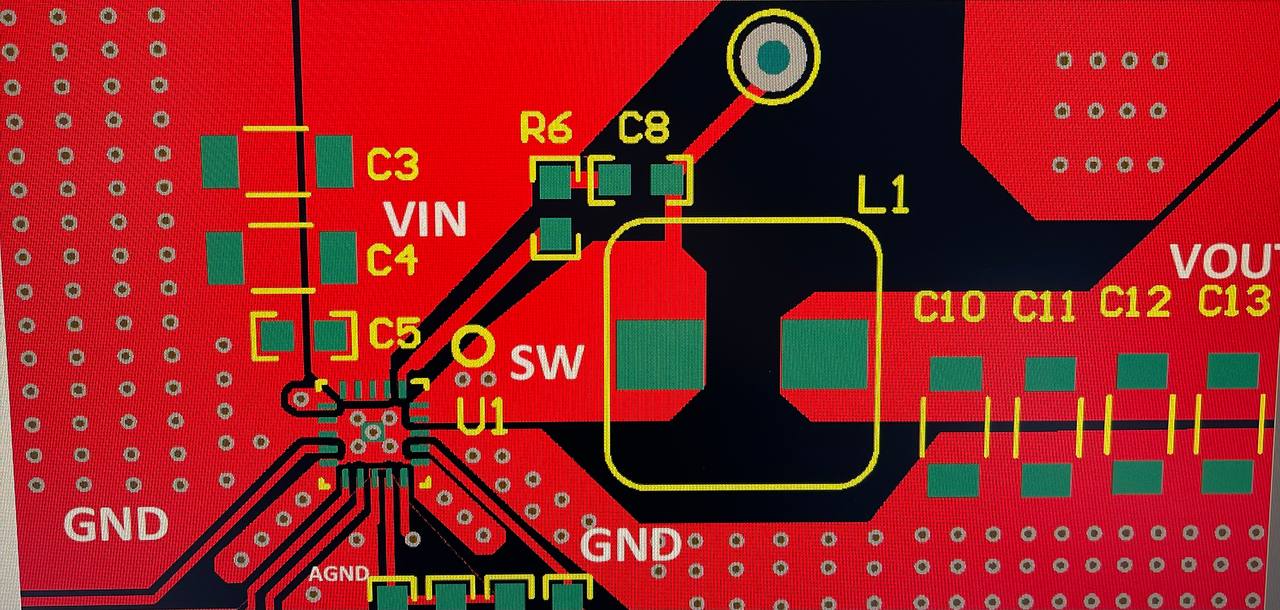

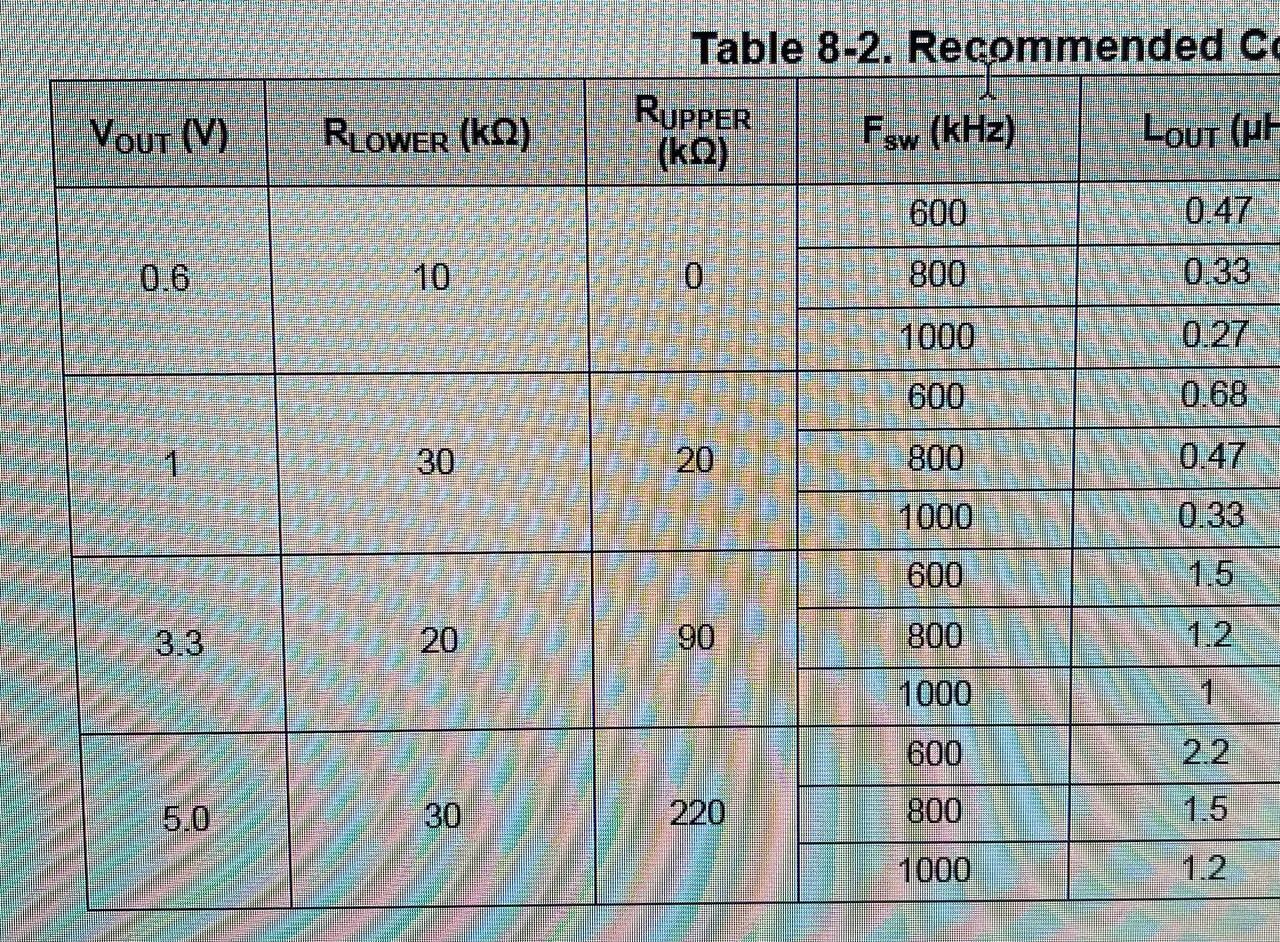

Да, судя по всему ближайший аналог это TPS51396-бьется даже рекомендованная трассировка. Другое дело, что выходное напряжение задается коэффициентом деления резисторного делителя с выходной напруги (с фидбека), а сочетание номиналов на плате и в даташите сильно разнится. У меня соотношение 1к1 задано 2-я резюками по 100к, а в пдф такого сочетания нет. Посыл в том, что у этой ABE теоретически может быть другая зависимость выходной напруги от коэффициента деления и есть вероятность «прилета» условных 5v в 1,5v линию. Отключить нагрузку не варик: сразу все уходит в слои, токомера по выходу нет. Судя по табличке в ПДФ, соотношение 1:1 дает на выходе 1.5-1.8V. У кого какие мысли: пыханет/не пыханет?
Andrzej
Знать бы что за питальник.. Сколько ом сопротивление ?
Stanislav
20 ом в нагрузке
Danon
Проверить надо, что фидбеки достают, а нагрузку отрезать
Andrzej
для 1,8 тож маловато а там где 3 падение ? сколько ом ? Ну так да) Не запустится если фидбека небудет) я то не знаю где там резать будут.
Stanislav
Ну, можно в общем попробовать заколхозить: поднять выход дросселя и накинуть верхнее плечо делителя в воздухе. Без выходной керамики хоть как-до должно полететь по-идее. Гы! Была бы схема бука… Можно предположить, что 8к= дергает эти 3 шимки: первая-силовая 5ка, 2-я типа 3.3, 3-я типа 1.8V. На остальных 2-х шимках по выходу порядка 360 и 380 в режиме диодной прозвонки.
Danon
Ну отрежь дорогу просто да замерь
Andrzej
не факт что запустится
Danon
С чего б ей не запуститься то?
