Имеется плата.
820-01949
После пары сервисов.
Изначально жаловались на не работающие правые type-c.
В сервисе сказали залито
И надо менять какие то контроллеры которые не достать (хз какие).
Чего то там почистили, паяли, восстанавливали.
Но ниче не вышло.
Теперь ноут не вкл.
Пробежался по дросселям, короткого нет.
При подключении ориг адаптера имеем 5v 180-190ma потребления.
Греется только T2 не сильно.
Через кнопку заходит в DFU.
PMU_ACTIVE_READY - есть
дальше по PS написано
Комментарии: 12
Andrzej
Здравтсвуйте. A2289 820-01987 При подключении ориг адаптера имеем 5v 180-190ma потребления. Пробежался по дросселям, короткого нет. Кожух с T2 и его КП еще не снимал Заменены 2шт CD3217 (одна грелась по моему, уже не помню) На сколько я понял в 2х портовых должно быть выставлено страпами, без прошивок. Греется только T2 не сильно. Через кнопку заходит в DFU. (DFU_STATUS 1.8) но в AC2 не видит . USB_SOC_P, USB_SOC_N -0,7 падение PMU_ACTIVE_READY - есть дальше по PS написано
PMU_VDDMAIN_EN - этого уже нет.
Может кто то подскажет, что можно дальше глянуть, чёт я застрял.
Repair
Так а замеры вокруг 3217 все ок? Раз уж вы сразу в них полезли
Anonim
если не видит дфу, то ищите проблему с 3217
Michael
добро пожаловать в клуб
Andrzej

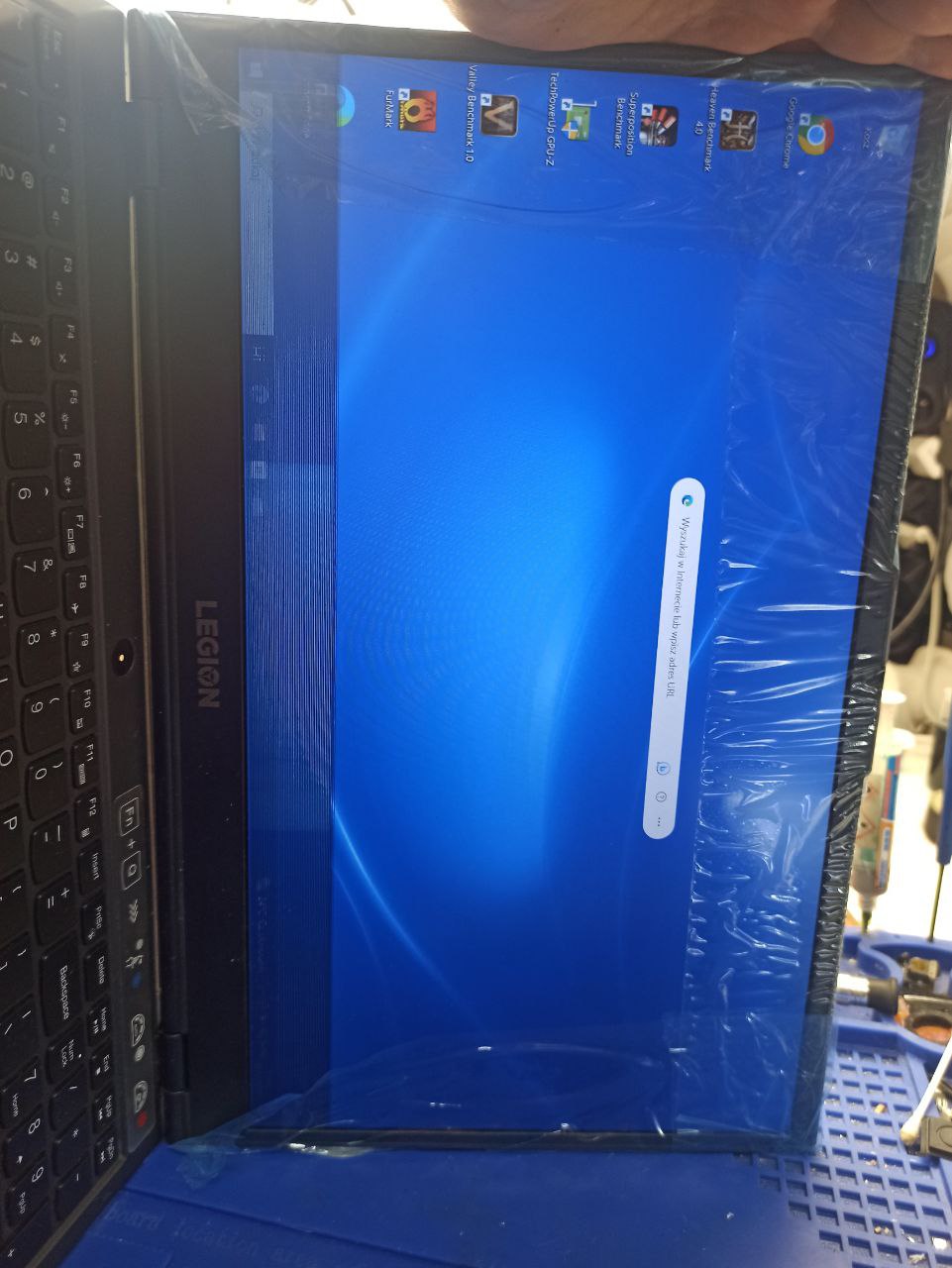

Есть инит платы. Есть картинка. Загрузка системы. Но в DFU не вижу его.. Я не понимаю... Выхожу из клуба
Leshuq
Сам т2 живой по usb? Честно по памяти уже не скажу, но в схемах с 3215 там стояла ещё пишка между cd и soc Тут если оно есть как вариант можно на нее поглядеть. А дфу статус тоже не поднимается? Или?
Andrzej
DFU_STATUS поднимается. USB_SOC_P USB_SOC_N Падения 0.6, одинаковые Про PI3USB да, видал, но тут нету)
Leshuq
Окей, пишки нет, но мукс есть. Он себя как чувствует?
Andrzej
По моему нет мкуса, попозже гляну
Leshuq

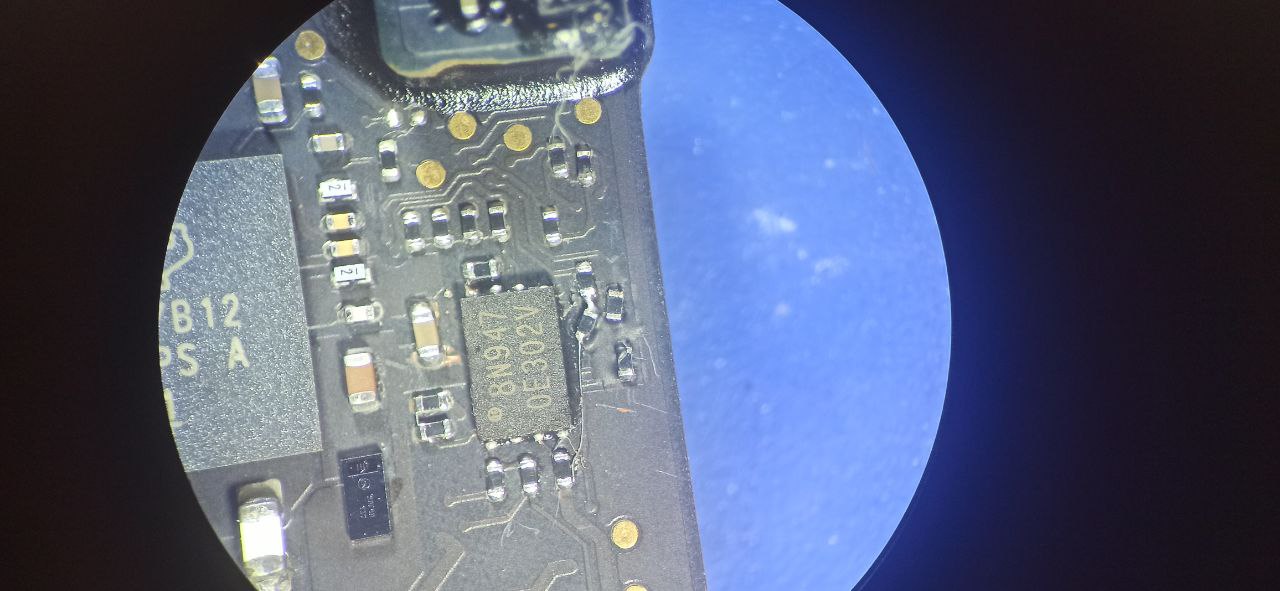

Есть, у меня доска на руках оказца. UE010.
Andrzej
3 кабеля)
Leshuq
А, да. Я сам лох, на доску не в то место поглядеть))
