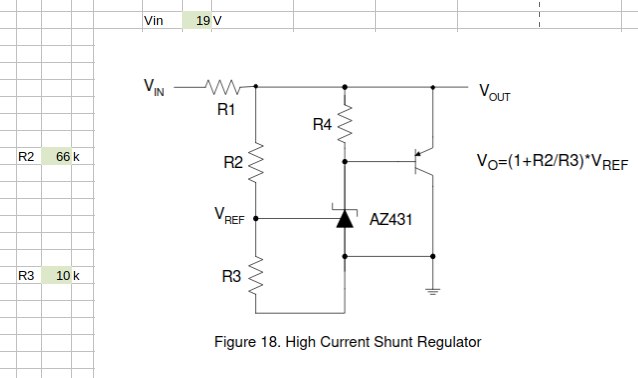

наверно 20" возьму: больше — лучше) схема БП монитора С номиналами, как на картинке было на выходе 18,81 В Допаял в параллель R3 еще 2,2МОм. Стало 18,88 В Как определить в каком диапазоне можно менять напряжение на выходах БП? Хочется более глубокий отчет, чем: "Смотреть на какое напряжение кондеры на выходе" Или его можно почти от "0" до "пока не перестанет прибавлятся" можно менять?
Комментарии: 4
Zoog
там же формула написана, что не ясно??
Doctor
на самом деле я через ток I_e0 на этот вопрос смотрел я взял '10 транзов из пачки' у них I_e0 гуляет 190-210 фемтоампер типа ±5%
Zoog
начальный и обратный измеренный токи - разные вещи
Skokov
ну да: не сразу понял, что Vref на схеме — это внутренний источник внутри микрухи, который в моем случае 2,5В. Теперь сходится с расчетным)
