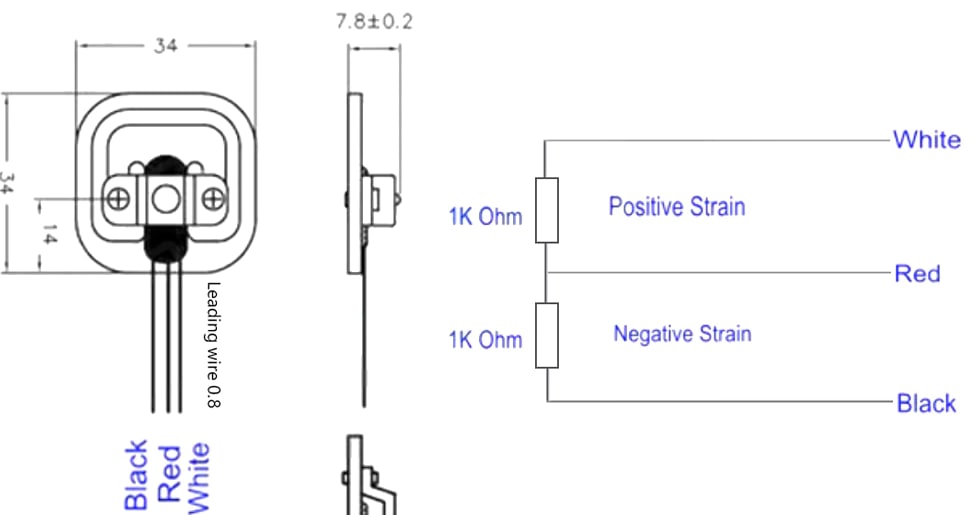

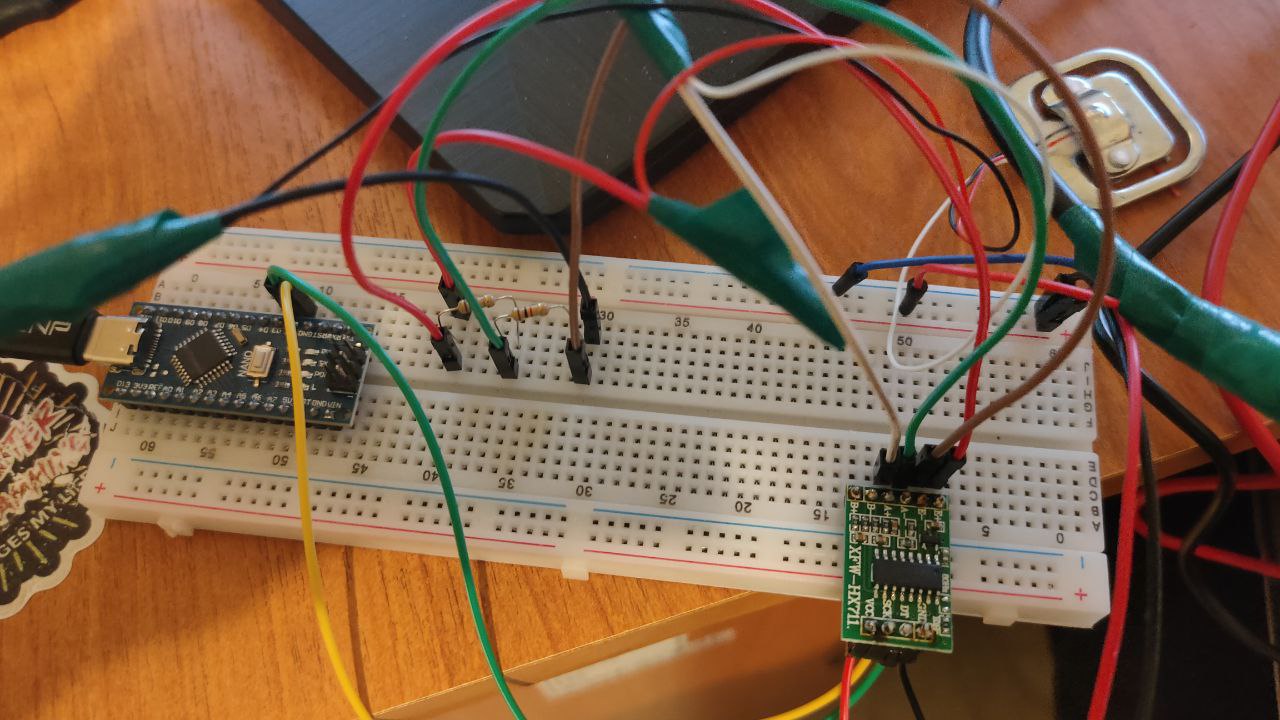

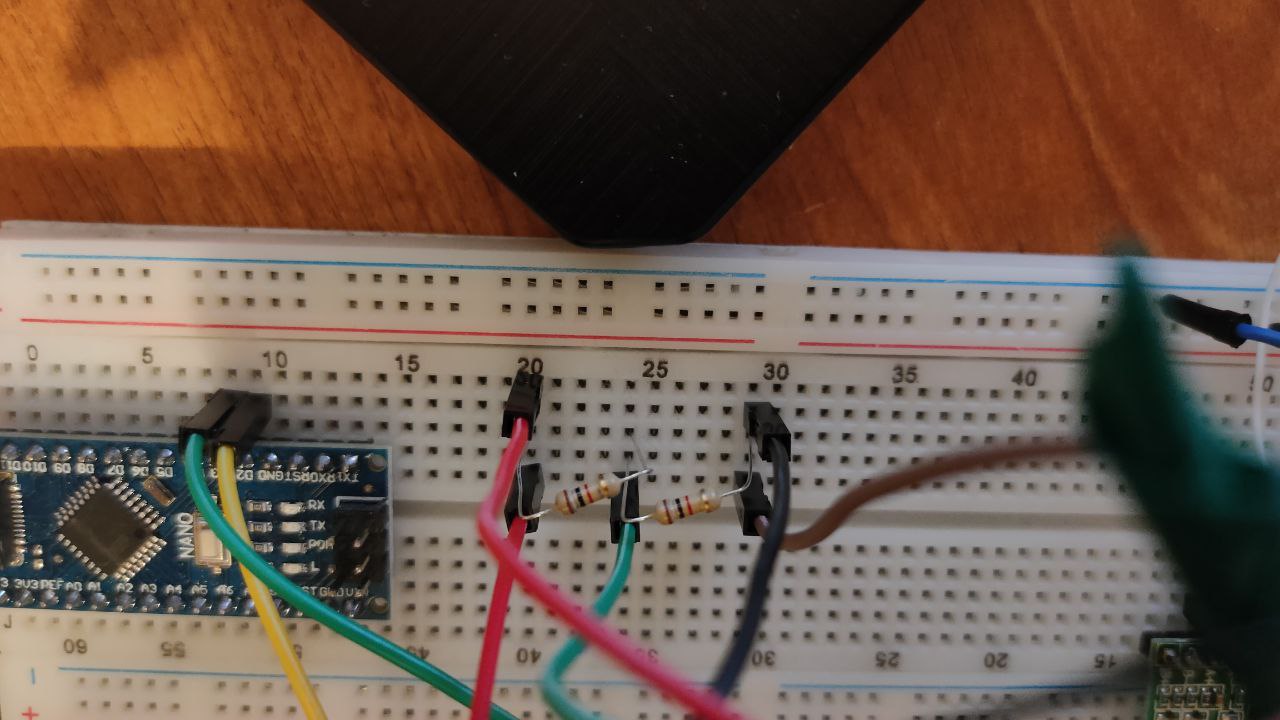

всем привет! нужна помощь)) такая ситуация: хочу подключить полумостовой датчик к микросхеме HX711 схему нашёл, собрал всё на макетке, результат выводит по нулям. единственное, в чём сомневаюсь, это в подключении 3 и 4 резистора. Можете глянуть профессиональным взглядом, я так норм их подключил на макетке или это не правильно? схема тут:
Комментарии: 10
Anonim
вы прям с датчика снимаете данные?
Caho
нет, через HX711, как на схеме в первом сообщении
Anonim
у вас от весов?
Caho
вероятно да. я на али заказывал датчик весов до 50 кг их можно объединить в 4 штуки и будет до 200, но мне это не надо. в общем, да, это весов подключал по этой инструкции: https://wiki.iarduino.ru/page/hx_711_with_tenzo/
Aleksandr
а есть возможность нагрузить датчик и ткнуть мультиметром на вход микросхемы?
Caho
да! есть)) но я сейчас открыл этот лот на али и там в описании обрезанная картинка с другими цветами проводов... сейчас поперетыкаю
Anonim
как успехи?
Caho
неа, переткнул, тоже по нулям возможность есть! мультиметр куплен и готов к работе)) но я не знаю даже в какой режим его выставить для этого и куда им тыкать))
Aleksandr
между А+ и А- входами hx711, в режиме вольтметра
Caho
в режиме вольтметра это я умею)) я думал, что умею) в общем, я нагрузил датчик. подставляю щупы и они в начале то +0,03V то минус -0,02V а потом по нулям
