Просто из любопытства, задался вопросом, можно ли сделать без МК такое: есть две контактных площадки, в которые втыкаются резисторы. И три светодиода. Если R1 > R2, светит первый светодиод. Если R2 > R1, светит второй. Но если номиналы резисторов равны (погрешность, допустим 5%), тогда светит третий. Понятно, что если бы не третье условие, можно было бы применить компараторы. Но как быть с третьим?
Комментарии: 72
Andrey
логический элемент.
Byte
Два компаратора и «и-не» по выходу.
Pavel
стабилитрон и и куча ключей
Andre
ключи в смысле транзисторы?
Cat
да
Pavel
угу
Andre
Эх, не могу представить идею, и что будет делать стабилитрон, тоже. Наверное как-то делать операцию округления к минимуму, но я не понимаю. )
Cat
почитай о логических элементах (И, ИЛИ, НЕ) на их основе можно такое вычудить
Anonim
стабилитрон это если n > i то: вернуть i инакомыслие: вернуть n
Andre
я тебе в твой канал напишу.
Anonim
звучит как угроза
Vipol
Ужос Канал емае
Anonim
ятвой труба канал шатал канал, это похоже на сленг из 90х, форумы на пхпбб
Neuro
поперхнулся и попрощался одновременно
Anonim
топикстартер топик, канал, модератор форума
Neuro
добро пожаловаться на 2ч. снова
Anonim
аутопсия и крокодилдо
Vipol
Жесть
Anonim
сначала гуглишь, потом смеешься или наоборот
Neuro
сначала фейспалмишь
Vipol
Сначала ужос, потом хи хе ха
Aleksandr
зажечь одну лампочку, когда не горят две других? похоже на схему «не 1 и не 2», разве не тривиальное решение? или в чём там проблема? в общем, сначала с двумя лампочками можно замутить, третью лампочку уже расширением схемы добавить
Aleksandr

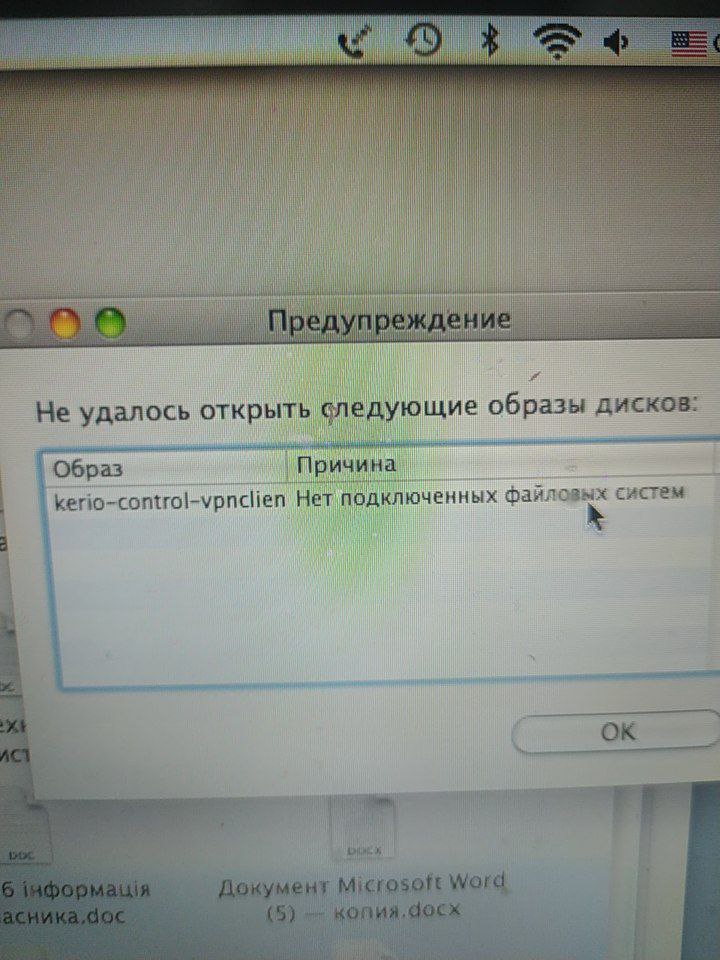

Тут есть любители mac os ? Подскажите, как на старой mac os x 10 запустить файл формата .dmg
Aleksandr
Или может кто-то чат подсказать может, где могут помочь? Буду благодарен
Yan
https://t.me/freeremont
Yan
https://ru.moyens.net/mac-os/107156/%D0%BA%D0%B0%D0%BA-%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%B8%D1%82%D1%8C-%D0%BF%D1%80%D0%B8%D0%BB%D0%BE%D0%B6%D0%B5%D0%BD%D0%B8%D1%8F-dmg-%D0%BD%D0%B0-macos/
Aleksandr
В этом проблема.
Yan
Гугли
Aleksandr
Не на гуглил. Нашел инфу что бывают глюки с .dmg форматом.
Yan
Ну вон выше чатик скинул, там спроси
Vladimir

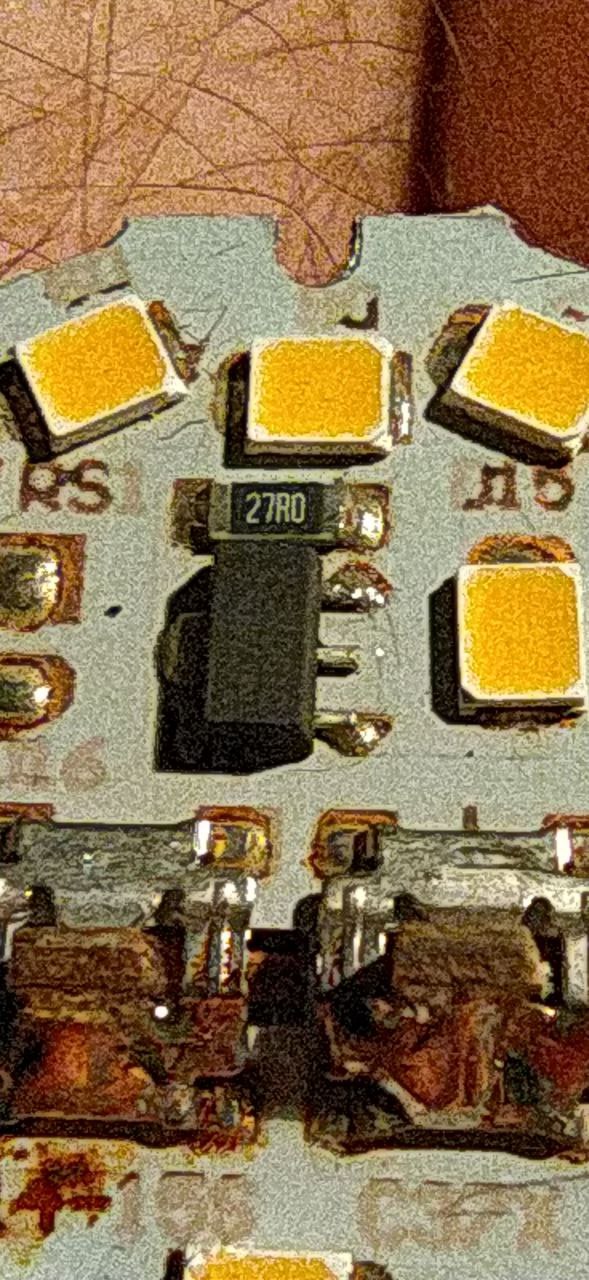

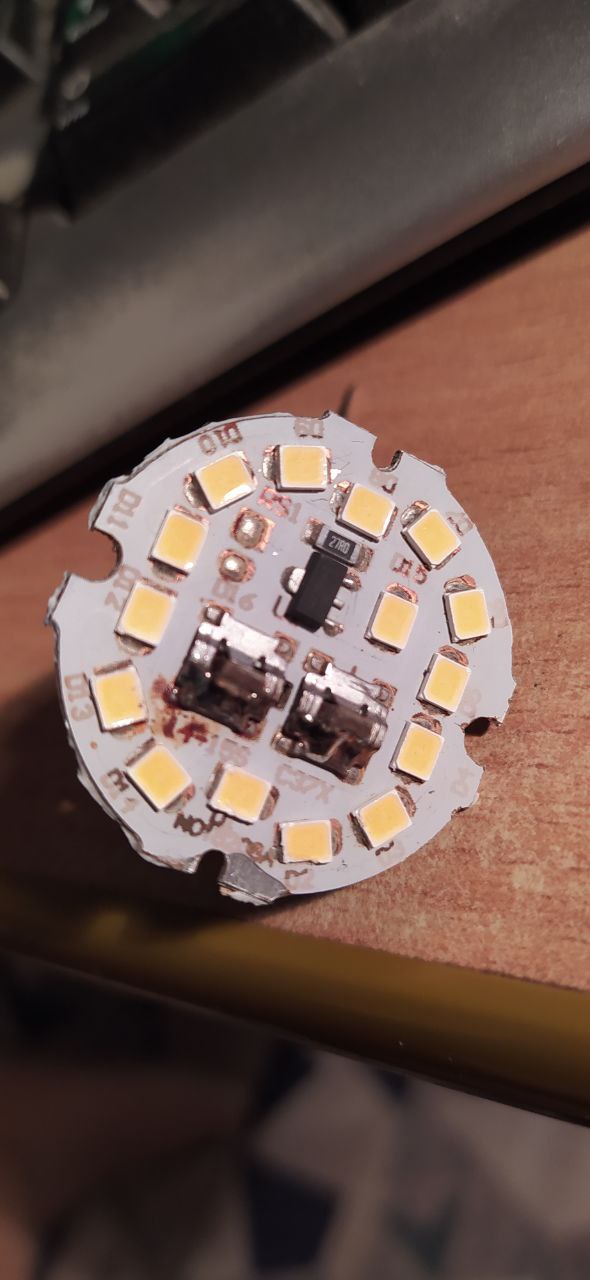

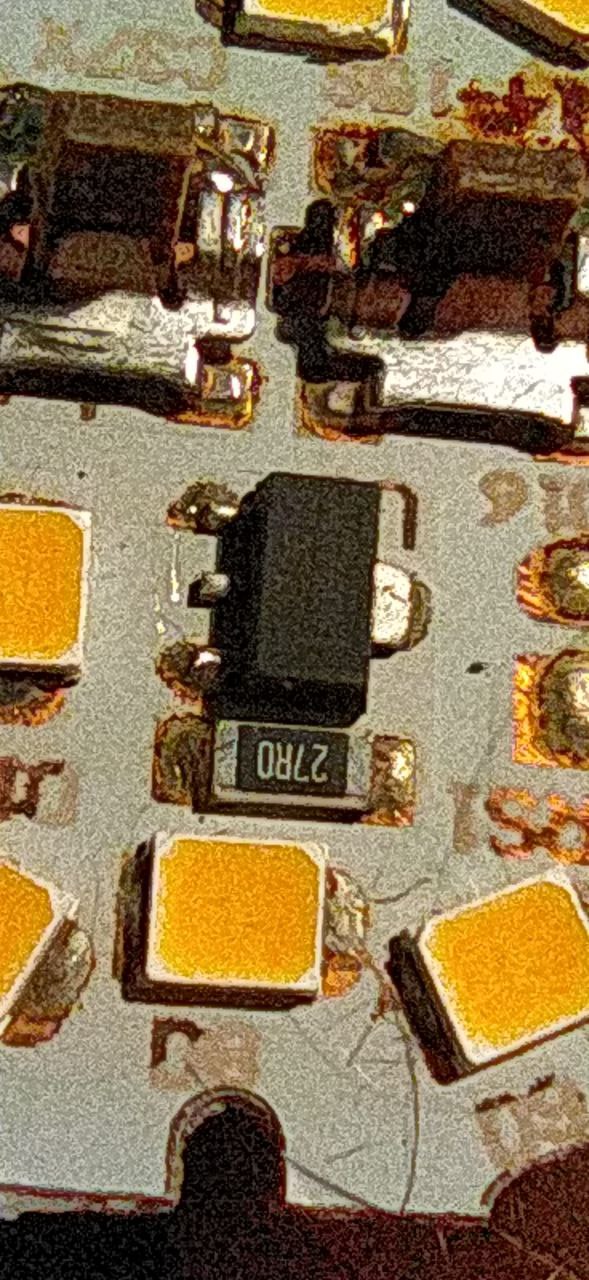

Вот Это для шим или цифры
Vasil
А, ну ты ещё буковки не распознаёшь. Thermal control
Vladimir
И каким напряжением им управлять шим или цифра?
Vasil
Никаким
Vladimir
Это как? А зачем тогда вывод? Это что исходящий сигнал?
Yan
Бле, ну термозащита же. Вон делитель с терморезисором, с него сигнал и снимается
Aleksandr
Уже написал, жду ответа
Andre
не, вопрос не в этом. Вопрос в том, как сделать так, чтобы не горели две лампочки, если напряжения примерно равны. Видимо, я сделал слишком сложное условие. Пусть будет так: Если R1»R2, то горит первая лампа. Если R1«R2, то горит вторая лампа. Если R1~R2 примерно равны, то никакая не горит, либо горят обе.
Aleksandr
но это я как программист рассуждаю, чтобы была одна точка истинности, а то аналогово замучаешься отлаживать, почему все лампочки горят
Alexey
Только на номиналы от 1 Ома до 1 ГОма такую фигню на рассыпухе сделать нетривиально
Andre
Так в том и вопрос, как аналоговую схему сделать.
Alexey
А если R1~R2, но при этом R1
-
-
26.12 2022 16:28:57
Andre
очевидно, ничего.
Aleksandr
ну схема-то по факту АЦП-шная, ибо лампочки в задаче по смыслу цифровые, горят/негорят
Andre
Если резисторы примерно равны, то ничего не должно гореть. Ну или при желании пусть оба горят.
Alexey
Ну два компаратора и схема XOR
Andre
А резисторы не цифровые.
Aleksandr
ну вот их компоратор аналогово потребит, дав дальше цифровой уровень
Alexey
+ один источник тока
Andre
Если R1 = 100 КОм, R2 = 300 КОм, то R2>R1 Но как определить, что R1=100 КОм, а R2=100.01 КОм? компаратор скажет, что один из резисторов больше.
Aleksandr
угу, а другой - что меньше, и оба они пусть будут так настроены, чтобы говорить это с небольшим зазором
Andre
видимо, мне и надо понять, как этот зазор сделать. Но тут ещё может оказаться так, что пользователь может воткнуть резисторы наоборот. И тогда компараторы согласятся, что один из них точно больше другого.
Aleksandr
ну если ты незаметно и последовательно к резистору пользователя добавишь свой собственный резистор, то немношк сдвинешь измеряемый номинал
Andre
После того, как пользователь вставил резисторы, я должен выйти из тени и подкрутить схему? ) или это можно сделать до? Так-то наводка понятна, надо делать диапазон. Но похоже, понадобится несколько компараторов, не два.
Aleksandr
ну прост в один компоратор дорога с твоим дополнительным резистором, в другой - без (я наверняка что-то наивное гвоорю, я сварщик ненастоящий :3)
Andre
Один доп резистор решает проблему, если R1 чуть меньше чем R2. Но если он чуть больше, то что?
Aleksandr
а ты окошко хочешь в процентах задавать или в абсолютных омах?
Andre
Представь себе вот такие весы. Если отбросить силу трения (которой нет у компаратора), то уравновесить их нельзя.
Aleksandr
https://electronix.ru/forum/index.php?app=forums&module=forums&controller=topic&id=153671
Andre
наверное в процентах интереснее, потому что по условию (которое я и придумал), резисторы могут быть на 100 Ом, а могут быть на 1 МОм. ознакомлюсь, спасибо.
Aleksandr

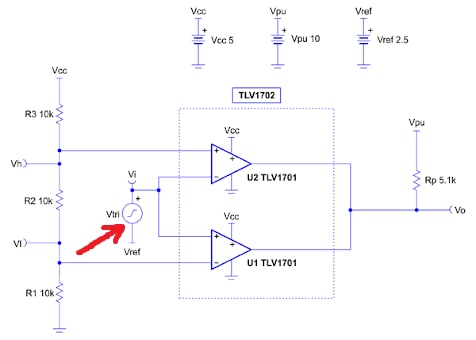

кажется, тебе именно эту схему подсказывали выше (или что-то подобное) https://www.rlocman.ru/shem/schematics.html?di=606755
Andre
ссылкой или словами "нужен стабилитрон, ключи и неонка"?
Aleksandr
во, прям рукояткой ширину окна настраивать сможешь
Andre
Обалдеть. Надеюсь, смогу понять.
Aleksandr
«оконный компаратор», «+ один источник тока»
Alexey
Только ширина в мВ, а в процентах сложнее Задать 1 мА в 100 Ом можно, а вот в 1МОм уже сложнее =)
Aleksandr
если в схеме есть рукоятка, то её тоже можно крутить током (всмысли адаптировать схему под автоподстройку)
Alexey
Тут на самом деле надо брать делитель из двух резисторов и сравнивать с калиброваным делителем пополам тогда окно можно в % сделать R1/(R1+R2) сравнивать с Vcc/2 Тут даже опора не нужна и источник тока
Andre
Это источник опорного напряжения? Не знаю такой элемент.
Alexey
Все на компараторах делается. Из двух компараторов делается оконный компаратор, он покажет равенство или берется готовый.
Aleksandr
лучше измерять только одним компоратором, наверное, а лампочки зажигать уже логическими вентилями
Andre

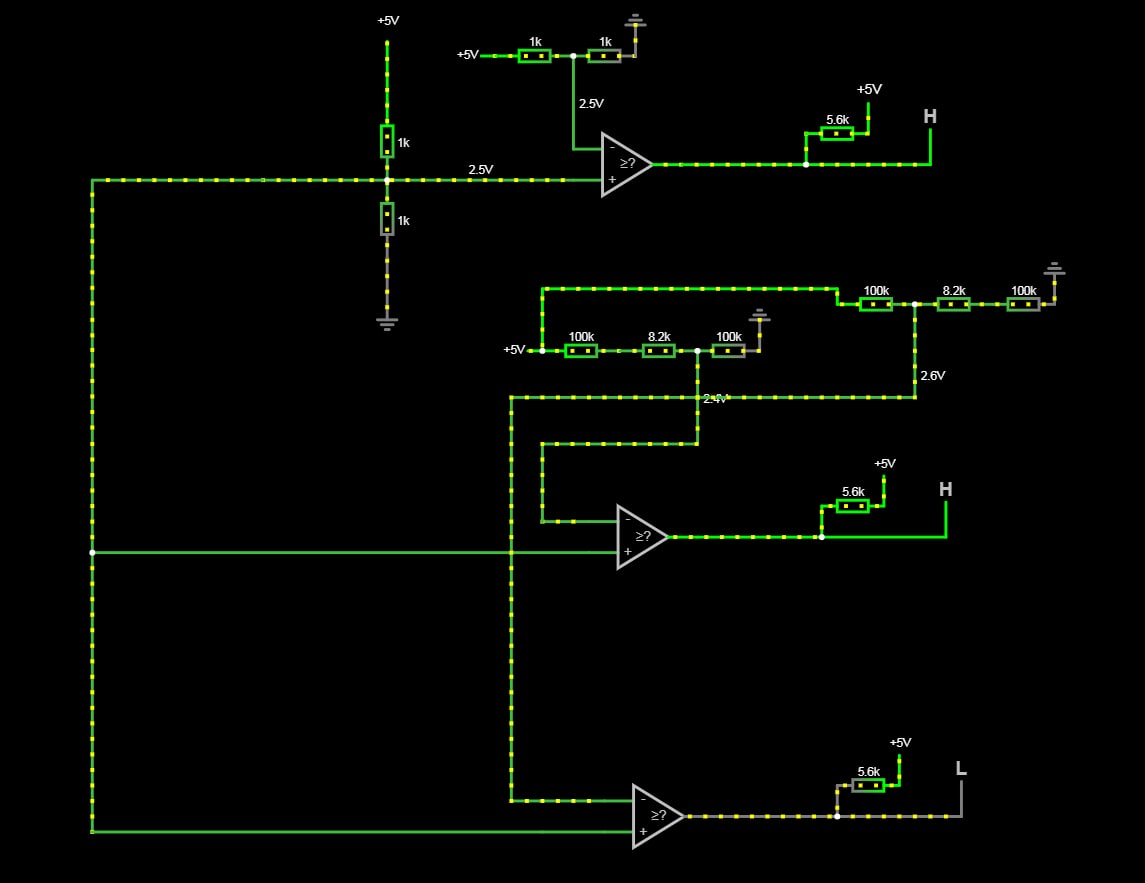

Вот такая схема получилась.
