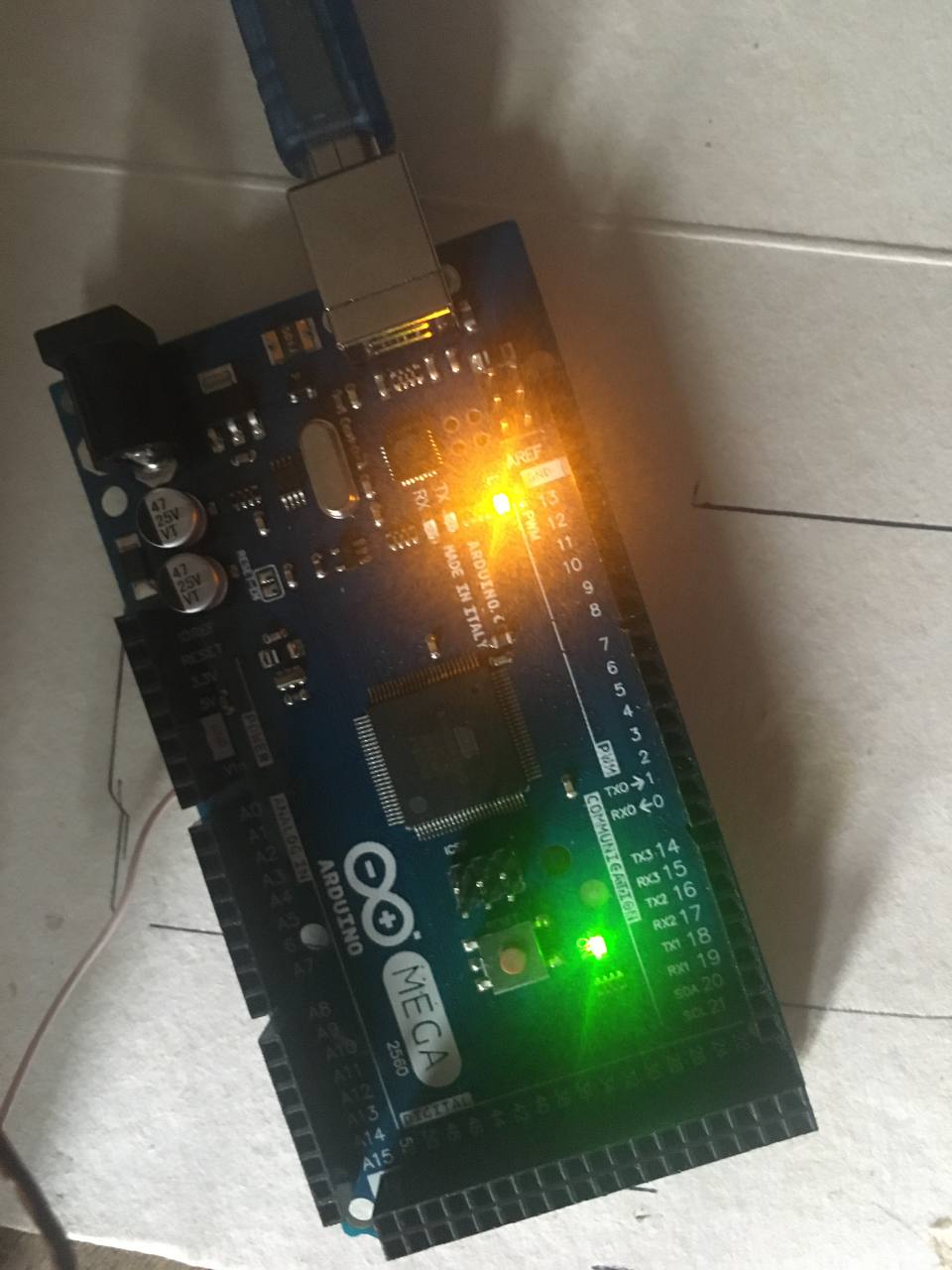

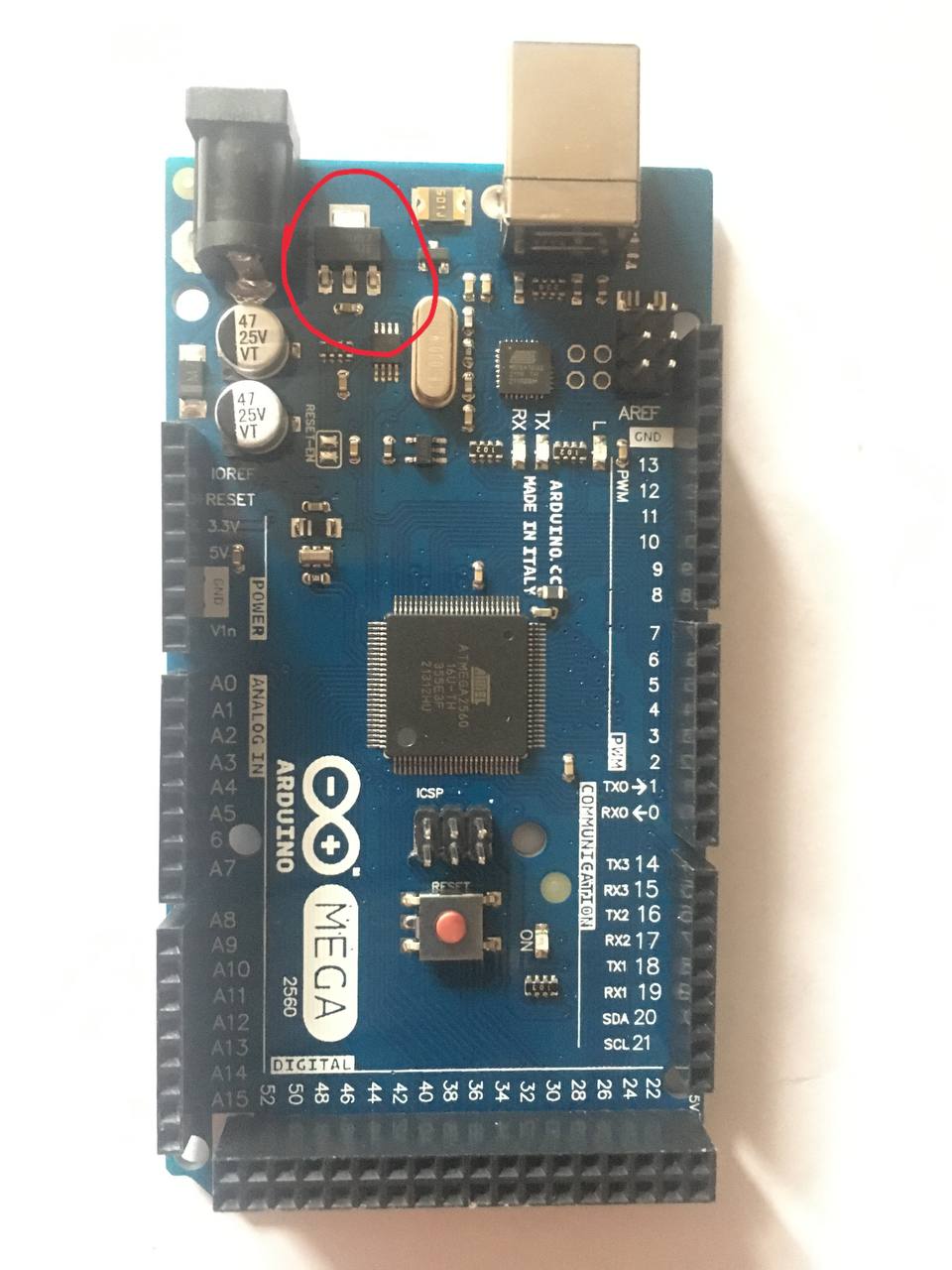

Всем привет. Подскажите, пожалуйста, пришла АРДУИна (я начинающий), и у неё при нагрузке светодиода на выходе греется (теплая) понижай-ка на 3.3. Вольта (обведена)…. Хотя плата вся вроде бы работает-входы и выходы. Так и должно быть?
Всем привет. Подскажите, пожалуйста, пришла АРДУИна (я начинающий), и у неё при нагрузке светодиода на выходе греется (теплая) понижай-ка на 3.3. Вольта (обведена)…. Хотя плата вся вроде бы работает-входы и выходы. Так и должно быть?
Комментарии: 35
Vasil
Нагрузка светодиода на выходе? Ты уверен, что это 3.3? Скорее это 5, а мелкая 3.3В
Red
А ты питание какое продаёшь? И как светодиод подключаешь? На прямую в порт и шину питания?
Anonim
Питание подаю 12 вольт ровного на боковую VIN.
Vasil
Ну вот и греется
Anonim
Так по даташиту ардуины написано что на VIN подключение с 7 до 12 вольт. Разве не так?
Vasil
Работает? Работает. А линейник на разницу напряжения ядра и входного греется пропорционально току
Anonim
Так это норм что греется или нет?) а то эту ардуино ждал пол месяца (в зажопенске живу) - не хочется чтоб сгорела так быстро…
Zoog
10мА*9В=90мВт - это ощтимый нагрев даже без потребления ЦП
Zoog
а ты посчитай потребление нагрузки, потери на стабе и нагрев от них - всё есть в ДЕ
Vasil
Нагрузка какая будет? Ничем серьёзным (жрущим) нагружать нельзя, бахнет, а так пользоваться можно
Anonim
По нагрузке будет обвязка по такой схеме…. На 10 линий pwm Ну без нагрузки вроде бы все равно тёплая ( сейчас проверю) Будет ждущее - вежливая подсветка в авто…
Sim
Без нагрузки вся адурина должна быть холодной - возможно где-то по плате либо коротыш либо утечка.
Anonim
Да без нагрузки холодная
Zoog
а в работе/цикле?)
Sim
Уже хорошо. 200 Ом резюк и светодиод подключай последовательно и перепроверяй.
Anonim
Кстати, сейчас провёл эксперимент. Ардуина греется и при нагрузке и без если она подключена по vin через 12 вольт. А если ардуина подключена через usb - то холодная
Sim
Чёто странноватая схема...
Anonim
Ну много аналогичных схем в интернете… вроде бы как люди подключают по ней….. Не знаю…. Может неправильная…
Zoog
схема отличная
Sim
Я бы такие огороды не городил - на одном транзюке на канал я бы делал.
Anonim
Нагрузка максимум будет на линию 14 ватт 12 вольт, а в основном … по 5 ватт, а то и меньше на другие линии На одном как сделать? Дело в том что на нагрузке у меня должен быть постоянный минус, а вот «+» 12 должен диммироваться…. Другого варианта как по этой схеме я пока не нашёл…
Sim
Задачу , думаю можно решить способом попроще. Погуглить ещё.
Anonim
А резюк 1 ком …. Норм тут стоит?…. У меня таких линий - 10 штук будет. Если от одной греется, то от 10 что будет
Vasil
Зачем так странно-то
Sim
Без нагрузки греется?
Sim
До 20 давал - нормально вывозит.
Sim
Не должно быть точно. На светодиод резистор поставил?
Zoog
оно и должно греться. главное - чтоб перегрева не было. температура? а то нежные юзеры часто нащупают 40гр и начинают паниковать
Anonim
По дате щиту на ней 3.3 Так оно и есть - я юзер в этом деле, а температура около 40 градусов))
Vasil

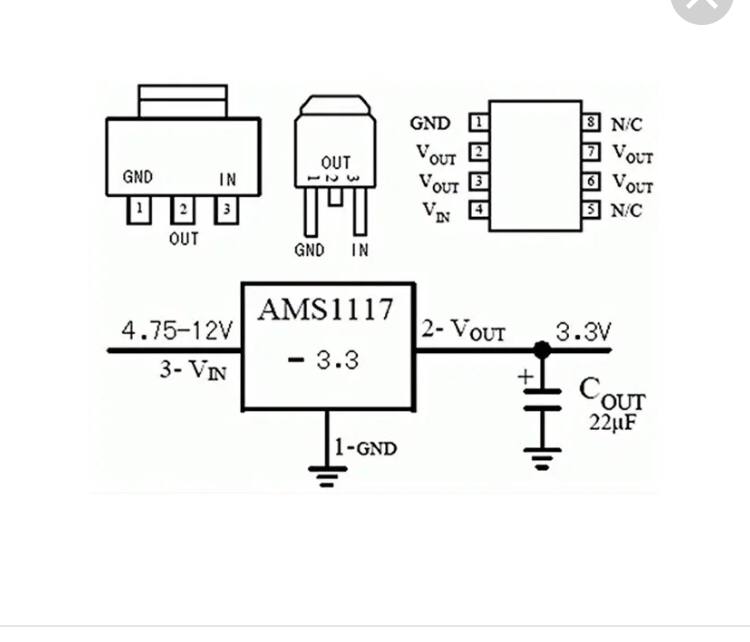

ams1117-3.3?
Sim
Да не греется она от светодиода - и даже если 40 градусов - это много, тем более 12 вольт на входе. Где-то косяк. Возможно плата скоро крякнет.
Zoog
камрад, ты вообще в курсе, как работают регуляторы или хотя б закон Ома?
Sim
Не-а , я тут покурить зашёл...
Zoog
уже ошибка! не кури!
Anonim
Это стаб на 5в.
