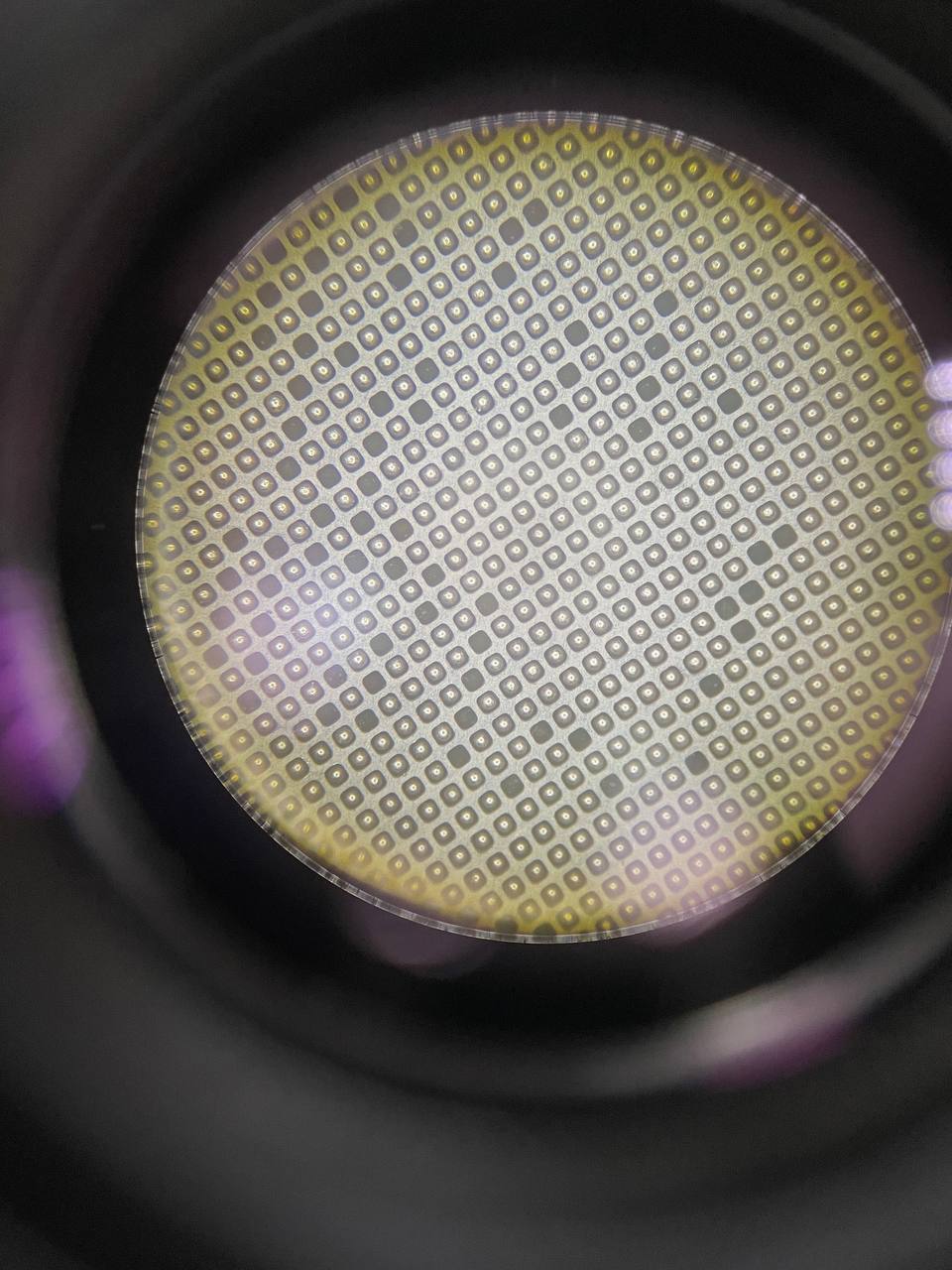

Пацаны)) до смешного) попытка 100500, получилось таки накатать шары. Присмотрелся, у проца взвинченные углы. Тоесть середина бугром в сторону трафарета. Трафарет действительно унылейший, походу какой то левый, он тоньше айфоновских для половин. Вопрос, вот я накатал кое как шары, они все разного размера получились. Я их сточил об 0, и то до некоторых так и не достал. Как повторно пройтись пастой, я просто уже ссу запороть то, что накаталось с горем пополам. В чем тут подвохи могут быть. Боюсь что слипнется все. Катал через стекло. Проц квалк 7125
Комментарии: 15
Artem
Да проще с нуля катнуть. Трафарет у вас нормальный, я почти год все подряд на таком делал с первого раза. Если пастой в тяжесть прям совсем, возьмите шары готовые
Anonim
Так я китайскими ноунеймами тоже каптаж вполне нормально) этот для меня головная боль. Я не думаю что проблема в чем то еще. Паста, фен и все остальное такое же. Его корчит при 160 причем неимоверно просто корчит. Просто не тот трафарет скорее всего и все
Artem
Любой трафарет будет корчить. Вы следите за тем чтобы углы вело вверх, если их ведет вниз то нужно просто вовремя поправить, чтобы его вело углами вверх, тем самым к центру (микросхеме) он будет прижиматься сеткой
Anonim
Так я понимаю, но его ведет вообще не по геометрии, просто волнами прет вообще непонятно куда. Я уже как только не пытался, это попытка номер миллион уже
Artem
Погрейте голый трафарет на видео, давайте поглядим
Anonim
Замазанный уже, крещусь сижу, ща буду греть
Artem
А телефон рядом поставьте и пусть снимает видео как греете. Проще разобраться будет в чем дело
Anonim

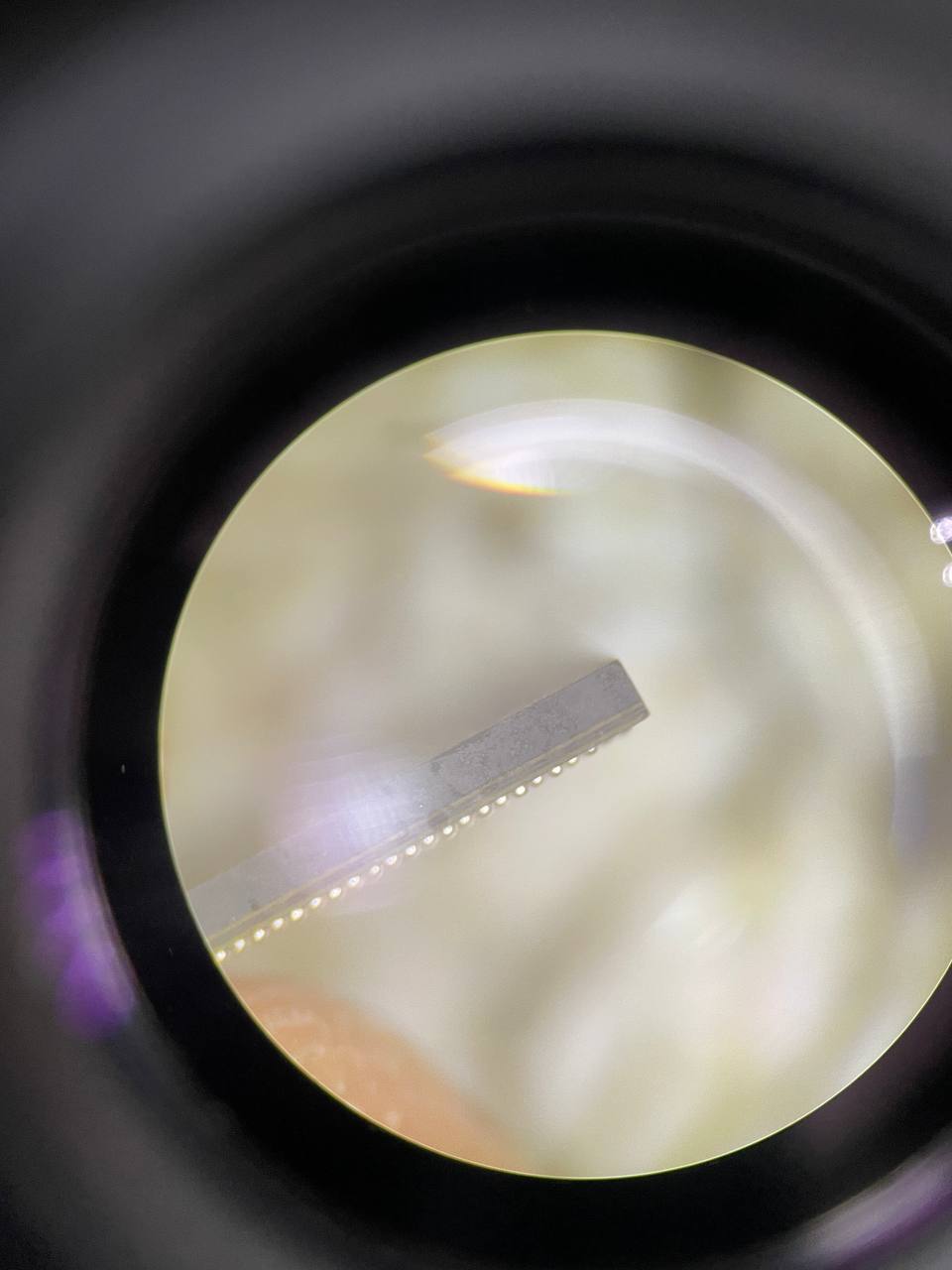

Вроде накатал по новой, щас три шара поправлю на подогреве, будем дальше думать Вот настолько вздрченный угол
Artem
Мне кажется вы пасту недомазываете, или вмазываете слабенько. Нужно давить на лопатку так, чтобы одновременно не только вмазывалась паста, но и прижимался трафарет к микросхеме, в месте контакта лопатки. Этот проц тяжко согнуть, он толстенный, да и на фото кривым не выглядит. Или как уже говорил, возьмите готовые шары 0.2 и не мучайтесь
Alex

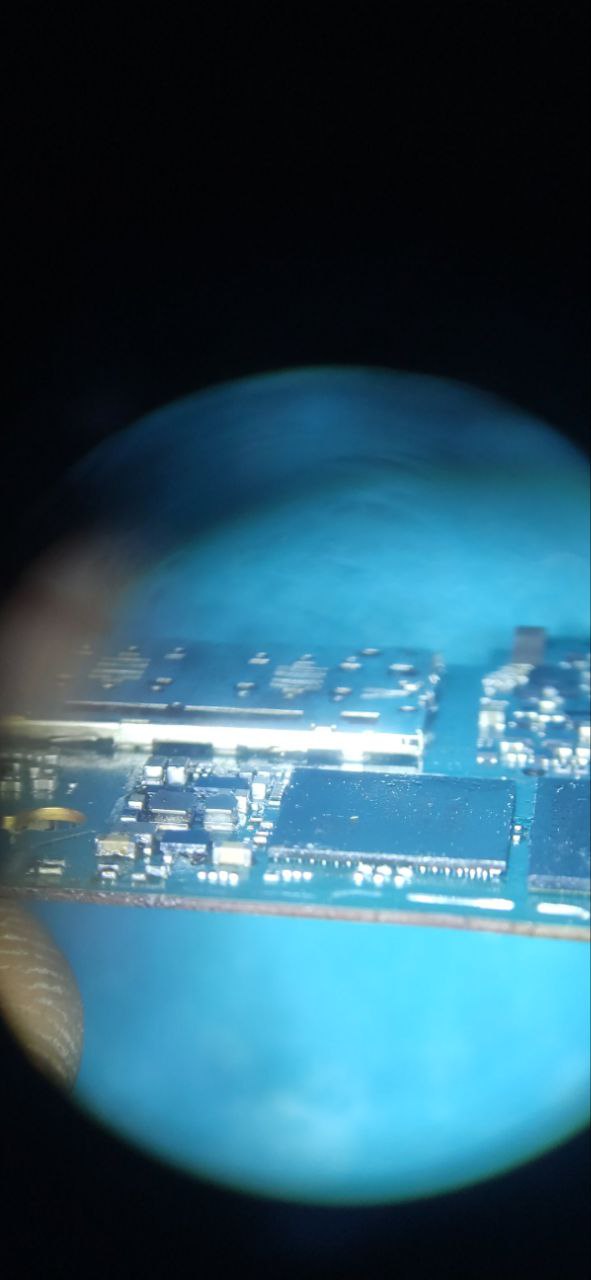

Ну да, там по фото видно в углу нефига нет) Вот гнутый угл был у меня) но я прижал норм, полет нормальный
Anonim
Хз, уже и вмазывал, и наоборот. Ну это не первая же в жизни накатка Шаров. Катаю другие микрухи, просто процы очковал. вроде проблем не бывало особо. Проц кривой, все 4 угла, причина отвала наверняка в этом. А525. Да там три шара в углу не получились. Срезал, кинул на подогреве щас их, подточу и думаю буду пробовать садить
Artem
Ну вы ведь сами видите, что в том углу пусто почти? Дело даже не в гнутости микросхемы или в трафарете, там было вмазано мало пасты. И не уверен что такой проц сажать будет хорошей идеей, там куча шаров мелких, он просто не сядет с этой стороны
Alex
У тебя ещё по фото видно неравномерные шары с того угла)
Anonim
Так я их поправил
Alex
Я не только про те 3 шара говорю, если по фото смотреть у тебя половина справа разной высоты слева все ровнее
