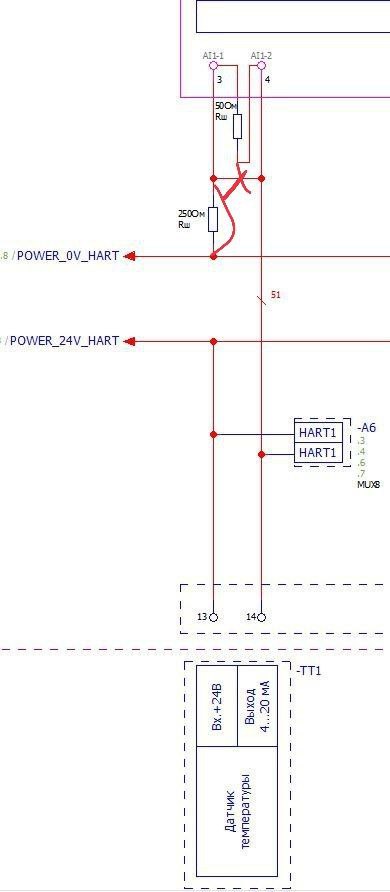

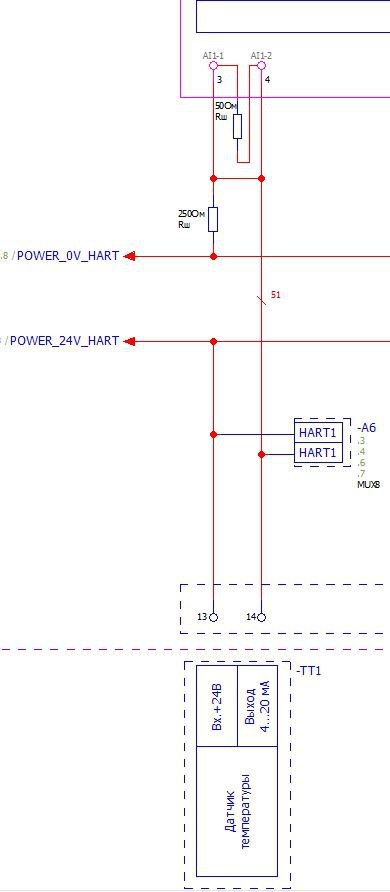

Была поставлена задача получения сигнала 4-20 мА от датчиков Элемер(HART) на модули ОВЕН МВ110-8А и одновременно на контроллер расширения ПРОМАВТОМАТИКА MUX8. Опыта прям таких соединений не было. Сделали проект, как нам тогда казалось верным, по нему собрали шкаф. Подали питание и понеслось...То резисторы горят, то решение не работает от слова совсем. Приехал на место, все отсоединил и начал соединять по отдельности. Вот дела, соединяешь по отдельности - работает. Пытаешьтся собрать токовую цепь через два модуля, то одно работает, то второе, но точно не вместе. И вот эврика, при одном из соединений заработало, но остался осадок. Возникает ощущение, что рано радоваться Схему прилагаю. Скажу честно не понимаю как это работает, но оно работает
Комментарии: 14
Alex
зачем питание по hart если датчик уже запитан с другой системы? и резистор на модуле харта надо выключать (по крайней мере на нашем преобразователе он отключается вместе с питанием если подключение идет к датчику с уже поданным на него питанием) перемычка параллельно входу, на который еще и резистор повесили? вход напряжение измерять должен? в чем сакральный смысл сопротивления 250 ом? 5 в украсть? ток ограничить? попробуйте так: вход - пассивный (без источника). датчик с активным выходом (без доппитания) выравнивание потенциалов не обязательно: при первой же сварке поменяете но я бы выкинул бп из схемы и использовал бы активный выход контроллера: будет защита от кз (выход не даст больше 24 в и 30 мА) не вижу смысла сопротивления. вы садите на источник печку. но можете посадить параллельно входу датчика (не на БП!!!).
Vyacheslav
Его заставили, он не хотел) Доброе утро! Для ОВЕН, для цепей 4-20мА эти 50 Ом обязательны, выгорают при КЗ датчика + участвуют в измерении
Nick
В некоторых 100 ом
Maksim
Может выгореть при КЗ если предохранитель целый? Все целое но много модулей побилось. 210 серия.
Boevoy
Извиняюсь, но разве данный резюк не является измерительным шунтом?
Vyacheslav
Тут речь о более дешевой серии Мх110. Были требования опроса с аналогового модуля и в дополнение HART Да, Вы правы Вопрос мой - СУКА, Я НЕ ПОНИМАЮ КАК ЭТО РАБОТАЕТ)))
Boevoy
Что?))
Vyacheslav
Если посмотреть на схему, там где этот шунт, там и перемычка (провод), но работает именно так, если рассматривать эту комбинацию
Fedor
Электричество я так понимаю для вас это какая-то магия?
Andrey
скоро на федеральном уровне так будет считаться
Vyacheslav
Нет конечно. От этого и вопрос возник.
Alex
Привык к нормальной технике и что активный 4..20 можно коротнуть. Тогда только для пассивных входов датчики брать (датчики с отдельным питанием) и отказываться от сопротивлений. Во времена et200m вы меня отбросили. Лет на 15 назад. Я уже забыл про незащищенные активные входы контроллеров. По-моему овен слегка отстает от прогресса
Alexey
Уволить и расстрелять
