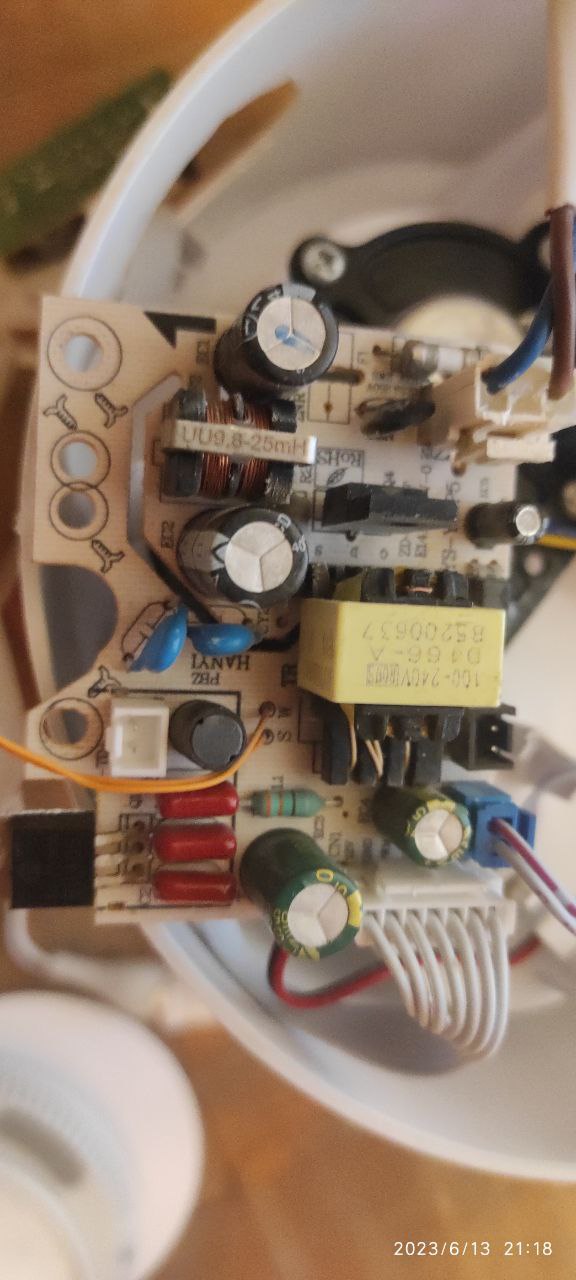

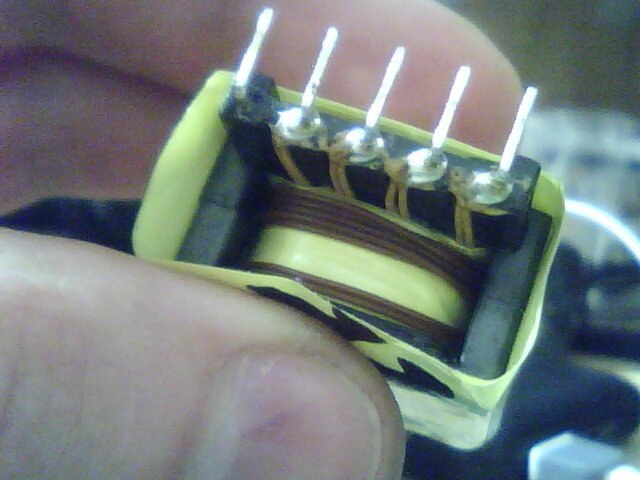

импульсный питатель: транс 2 вторички параллельно хочу: вторички переделать на двуполярное и домотать еще одну низковольтную обмотку Сколько примерно витков на вольт в импульсных трансах? Как прикинуть реальную общую мощность ? Как прикинуть мощность обмотки?
Комментарии: 26
Zoog
никогда не видел 4148 без маркировки что за лбп? что за плата? Вы троллите или не умеете вопросы задавать? а он с неба упал или из к-л устройства? вот оттуда и бери данные
Skokov
а оно такое разве реально найти? думаю, проще опытным путем это проверить потребляемая мощность монитора по данным магазина — такое себе)
Zoog
что оно, какое? думаю, проще опытным путем это проверить если задаёте такие вопросы - то у Вас такого оборудования нет
Yan
Если знаешь выходную напругу, размотай и напругу подели на количество витков. Ну, это если на той же частоте будет работать
Skokov
спасибо! мне хотя бы порядок этого значения был нужен какого оборудования? я так понимаю, что здесь либо по диаметру провода можно прикинуть (не удобно в моем случае), либо по ключу и диодам (похоже запас трехкратный), либо по нагрузке и контролю температуры фигня этот способ
Yan
Почему?
Skokov
реально разматывать транс? чушь какая-то всегда мотали пробную обмотку для расчета, но нужно хоть порядок знать,
Yan
Можно и пробную, если влезет. А чо б не размотать?
Zoog
но нормальный человек просто посмотрит параметры исходного устройства
Zoog
ну да, поставить в тестовую схему, подать индукцию 0,1Тл на частоте 200кГц, замериьб границу насыщения и нагрев - вперёд
Skokov
схема не тестовая будет работать, как было просто другие напруги, перекоммутация вторичек и дополнительная обмотка с которой контролируется напряжение, трогать не буду, в регуляторе поменял делитель для нужной напруги. Но т.к. штатная схема потребителя останется работать, а обмоток на ее питание уменьшится, то нужно как-то оценить, что все не в перегрузе
Zoog
какого потребителя?
Skokov
диодная подсветка 24" монитора
Zoog
с этого и надо было начинать считать нагрев провода даже в прямоходе - занятие неблагодарное, грубо 6А/кв.мм, но в ОХ всё намного сложнее из-за проксимити эффекта. Лучше опыт
Ivan
Перемотать будет проще думаю, если есть навыки и возможность
Skokov
все питалось от двух параллельных 15В, а я хочу запитать от 12В одной, а оставшуюся 12В переделать в минус 12В
Ivan
Не лучше ли будет просто 24в?
Skokov
в каком смысле? мне нужно двуполярное просто
Zoog
а на фига?
Skokov
делаю из разбитого мониторы светильник и дополнительно запитаю от него усилок
Zoog
света-музыка! при +-12В усилитель будет довольно слабенький, я бы намотал ещё 1 обмотку проводом 0,4 просто пойми: провода в 2 раза меньше - тока в 2 раза больше тока в 2 раза больше - нагрева в 4 раза
Skokov
я ошибся: питатель был на 19В я перестроил на 15В для усилка мне нужно +/- 15В и для питания ESP8266 3.3 В, чтобы сделать регулятор подсветки Намотал пробную обмотку, припаяль SR3100 (шотки 3А) к ней и кондер 470мкФ нужно чем-то грузить обмотку для проверки? нагружу ее пожалуй 100 — 200 Ом витков сейчас 7 При 1В на виток, будет 35 — 70 мА отмотаю потом до уровня 3,3В ESP8266 пофиг на питающее напряжение: работает от 2,5 до 3,7В поэтому стаб ставить не буду единственно, посмотрю, чтобы при включении не было превышений
Anonim
Удачи
Skokov
про драйвер диодов не узнавал даже. При 15В вместо 19В стабильно работает, яркость не изменилась визуально остальное не проверял. в подсветке 4 отдельных линейки как-то работает и ладно ничего не греется в драйвере, диоды греются умеренно, как и должны, наверно может и поставлю линейный 3.3В чего уж там) перестал блок запускаться
Skokov
так оно здесь не уместно не пойму, зачем перематывать то
Yan
Зависит от материала, частоты и площади сердечника. Скорее вольт на виток
