Коды ошибок DFU и устранение неполадок 1 - Аккумулятор отсутствует (требуется аккумулятор для полного восстановления) 9 - Несоответствие EEPROM/T2 ROM, раздел BridgeOS не найден (используйте Restore вместо восстановления, будет отформатирован SSD), раздел SSD поврежден или что-то подобное. + известный случай ошибки 9 с коротким замыканием на PP1V2_S3, поэтому дважды проверьте все рельсы на ошибки DFU. 75 T2 загружается в режиме восстановления (восстановление не работает) 3501 (0xDAD) — целевой Mac не подключен к источнику питания 4005 SSD не обнаружен ошибка 4014 Ошибка ОЗУ Т2 + Видели, что плохая батарея дает эту ошибку. 21 - решается заменой SoC ROM 6 - вероятно, не удалось записать BridgeOS в служебный раздел. скорее всего сбой SSD. может быть один горячий NAND. Общий симптом - Т2 вообще не включает рельсы S5. если он у вас в режиме восстановления, попробуйте восстановить(удалить данные!) 35 - вероятно, плохая трассировка на одном nand, конфигурация блока sysconfig > несоответствие nand 9, 4013, 6 ошибок указывают на неверную конфигурацию NAND Sysconfig или неправильное положение. Если у вас есть значок блокировки, но нет питания после восстановления DFU, можно с уверенностью сказать, что и T2, и SSD работают нормально, и проблема на стороне Intel. проверьте рельсы S0, отсутствие питания может быть вызвано коротким замыканием на чем-то вроде шины 5 В или чем-то, что используется для подтяжки связи. Всегда полезно проверить, не переходит ли устройство после загрузки T2 в состояние S5/S0.
Комментарии: 19
Vladislav
Если проблема изначально была в мертвом питальнике я бы рекомендовал начинать с замены нандов, тем более что вы скорее всего просто переписали не убедившись в том что они действительно исправны и пишутся (запись нандов в разделе маков всегда пишет что все ок даже если по факту он ничего не записал и нанд дохлый. По этому я рекомендую перед записью форматировать нанд под айфон и записать сисконфиги чтобы снизить вероятность неисправного накопителя, а уже после этого писать нанды во вкладке маков) Так же 9 ошибка может быть отсутствие проца в принципе, или попытка прошивки без охлада на машинах с большим тепловыделением. После замены питальника кстати все питания нандов с обоих сторон поднимались при попытке рестора? 1 ошибка это трекпад, а не батарея, батарея не требуется для рестора, достаточно доп питания. Откуда месседж?
Leshuq
>> или попытка прошивки без охлада на машинах с большим тепловыделением. Ох золотые слова!
Master4ip

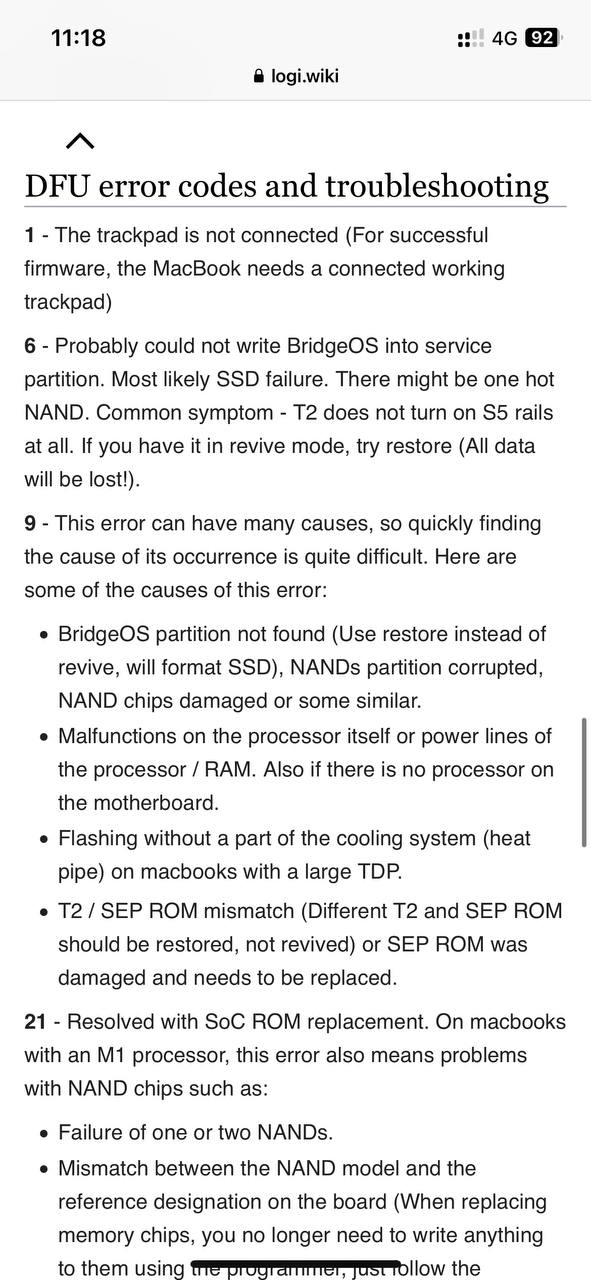

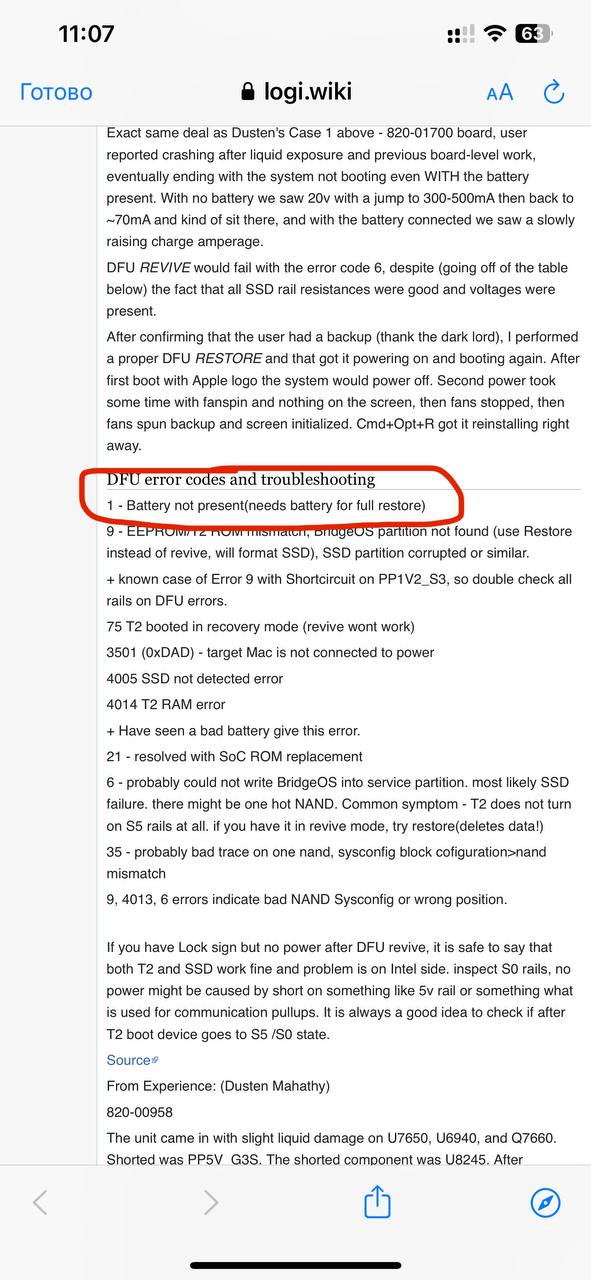

https://logi.wiki/index.php/DFU_Mode_Restore_(Macs)#DFU_error_codes_and_troubleshooting
Vladislav
Внес небольшие изменения, кто нибудь хочет еще чего нибудь мной упущенного добавить?
Master4ip
Дай вам бог здоровья Спасибо
Jdyoda
Похоже кто-то из пользователей упорно считает что первая ошибка-это все-таки акб
Vladislav
Неа, все на месте, у тебя страница видимо не обновилась
Anonim
Вообще, насчёт АКБ тут конечно были куча подтверждений, мол, и так шьется. Мне попадались пара кейсов, где с разряженной батареей не удавалось прошить, причём я смотрел по питаниям, там проходил ресет сд3215 по плате, и т2 тупо забывал что он в дфу. Да и Акыл тогда это не просто так записал
Anonim
Оно могло с тех пор измениться кмк, изначальный список Акыл ещё писал года три назад
Vladislav
Ща поправлю статейку
Denis
Все 6 питаний поднимаются. Не поднимается PP1V8_S5, соответственно до питания проца и перегрева там еще далеко. Осталось понять, почему PP1V8_S5 и далее напруги по секвенсу не поднимаются.
Vladislav
Нанды как писали? Проц на место вернули?
Denis
TSB4232 не форматируется, только записал дампы, сейчас подумал, что можно было после считать и сравнить с исходником, верификации я так понимаю нет встроенной. Проц стоит, питание отключил
Vladislav
Верните питание на базу, без них он скорее всего даже не попробует шиться. Лучше всего будет просто закинуть пачку 4227 или 4228 нандов
Denis
Так там даже нет попытки запуска шим Какое минимальное кол-во нандов, 4 же вроде?
Vladislav
5 4227 или 6 4228
Denis
Только сейчас обратил внимание, что на одном нанде ток не поднимается выше 17ма, в то время как на остальных около 90
Vladislav
Скорее всего им тапки, пробитый 2.5 контроллер редко бывает милосерден )
Denis
Не им а ему) Снял с другой стороны нанд, он так же, 90ма кушает
