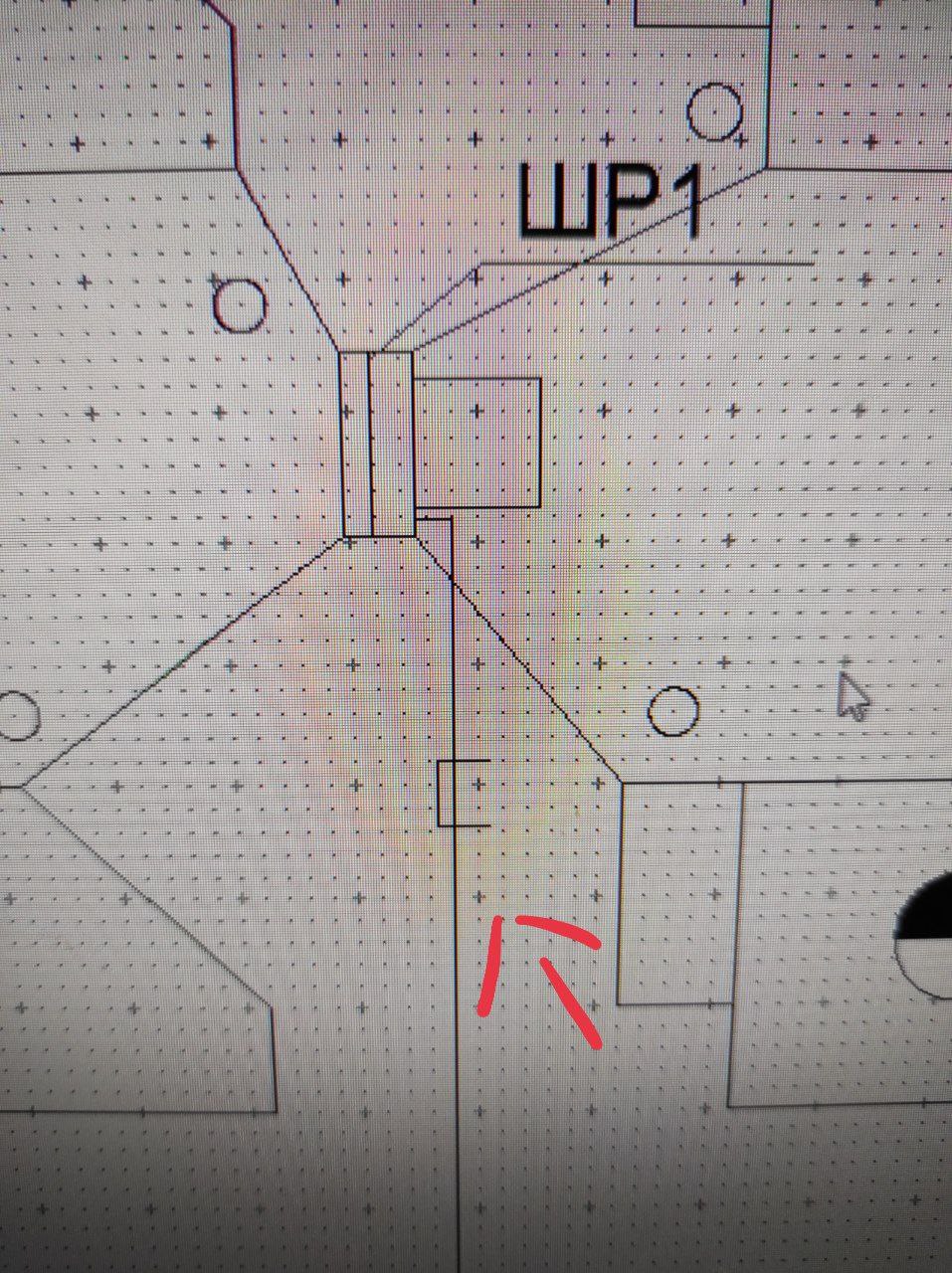

На данной фотографии план цеха с силовой сетью, виден кабель питающий распределительный шкаф, кабель проложен в лотках же? Как выглядит кабель проложенный в кабель каналах, спасибо большое заранее за ответ.
На данной фотографии план цеха с силовой сетью, виден кабель питающий распределительный шкаф, кабель проложен в лотках же? Как выглядит кабель проложенный в кабель каналах, спасибо большое заранее за ответ.
Комментарии: 7
Viktor
Вам реальные фото или схемы нужны?)
Dok
а он есть на схемах? )
Viktor
На принципиальных точно нет) а вот на строительно-монтажных есть. И даже отдельные черчежи по лоткам и каналам
Dok
ну это то понятно. я именно про схему удивился. так то в проектной на планах да. и обычные и аксонометрию нахреначат, ещё и 3D плностью приходится иногда распечатывать всю систему, иначе просто не понять трассировку
Andrew
купишь себе виар очки, чтобы тебе 3д проецировало)
Dok
да мне то в общем экспликаций и аксонометрии хватало. как ни странно- начальство мое не отдуплялось чего строим то)) Честно в этом признавалось, что не могут удержать в голове целиком хотя бы одну систему. слишком много поворотов в горизонте и вертикали))
Oann
Мне нужно на схемах, а так же подтверждение того что на данном фото лоток, верно?
