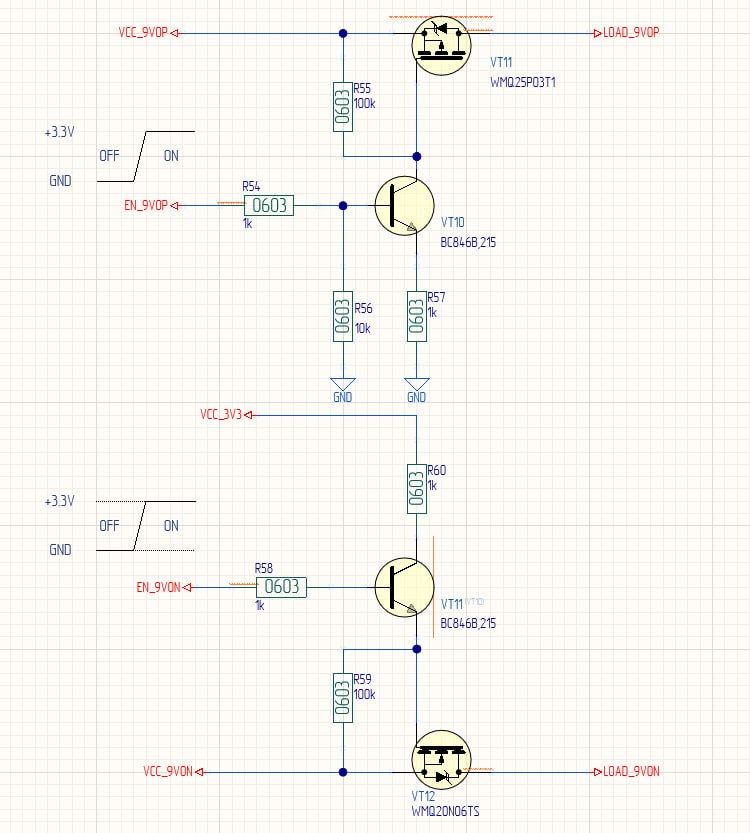

Приветствую всех) Думаю, как коммутировать напряжения питания +/- 9В с помощью логического уровня (LVTTL, 0-3.3V). Чтобы при +3.3V ключи были открыты, а при 0V - закрыты. Особых требований к скорости коммутации нет. Для коммутации положительного напряжения, вроде всё ок, такая схема заработает. А вот для коммутации отрицательного напряжения есть некоторое чувство, что что-то не так. Можете своим опытным взглядом посмотреть на схему коммутации отрицательного напряжения? И если она вызывает у вас сомнение, то сказать, что вам не понравилось)
Комментарии: 16
Firelander
ну как минимум нижнее плечо будет инвертированно управляться относительно верхнего. А зачем вообще отключать минус?
Sergey
Такие требования к некоторому устройству, ему надо отключать минус, там СВЧ от него запитано. А что мне надо сделать, чтобы нижнее плечо перестало быть инвертировано? Поставить управляющий транзистор другой структуры?
Firelander
например выкинуть транзистор вообще. Просто такое отключение минуса далеко не равно гальванической развязке. В фете есть диод как минимум
Sergey

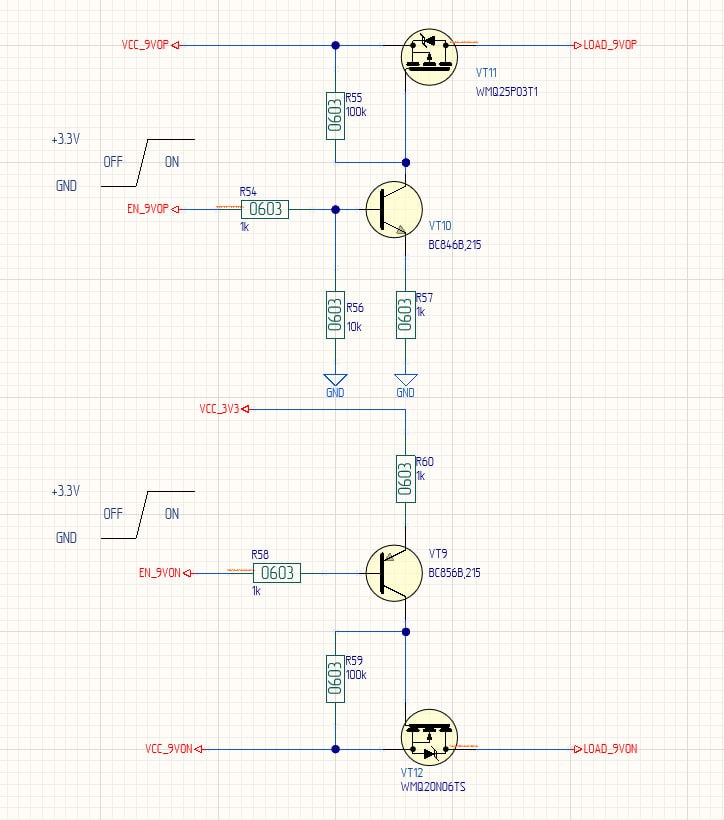

Транзистор выкидывать совсем не хочу, т.к. боюсь, что в случае пробоя силового транзистора напряжение может пойти на управляющую микросхему (ПЛИС), и она сгорит. Да, я знаю, что в MOSFET есть паразитный диод, но он в обратном направлении, и должен быть закрыт. У меня нет цели получить гальванически развязать. Мне надо просто обесточить устройство. Получается, можно вот так сделать?
Firelander
ну в теории должно работать. Но нужно понимание зачем отключать минус, что за устройство на выходе и что этим нужно добиться. Потому что эта схема не исключает полностью протекание тока кстати я не нашёл даташит на полевики, надеюсь они рулятся логическим уровнем. Ну или лучше на нижний биполярник 9 вольт подвести
Sergey
Просто подключенное устройство, это СВЧ-синтезатор, у которого требование, чтобы отрицательное напряжение подавалось после положительного, поэтому такие заморочки.
Firelander
отрицательное напряжение и земля разные вещи
Sergey
Это я в курсе, поэтому и спросил)
Firelander
короче партнамбер и строку в даташите пожалуйста если там отрицательное напряжение то эта схема не сгодится
Sergey
Да, там именно отрицательное напряжение. Земля отдельным контактом А что надо подправить в ней?
Firelander
тогда перавя схема была верная но будет инвертированно
Sergey

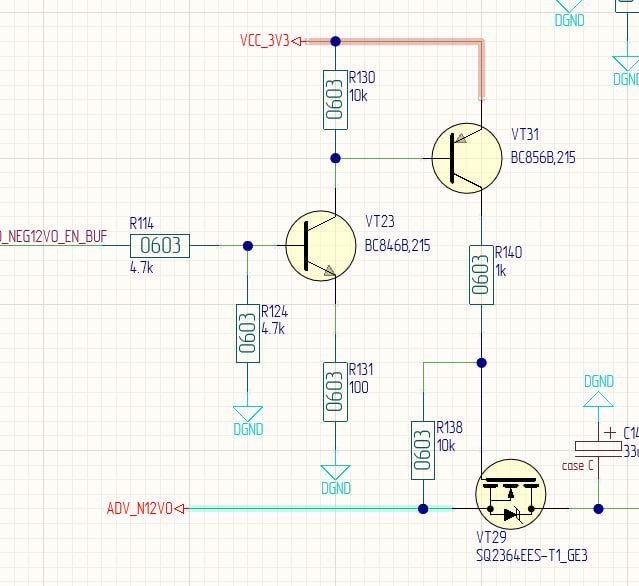

Вот эта? Была такая схема, она не заработала
Danil

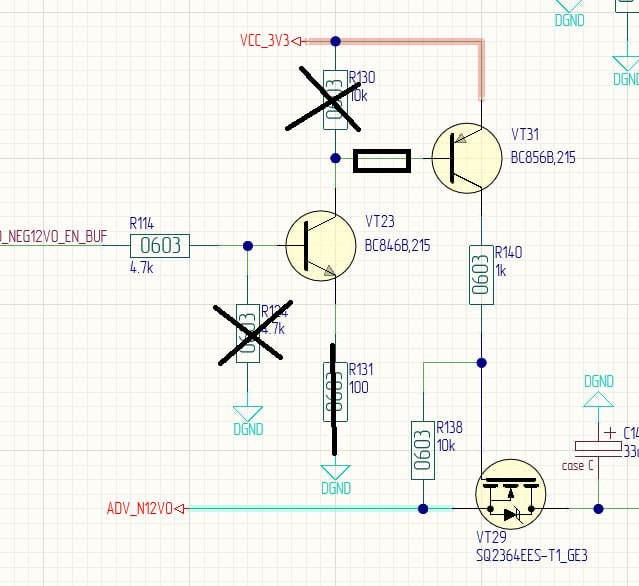

Первый вариант с p-n-p транзистором для управления минусовой шиной был нормальный, а второй работать не будет ибо тут эмиттерный повторитель а не ключ и на затворе полевика всегда будет открывающее напряжение. Инвертировать управляющий сигнал куда уж проще то, тем более как вы сказали он идёт от ПЛИС На любой ПЛИС выходной буфер каждого порта умеет в инверсию, по крайней мере в тех, которые сам щапул. Ну или добавить ещё 1 транзистор для инверсии или чтобы модно одиночный инвертор какой нибудь 74LVxxc в корпусе sot-23
Yan
Оно не будет работать, хотя бы потому, что напруга на затворе ниже чем на стоке/истоке. Надо сдвигать уровень. Поставь мелкое радиочастотное реле и не мучайся
Sergey
наверное можно базу VT9 на gnd, а выход плис на верхний R60
Danil
Тоже неплохой вариант
