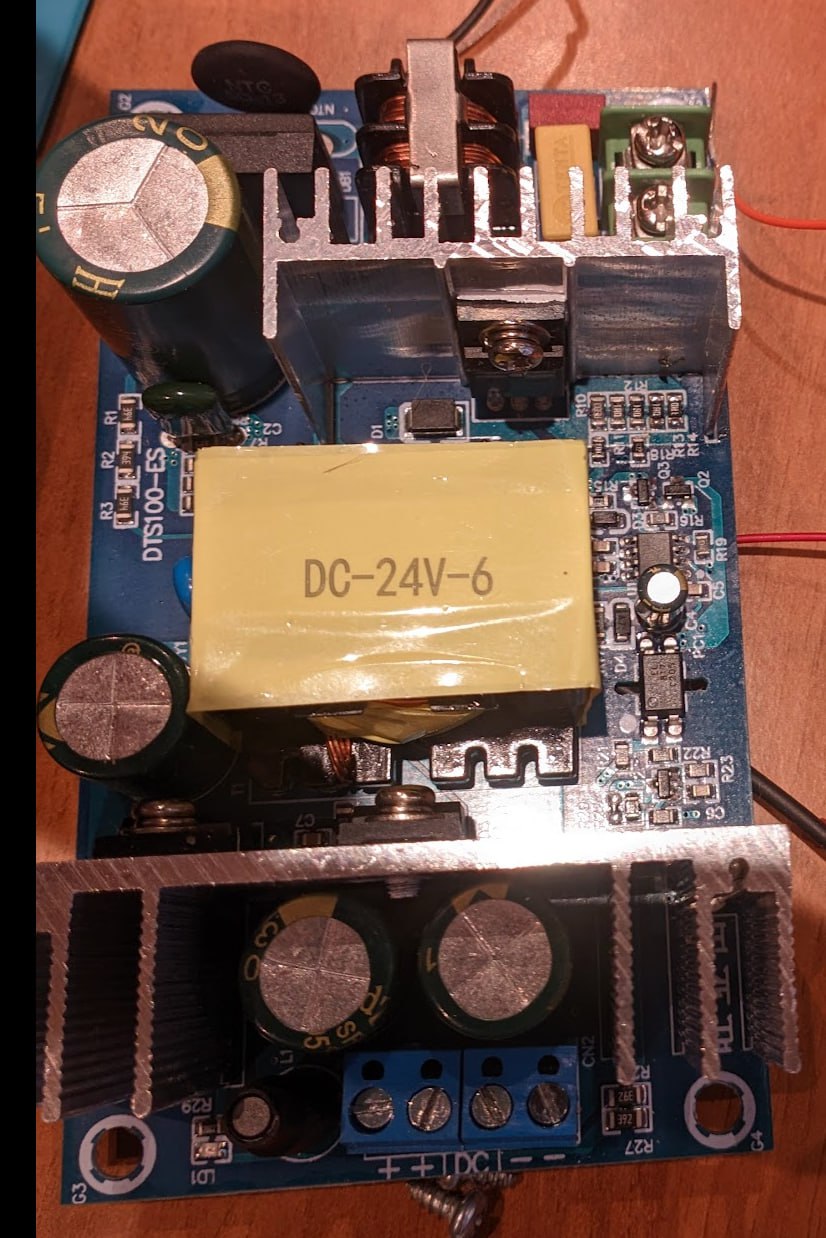

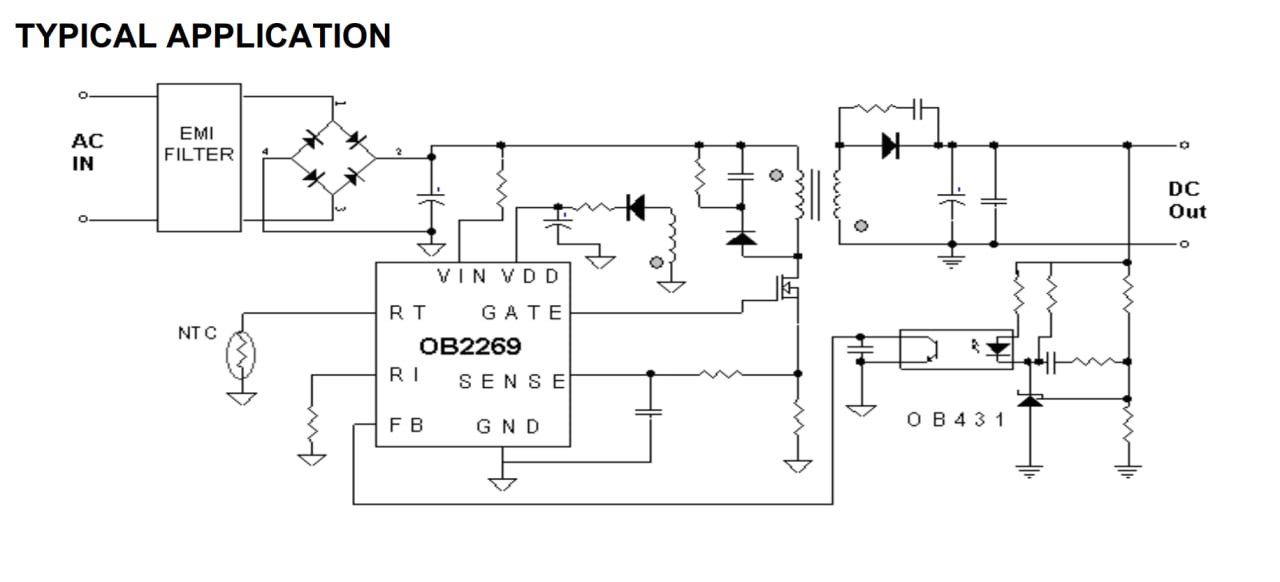

Господа, всех приветствую. Пришло уже два БП AC/DC 24V 6A, которые уходят в защиту при работе с паяльным контроллером (уходят через 2-3 секунды). Построены оба на OB2269 с какими-то нестандартными элементами в обвязке микросхемы (два транзистора). Пробовал уменьшать сопротивление в цепи истока полевого транзистора - безрезультатно. Прошу совета и помощи. Приложил типовую схему включения.
Комментарии: 14
Alex
Ну а с нагрузкой игрался ?
Ivan
Да, у меня есть эквивалент нагрузки, электронная нагрузка - вплоть до 140Вт полет нормальрый,
Vasil
А что за паяльный контроллер?
Ivan

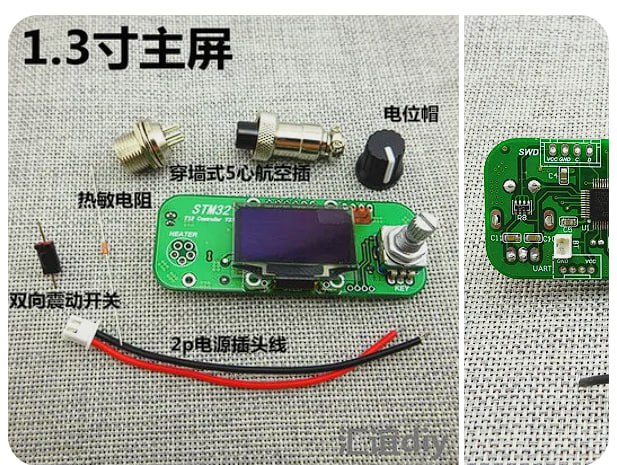

https://aliexpress.ru/item/1005003307757842.html?spm=a2g2w.orderdetail.0.0.3ca14aa67xAmT6&sku_id=12000025124353889
Vasil
Подключение?
Ivan
Напрямую - там 24В, от БП 24 -> 24 в контроллер. С другим БП все работает как надо
Ivan
И судя по токам от лабораторного БП, забираемый ток не превышает 4А даже в пике. Если электронной нагрузкой тестировать на 4А, то тоже все в порядке. А вот с контроллером - БП перезагружается.
Vasil
Полярность? Вырубается при подключении или во время работы?
Ivan
Полярность соблюдена, вырубается (уходит в циклическую защиту с восстановлением) во время работы. Т.е. работает 1-3 секунды и уходит в защиту.
Vasil
Похоже на тычок по току, который лабораторник игнорирует из-за инертности, а вот блок как кз отрабатывает. Попробовать катушку/кондёр воткнуть. Скорее, второе
Ivan
Спасибо, после работы попробую, отпишусь. Катушку пробовал - видимо, надо было большей индуктивности.
Aleksandr
и у облаков вокал боуи
Vasil
Лучше кондёр ближе к нагрузке, чтобы пиковый ток сглаживал
Ivan

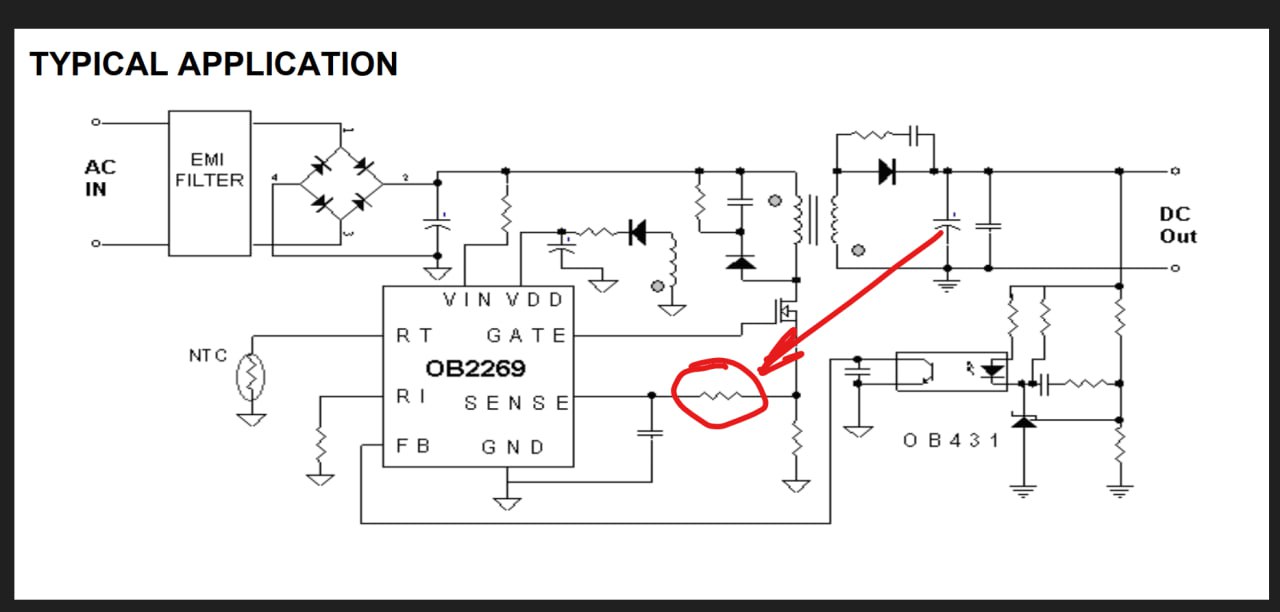

Дроссель и конденсатор не помогли. Помогло уменьшение сопротивления обозначенного резистора с 1кОм до 430 Ом. Китайцы что-то намудрили с обратной связью по току )
