Суда по всему, "кнопочка" с обозначением автостоп должна телепаться. Без реального моторчика в нагрузке она не телепается и срабатывает автостоп
Суда по всему, "кнопочка" с обозначением автостоп должна телепаться. Без реального моторчика в нагрузке она не телепается и срабатывает автостоп
Комментарии: 16
W1ruus

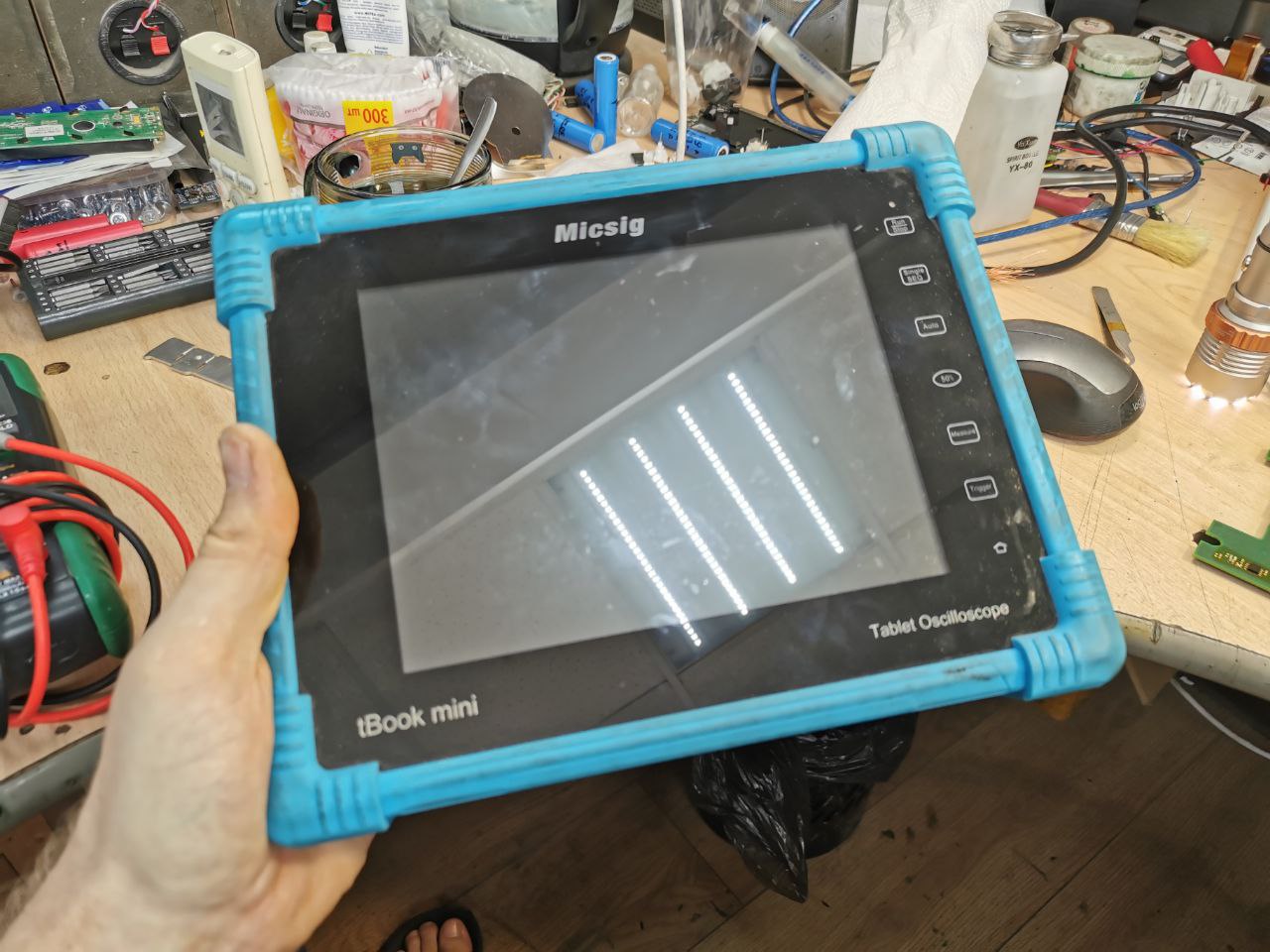

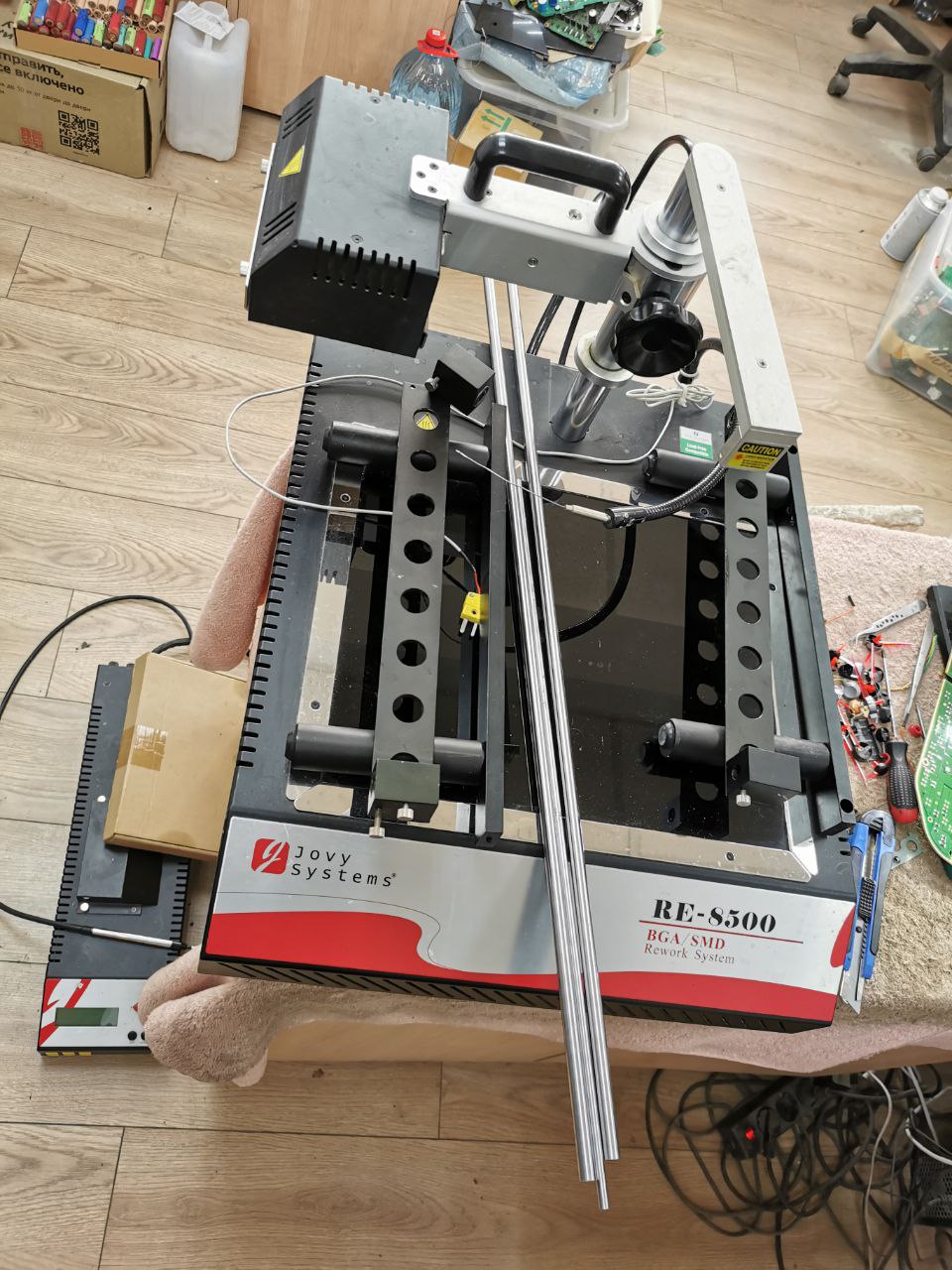

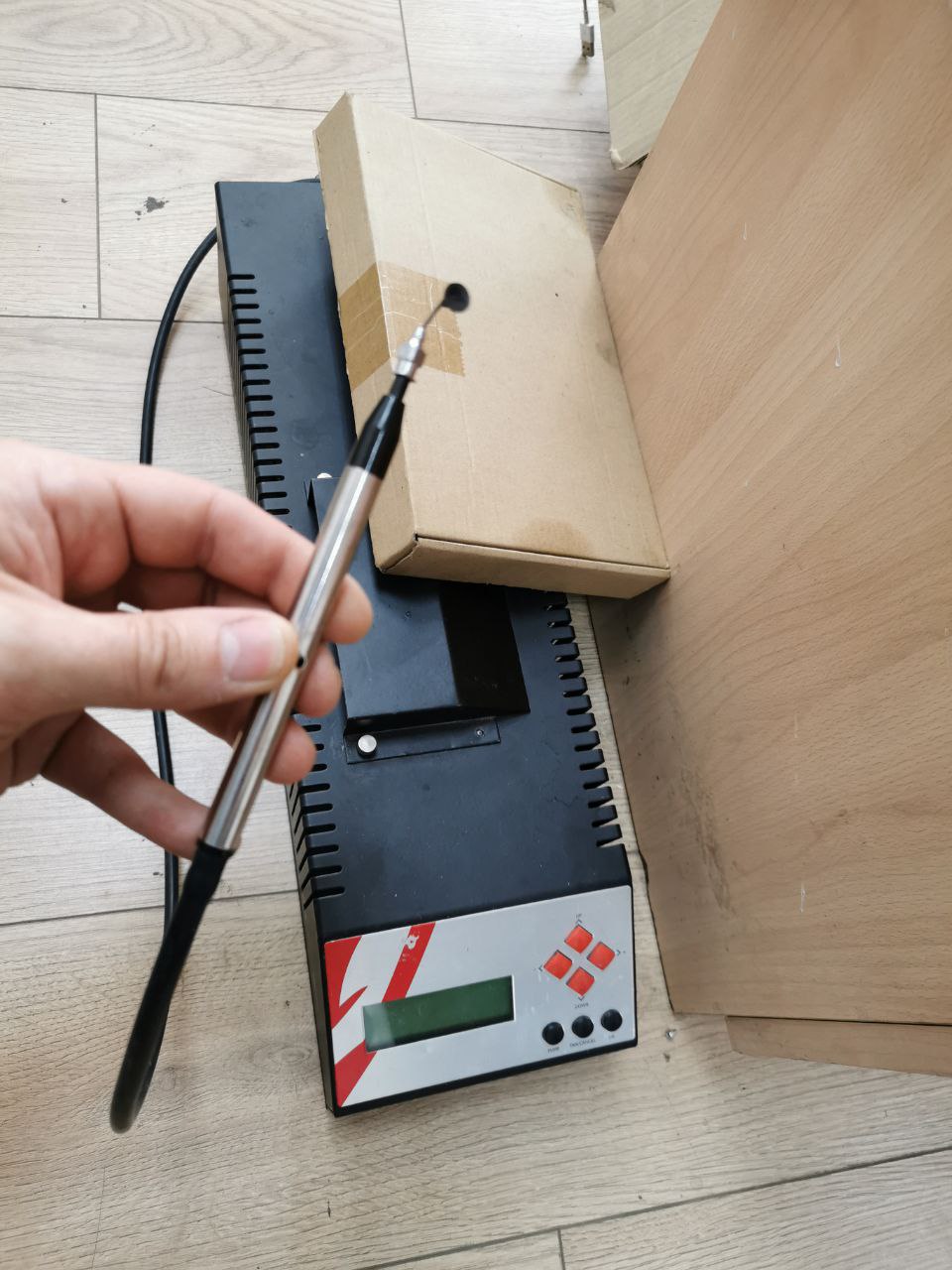

https://disk.yandex.ru/d/lNaZ4QKoid-X8A Надо кому ? )))
Vga
ни комментов что это, ни цены)
W1ruus
25 за всё...
Vga
если она дала дуба то тоже будет вызывать такие симптомы. я бы ее выковырял и проверил контакты
W1ruus
Остальное в Яндексе...
Jirafivanich
Купи говно Так ты слона не продашь
W1ruus
Предпочитаю "слона" )))
Vga
а вообще при таком сопротивлении нагрузки кнопочки я бы ее оптопарой заменил
Vga
Собственно, когда-то я хотел присрать такой автостоп к своему магнитофону. Присрал электромагнит, дергающий защелку лпм, присрал оптодатчик вращения, а вот народить то что на схеме так руки и не дошли
W1ruus
Хех... Знающие люди сразу поймут что жто и для чего, и с ценой вопросов не возникнет, а не знающим такой слон не нужен...
Jirafivanich
Жизнеописание и становление гайвера на примере вируса. Избранные цитаты. Том второй.
Leon

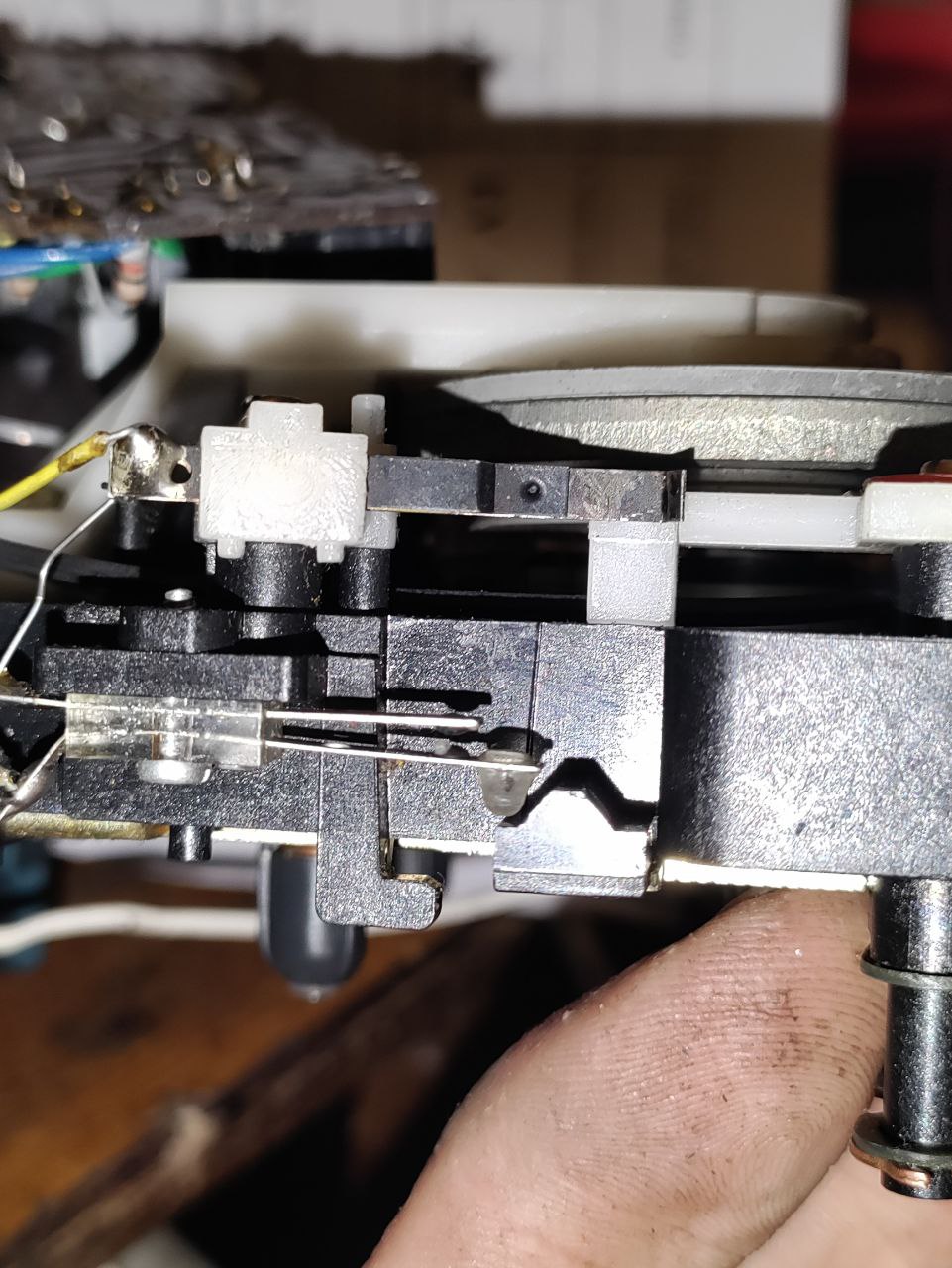

Этот замыкается при нажатии любой кнопки. Как разрешение запитываться. Автостоп телепается. Вкл-выкл. Стартовый импульс
Daniil
Ага, и с ним точно всё в порядке?
Vga
он должен телепаться непрерывно
Leon
Нет. Этот ромбик под контактами его туда-сюда при нажатии клавиш.
Vga

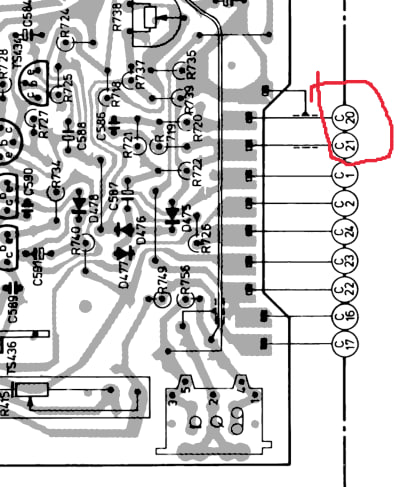

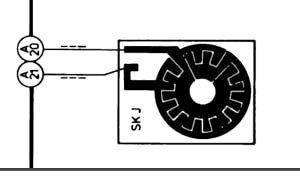

там должна быть телепалка его с приводом от приемного подкассетника Я не совсем понимаю функцию D477, возможно просадить сигнал если на моторе кз, а в остальном схема соывершенно явный детектор импульсов, как только они кончаются - тс434 закрывается и открывает тс433 судя по тому, что при этом загорается лампочка автостопа - мотор при этом должно гасить а ромбик - действительно стартовый импульс, запустить эту балалайку вот это кстати скорее всего и есть нужные контакты датчика вращения. просто посмотри какие они чорные
