Добрый день, кто-нибудь пользовался транзисторами серии C3M, посоветуйте драйвер нижнего плеча для них. И вопрос каким напряжением управляли ими?
Добрый день, кто-нибудь пользовался транзисторами серии C3M, посоветуйте драйвер нижнего плеча для них. И вопрос каким напряжением управляли ими?
Комментарии: 6
Sat
что это будет за устройство? какая частота управления? напряжение управления разброс от 1.8 3.5 в , типичное 2.1 , чем собираетесь управлять? если МК и ток выхода достаточный то драйвер не нужен, емкость затвора всего 400пф
Fail

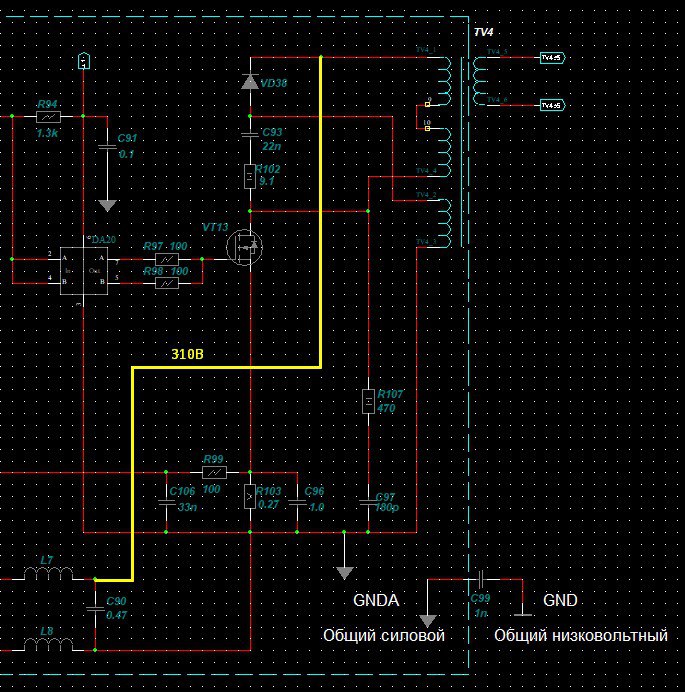

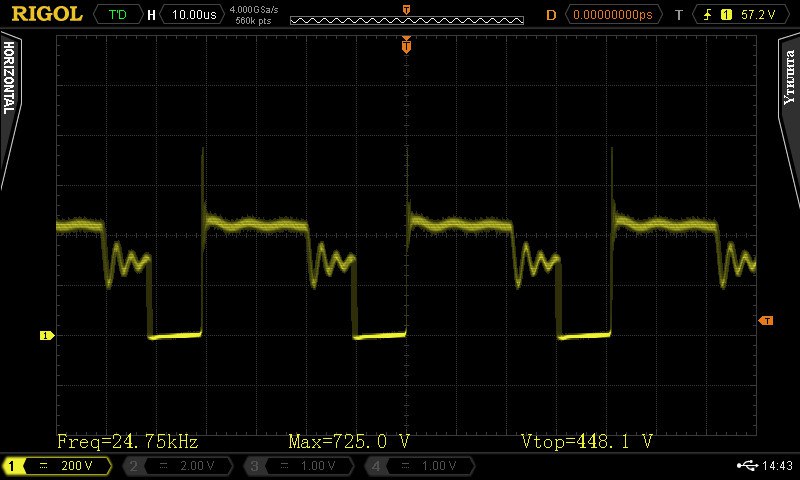

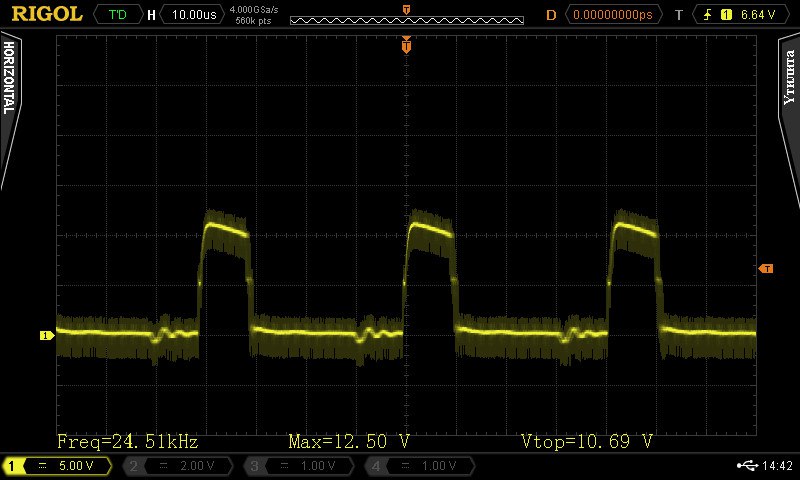

Задача усилить ключ в обратноходовом преобразователе, сейчас там IRFPF50, в наличии есть транзисторы серии C3M, но по даташиту хар-ки достигаются при управляющем напряжении 0..15В, частота коммутации небольшая 25кГц
Sat

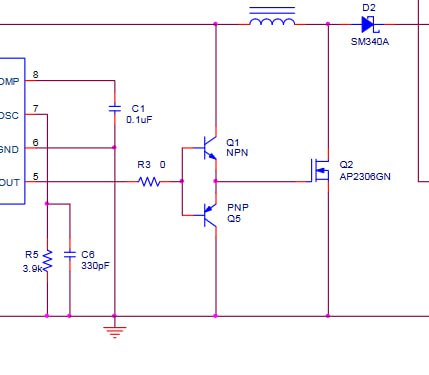

в качестве драйвера достаточно двух биполярных транзисторов комплементарной пары, включенных двухтактным эмитерным повторителем
Vladimir
Применял. Использовал активное запирание, тоесть двуполярным сигналом управлял +15/-4. Не, так не надо делать. 5в очень мало на затвор, он не открывается нормально при этом Для себя/поиграться можно пробовать. В продакшн так лучше не делать. У карбида кремния порог деградирует если без активного запирания его применять
Fail
В специализированных драйверах для SiC это наверно реализовано?
Yan
Для игбт точно реализовано, но два питания нужно
