Комментарии: 12

1. Danon

   • 28.06 2023 10:47:38

   У тебя 1 шина и 4 разных чипа. Адреса нужны, чтобы хост понялот кого и кому передал данные

   • Anonim

     • 28.06 2023 10:49:13

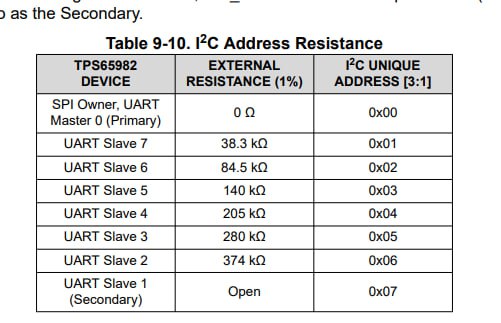

     тремя страпами можно ставить адрес OTP override на схемах 820-01700 / 820-01949 означает, что адреса задаются не страпами а внутренней конфигурацией загрузчика. способа это шить пока не известно.

   • Artemy

     • 28.06 2023 10:49:15

     Да, это я понимаю. Выше Алексей писал, что чипы с адресами 3B 3C 6B конфигурируются прошивкой. Не могу понять, почему именно эти адреса и как это понять

     • Anonim

       • 28.06 2023 10:51:15

       понять по картинки из схемы 01949 там написанно отп оверрайд эксплицитно это кстати заодно объяснеяет почему на 3215 платах при подгнивших резисторах вроде как "дебага" у вас не будет 20в



       • Artemy

         • 28.06 2023 10:51:52

         Да, адрес меняется, либо вообще не задается и контроллеры не согласовываются между собой. Это понятно

         • Anonim

           • 28.06 2023 10:54:10

           0x38 = 00111000 0x3F = 00111111 в самом начале после инициализации Т2 обзванивает адреса если нет ответа от одного из контроллеров, то добра на заряд батареи и 20в не будет а ответа не будет если у вас вместо прошивкой сконфигурированного 3217 стоит просто какой-то с али который может если прям повезет и быть правильным но скрее будет просто пустышкой которая берет адрес со страпов

           • Artemy

             • 28.06 2023 10:54:56

             Попробовал два разных, не завелось

             • Anonim

               • 28.06 2023 10:55:08

               почему там два порта стали так конфигурироваться совершенно не понятно, но очевидно что и на новых платах с пятью контроллерами, это будет ровно такой же геморой ну было бы очень удивительно если бы завелось

               • Artemy

                 • 28.06 2023 10:55:47

                 Нужен получается cd3217 сконфигурированный с другой платы? С m1 компа с четырьмя портами? Верно?

                 • Anonim

                   • 28.06 2023 10:55:56

                   например

                   • Artemy

                     • 28.06 2023 11:04:01

                     И тот, который конфигурируется не страпами, а прошивкой. Уточню. По табличке на 820-01949 страпами конфигурируются порты X и T, т.е у которых в столбце «i2cm_cnfg» стоит «pu». А порты W и R конфигурируются прошивкой самих контроллеров потому что в этом же столбце стоит «otp override». Всё так? И никакой привязки у них друг к другу нет, просто нужно менять на уже сконфигурированный контроллер

     • Danon

       • 28.06 2023 10:52:25

       Сформулируйте вопрос еще раз. Я лично ниче не понял
