как работают осцилографы с 1гигасемплом? это честный гигасемпл или маркетинг? суть вопроса: на алике куча осликов с гигасемлом по цене до 20к, но у всех контроллеров что приходят на ум - частота до 300мгц у плисов - не понимаю, но вроде бы тоже не 1ггц+ как они этот гигасемпл пережевывают
Комментарии: 61
Andrey
обычно там ограничение не в плисах, а в АЦП. 1гс - это интерлейс двумя АЦП в один канал. как включаешь два - сразу по 0.5 гс.
Doctor
ну ок, ацп выдаёт такой трафик, а как этот трафик процессить?
Andrey
вот его плисы и принимают в себя
Doctor
то есть плисина аж под гигагерц+? ей же надо это еще на экран раскидать
Andrey
а чего бы и нет. ей не надо же всей на такой частоте пахать. достаточно принять LVDS поток с АЦП, а уже процессор выберет буфер, как ему надо вот, тут зла ооочень много. я потому и продал хантек к чертям - тормозил просто пипец как.
Doctor
или там маркетинг, типа сэмпланули буфер, дальше этот буфер жует пока не прожует?
Andrey
там бывает еще и стробоскопический режим но тут корреляция с ценой вполне наблюдается. хантек лучше фнирся, ригол лучше хантека.
Doctor
короче оно прям флоу-флоу или пуллит с ацп, а потом картинку делает?
Andrey
по факту картинка несколько отстает от реального времени, это факт. тоесть ты видишь событие, которое уже прошло.
Doctor
ну это ладно, меня больше интересует вот оно что-то сэмплирует, пришло время нарисовать картинку - сэмплинг продолжается или ....
Andrey
да
Doctor
мммм ... да ну нафиг ... как? там адов объем данных же ...
Andrey
у риголов их Ultravision так и работает - несколько циклов выборки отображается одновременно. про объем еще более отдельная история. либо буфера хватает только на 1.5-2 экрана, либо его там овер дофига.
Bulochka
там же дохрена плавающее усреднение
Doctor
чот не реальное
Bulochka
оно самое решает сколько ему одновременно отобразить
Andrey
оно рисует куда меньше 50фпс там еще и интерполяция SinX/X
Doctor
ну ок, ладно, я вот что подумал - какого толка вообще плисина нужна для ослика?
Andrey
чем быстрее тем лучше :)
Bulochka
даже в аналоге было у кого-то
Doctor
ну какая модель хоть примерно?
Andrey
почитай обзоры с разборкой. например у хантека (тьфу!) китайская Lemontree
Doctor
ладно, а оперативка - на плисе или отдельно? как там вообще сделано ацп>>плис>>видео? где этот гигасемпл лежит?
Bulochka
данные тупо пишутся в видеопамять, если угодно, ну либо дисплей берет их из той области, куда они пишутся и писаться они могут хоть 1кк раз в секунду
Bulochka
ну это само собой, по-моему, уже давно и везде, в цифре....
Andrey
у 4ch ригола это можно отключить
Mezzo
Там тупо усреднение программное.
Andrey
да оно не то чтобы усреднение. на модулированном синусе ригол с ультравизией показывает целую группу синусов, пересекающих trigger point
Mezzo
Был у меня ригол Сливает он перед серьезными аппаратами Даже перед siglent
Mezzo
Ты про это. Ну да, показывает все что захватил и позволяет память
Andrey
у сиглента аналоговая часть сильна, это я в курсе. плод дружбы с лекроем. хантек вообще не осилил
Mezzo
Ему и не положено Лекрой топовые круто. Но вот чет не то у них с Фурье
Andrey
стабильный синус он еще как-то рисует...
Mezzo
Он его выдумывает
Andrey
так-то цифровики все выдумывают... один хрен, покупать домой для хобийных нужд R&S - это перебор
Mezzo
Это зависит от развертки и иных настроек Если ты нажал стоп или у тебя однократное событие, то нихрена не семплируется дальше
Mezzo
Картинка всегда проще того, что в обработке. Потому как только масштабируешь, каждый раз растет итоговое разрешение. Но в хреновом ослике бесполезно детали разглядывать. Отличается синус от меандра - уже хорошо У быстрых осликов это незаметно
Andrey
это вообще невозможно заметить - мы ж не видим, что происходит в той точке, где щуп.
Mezzo
До 20₽ все фигня У rigol и siglent честно От ослика зависит. Есть те, у которых 1гс и более на каждый канал На экран все намного примитивнее выводится Плюс все измерения тоже происходят с тем примитивом, который на экране
Andrey
+++ проверено на себе
Mezzo
И ещё немаловажный фактор - скорость захвата, у бюджеток с этим плохо
Andrey
есдинственно могу отметить портативные овоны HDS200 Series
Mezzo
Хорошие ослики не просто так стоят кучу денег
Leejoys
как на али гуглить пакеты с рассыпухой? набрал - электронные компоненты, чет нету, только наборы
Vasil
resitor kit не выводит?
Mezzo
У меня r&s rtb2000. И у меня к нему куча претензий А то что лучше, стоит неприличных денег
Tim2k
Кстати, о резисторах. Резисторные сборки прям совсем мало или ценник конский. И ЧИД нет нихера

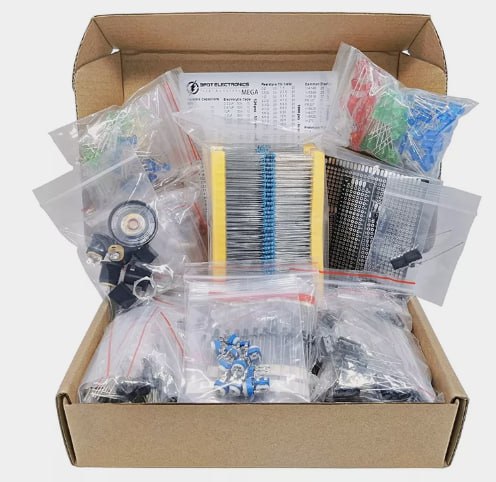

Leejoys
похоже, нашел
Andrey
Мне как раз такая едет
Doctor
я 100+ заказов делал, потом подумал что я псих, когда 3 полки забил в шкафу и поехал в леруа за очередными коробочками в корзине еще лежит 10 рассыпух которые просто необходимы
Tim2k
А надо было брать контейнер для мелочей типа DEKO DKTB10 или из Максидома за 1,5к похожую
Tim2k
https://www.maxidom.ru/catalog/organayzery-dlya-krepezha-i-melochey/1001295638/
Doctor
посмотрел, для крепежа пойдет, для дитолей решительно нет, там глубина ящека 7см, представляешь сколько туда то-92 можно засыпать? я думаю под 1000+, столько объема просто не надо, реально надо ячейки размером с коробок, у меня примерно 500 ячеек
Tim2k
https://www.ozon.ru/product/yashchik-dlya-instrumentov-deko-40-5-h-14-h-32-5-sm-36-sekts-219944588/
Argentina
в фикспрайсе по 100 рублей плоские коробки
Tim2k
они говно неудобное
Argentina
зато дешево и сердито
Andrey
чаще всего люди это понимают за свой счет и не верят советам.
Andrey
мой товарищ очень хотел купить хантек DSO2C10. я привез ему пощупать этот хантек и ригол 2102А. он пощупал и передумал
Mezzo
Хантек это дно
Andrey
не то слово. 5000 еще как-то работают, но вот эта линейка 2с - просто недоделана.
