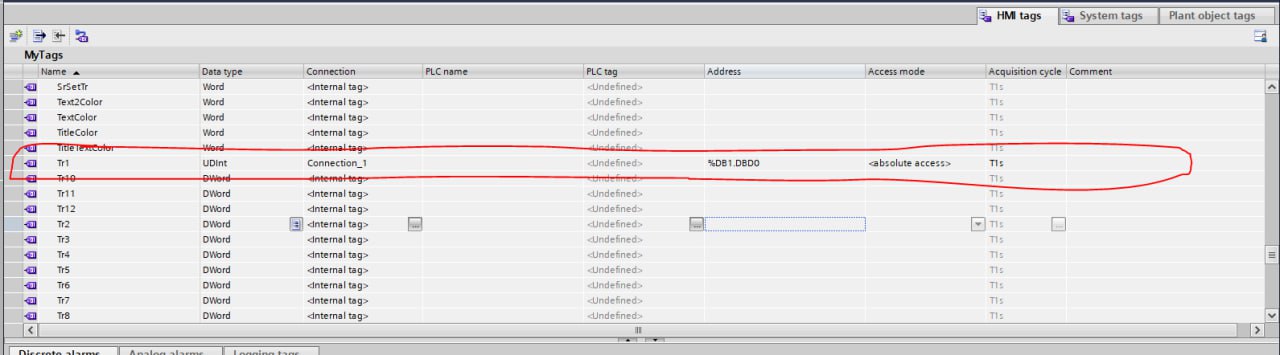

Кто знает как подключить переменные в wincc unified к шнайдеру М251? Есть ПЛК подсеть 192.168 адрес 0.251 и есть вот такие переменные А в самом ТIА методом тыка пока ничего не получается
Кто знает как подключить переменные в wincc unified к шнайдеру М251? Есть ПЛК подсеть 192.168 адрес 0.251 и есть вот такие переменные А в самом ТIА методом тыка пока ничего не получается
Комментарии: 8
Evgeniy
В WinCC Unified настраивайте протокол Modbus и читайте по адресам что задали в ME
Iiy

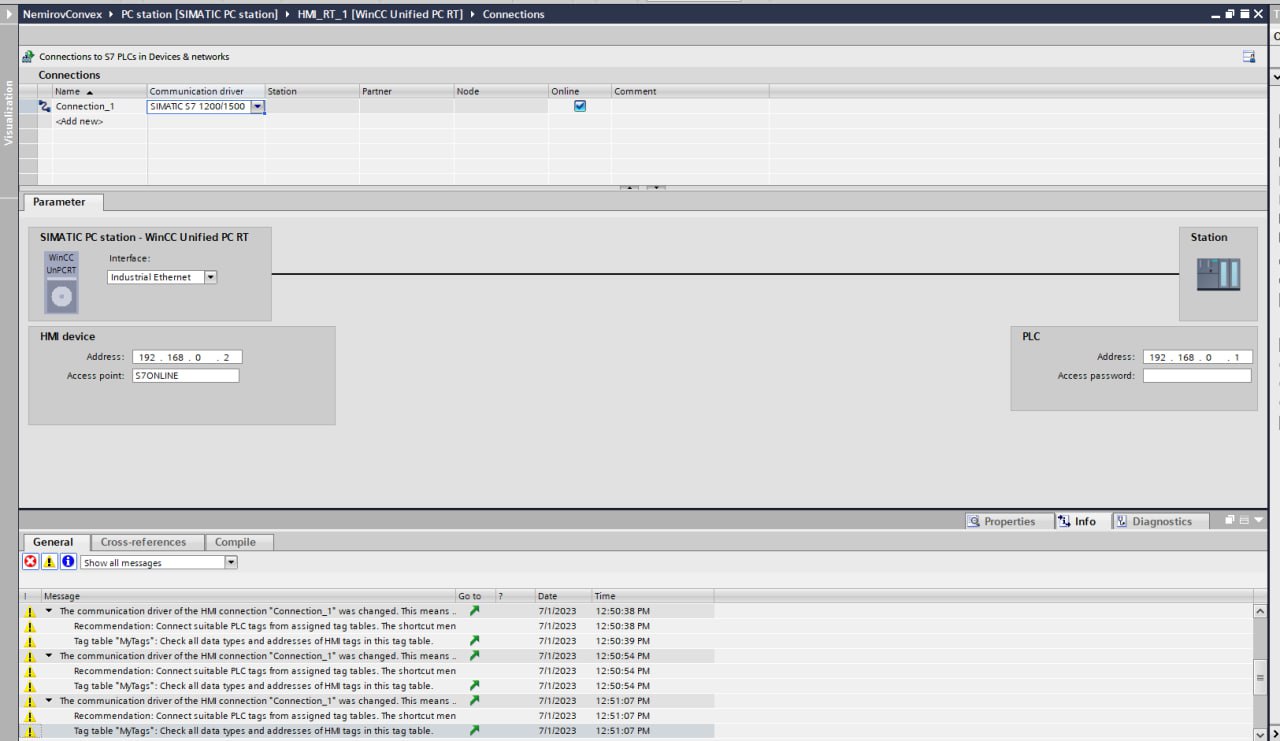

Наверное вот здесь что то я неправильно "наметодотыкал" Это Standard Modbus TCP/IP?
Evgeniy
У вас протокол Siemens
Iiy

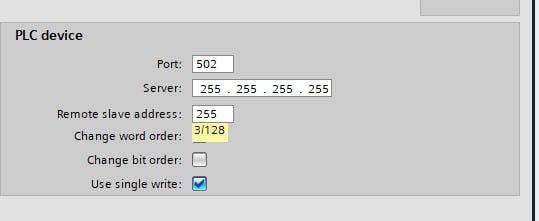

Вот здесь не пойму Установил Standard Modbus TCP/IP
Evgeniy
В Server задаете IP плк Remote Slave оставьте 255, M2xx пофиг какой ID они по любому отвечают Там еще в WinCC выбор типа ПЛК был, надо М340 или Premium чтобы было удобно с МЭК адресацией "MW0", а не классической 40001 Не %MD00, просто %MD0 MD0 это MW0-MW1, MD1 это MW2-MW3... и т.д. Часто в SCADA указывается тип 32 битной переменно и адрес 1-го слова, есть софт где можно прям так MD указывать
Iiy
Теперь пропал DWORD
Talipov
Проблема в следующем,в сети висят три разных датчика,разных производителей. Уровнем вегафлекс 91,датчик давления йокогава и датчик температуры Вика,пока уровнемер и датчик давления в сети все по харту нормально,как только доподключаешь Вику то всё,виснет наглухо.
Rashid
Используйте hart мультиплексоры
