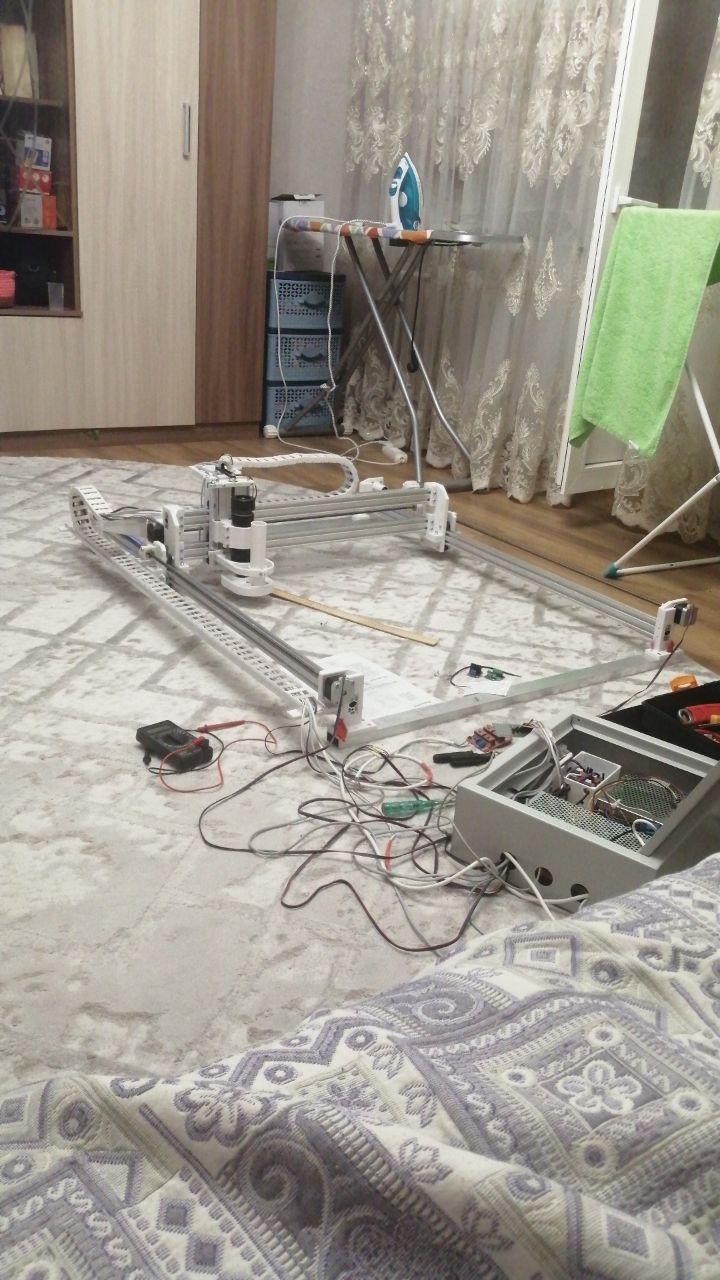

Всем доброго дня! Собрал станочек себе фрезерный, в качестве мозгов впихнул ему arduino uno, shield v3, драйвера А4988, двигатели все nema 17 (4401), на оси Х два двигателя (один в режиме подчиненной оси), концевики нормально-разомкнутые, подключены через подтягивающие резисторы. Собственно проблемы две: 1. При отработке кода станок может в любой момент остановиться, при этом ошибок никаких не выскакивает, просто останавливается, при этом время отработки может идти дальше, а может остановиться, драйвера все проверил (ставил другие), ситуация не поменялась. В чем может быть проблема? 2. Шпиндель самый обычный китайский нс 500 Вт, через отдельный блок питания с переменным резистором, которым регулируются оброты, так вот, пытался реализовать включение шпинделя программно с ардуинки, пудем заведения выхода с контакта spien на твердотельное, а потом и обычное реле, но это не получилось, максимум, чего удалось добиться, так это то, что по команде М3 шпиндель начинал вращаться и тут же останавливался и требовалась перезагрузка. Что я сделал не так?

Комментарии: 10

  1. Aleksandr

    Ардуинку питаешь чем? Помех от двигателей не идёт?

    • R0b0win

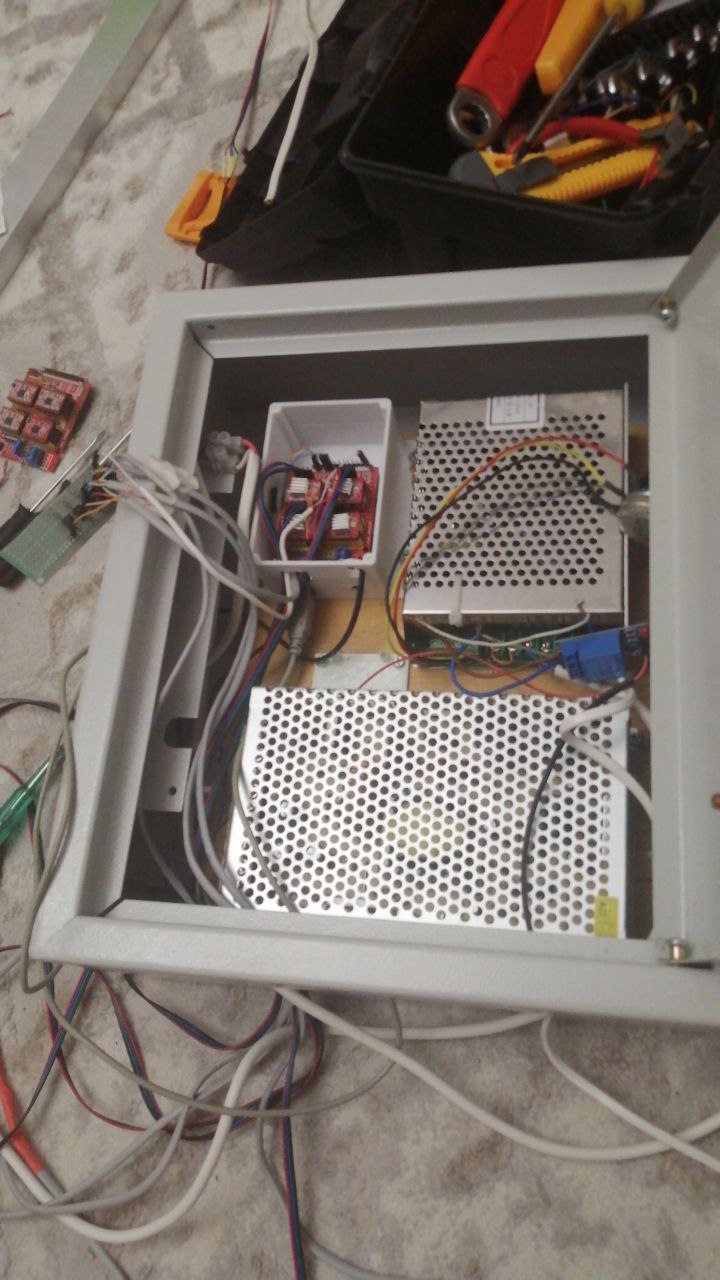

      На последней фотке блок питания есть

      • Aleksandr

        Не ну если блоки питания разделены, значит проблема с помехами отпадает Код сам писал или готовый?

  2. Mezzo

    А теперь иди в группу cnc и спрашивай тоже самое
