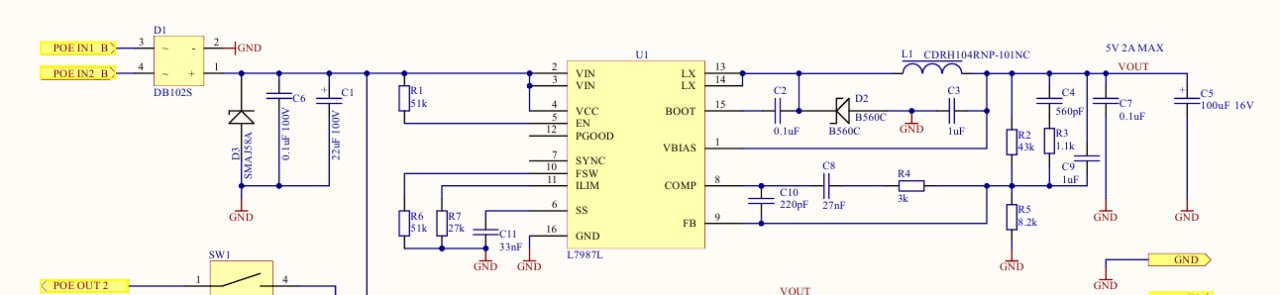

Всем привет. имею dc-dc L7987L. На сайте st произвел расчет компонентной базы схемы преобразователя. При расчетной емкости входной конденсатора в 1 - 4,7 мкф микросхема сгорала при прямой (резкой) подаче питания выше 55 вольт (58-60) при заявленном диапазоне до 61В, тогда я поставил по входу электролит на 22мкф, проблема прекратилась, в следующей партии устройств проблема повторилась, но уже при подаче 48 В питании, при чем не на всех устройствах. Не пойму это микросхемы дерьмовые настолько, либо в схеме нужно сделать доработку?
Комментарии: 6
Vga
Это нормально. Я на эту тему целый видос смотрел! Вспомнить бы еще как он назывался, но в общем - это внезапно от того, что согласовывать надо не только свч)
Roman
ц,я видос не видел, но она пиздец ебучая. мало того что сгорала, так еще и из режима в нагрузке или без нагрузки уходила и на выходе синус давала. Щас есть схема на 5 вольт такая , но со сгоранием проблема та же причем на 48В горят процентов 10
Anonim
А зач делать пое без гальванической развязки?
Andy
Да хотя бы переменкой. Через транс. Как в прочем и остальные линии ) Совместима с постоянкой будет, через мост. Полярность пофиг. Мечта монтажника.
Roman
Ну вот так захотели монтажники, чтоб было дёшево и питание в широком диапазоне.
Anonim
Аесли хуйня какая прилетит Кабели то и 100 м могут быть
