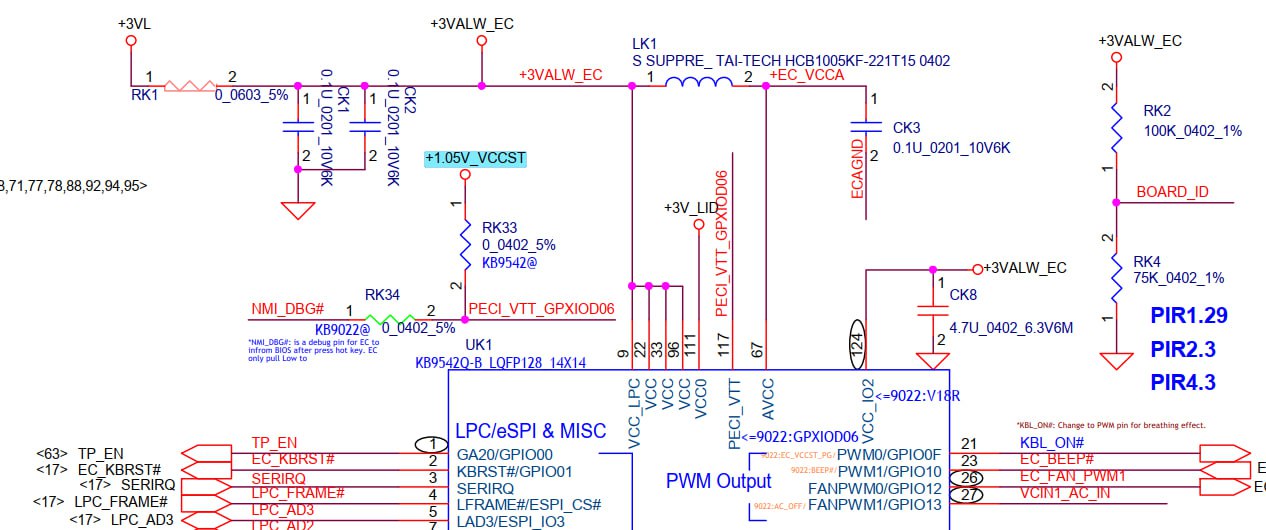

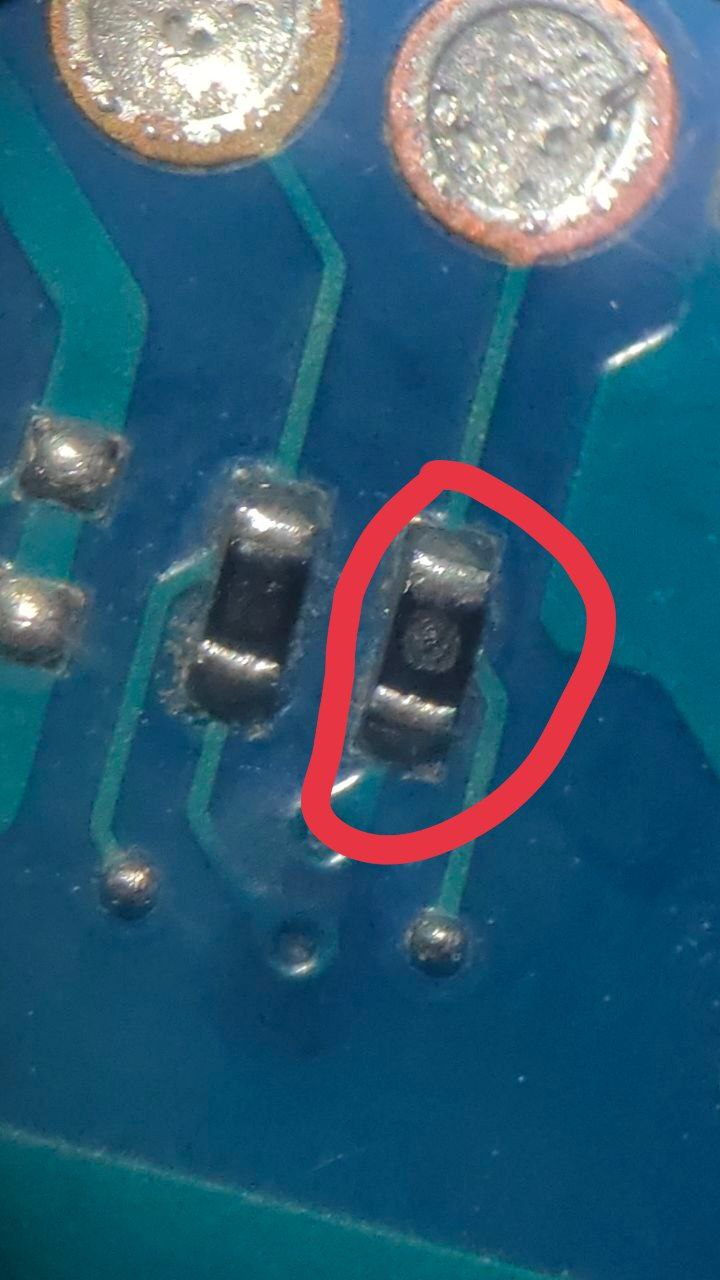

настораживает что на плате штук 5 EM5209 и вдруг около проца другая модель свича? В общем продолжил я снова колупать HPT70 LA-L011P где вода мульт убила KB9542QF2 заменил я на KB9542QЕ и не проканало. сейчас заново по похожей схеме вызвонил что не приходт в мульт на 117 ногу 1.05в а вот на этом якобы свиче есть 1.05в и я не могу понять вообще как они генеряться и откуда? схем нет
Комментарии: 6
Aleksey
Vccst обычно подтяжка для svid, отзвоните
Valservis

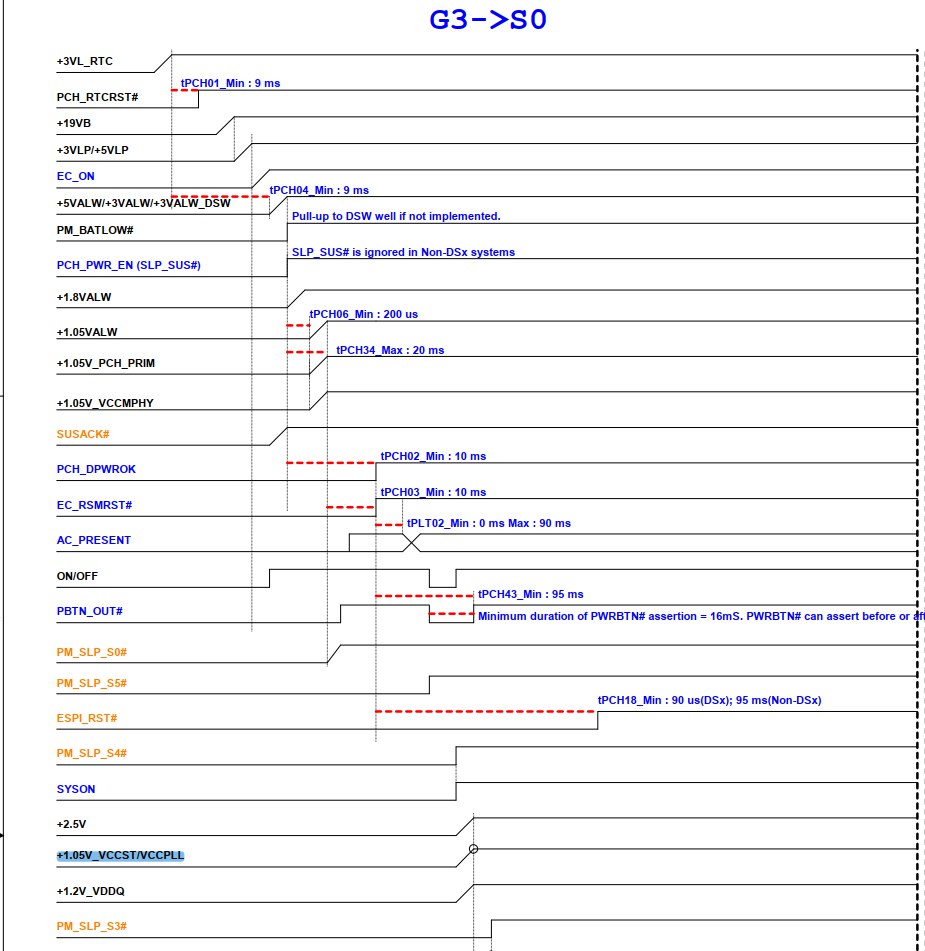

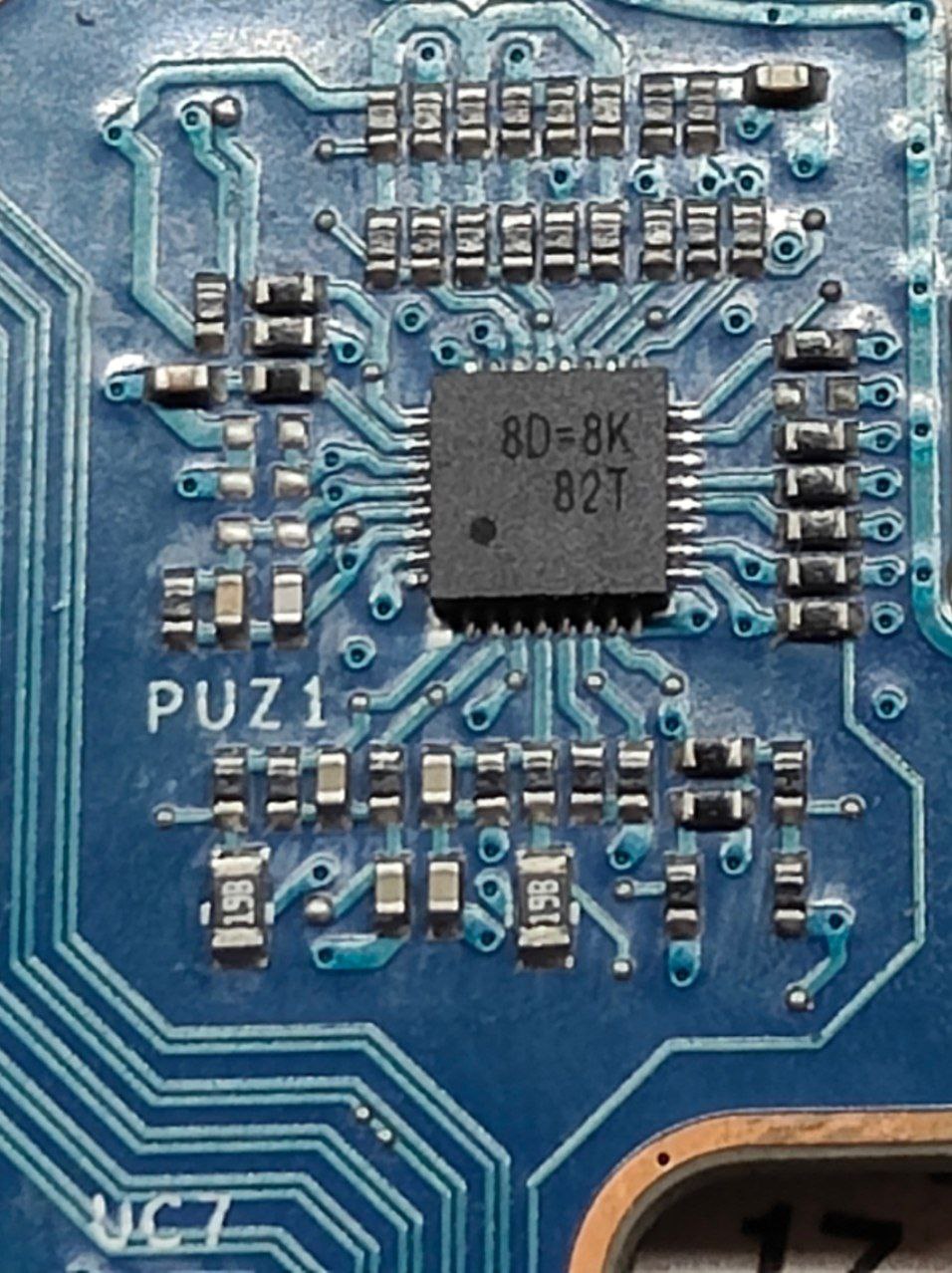

Не совсем понял вашу мысль. По поводу моей догадки с отсутсвием на 117 ноге мульта 1.05в Vccst и наличие на той странной микросхемы G2894KD1U данного напряжения, я было уже подумал что обрыв дороги где то и надо мычку на мульт кинуть (1.05в на плате больше нет нигде может плохо искал) с G2894KD1U но по поверсиквенс сигнал 1.05в Vccst и не должен на мульт приходить, значит еше одна надежда растаяла и микросхема 2894 все таки свич а не лдо стаб на 1.05в как я ошибочно думал.. У меня все глохнет на PM_SLP_S4# Что за микросхема стоит около проца 11300 ь
Dmitriy
http://www.aitech-parts.ru/goods/224505349-rt3613eegqw_richtek
Valservis
Спасибо, похоже оно, поищу схему теперь на нее.
Dmitriy
https://docs.yandex.ru/docs/view?tm=1688575575&tld=ru&lang=en&name=DS3613EE-02.pdf&text=rt3613eegqw%20datasheet&url=https%3A%2F%2Fdatasheet5.oss-cn-shanghai.aliyuncs.com%2Fdatasheets%2Frichtek%2FDS3613EE-02.pdf&lr=47&mime=pdf&l10n=ru&sign=6d61f24f96e4624528d11426d5d6f9b9&keyno=0&nosw=1&serpParams=tm%3D1688575575%26tld%3Dru%26lang%3Den%26name%3DDS3613EE-02.pdf%26text%3Drt3613eegqw%2Bdatasheet%26url%3Dhttps%253A%2F%2Fdatasheet5.oss-cn-shanghai.aliyuncs.com%2Fdatasheets%2Frichtek%2FDS3613EE-02.pdf%26lr%3D47%26mime%3Dpdf%26l10n%3Dru%26sign%3D6d61f24f96e4624528d11426d5d6f9b9%26keyno%3D0%26nosw%3D1
Valservis
Спасибо конечно за даташит, но я про схему имел в виду , так как я юзаю от HP OMEN LA-H492P она процентов на 80% схожа с моей платой LA-L011P но на ней нету микросхемы RT3613. Поищу в моих схемах может где и есть обвязка Хмм попытался поискать в папках со схемами Total Commanderом по слову RT3613E и не получилось, программа Effective File Search и Everything тоже не смогли. Может кто знает как найти в файлах пдф внутри файла имменно ?
