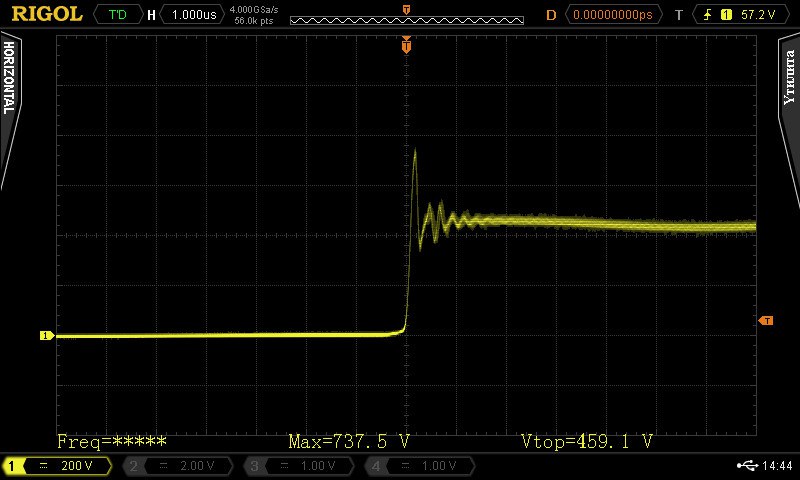

Здравствуйте, в преобразователе периодически выходит из строя транзистор VT13, на осциллограммах кривые затвор-исток и сток-исток, похоже, что его пробивает воздействие ЭДС индукции при закрытии, как лучше решить проблему, супрессором, снаббером или выбрать более высоковольтный транзистор?
Комментарии: 9
Aleksandr
менять трансформатор? возможно межвитковое
Fail
А что указывает на межвитковый пробой?
Aleksandr

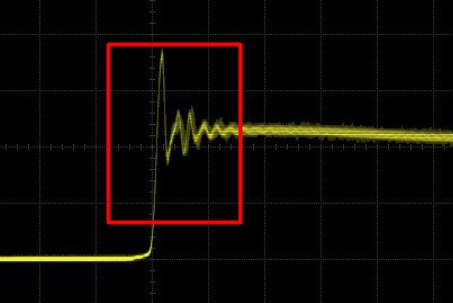

аномалии на осциллограмме, и общий рисунок неисправности и вот это в начале импульса
Humka

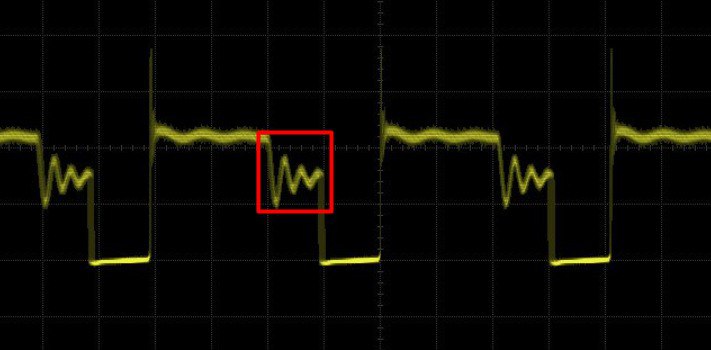

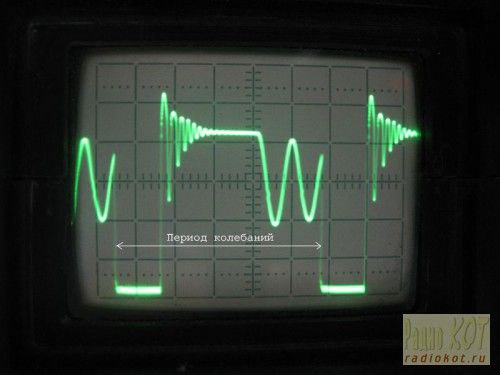

Это свободные колебания от ls, абсолютно нормальная ситуация во флейбеках Потому что передача энергии в нагрузку уже завершилась. Чем мощнее нагрузка тем меньше этих колебаний будет и наоборот
Fail

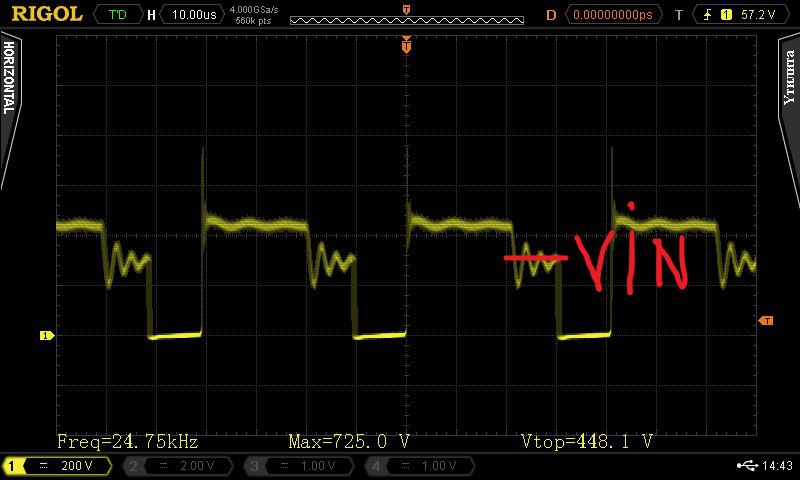

Не может быть связано с рассеиванием энергии на нагрузке и возвратом к VIN (~310V), на меньших сопротивлениях нагрузки такое поведение отсутствует?
Andrey
это должен снаббер гасить. он неправильно рассчитан или вовсе не работает.
Sat
совершенно правильная осцилограмма для обратноходового преобразователя
Fail
По времени это соответствует спаду сигнала на затворе Спасибо, подумаю в данном направлении
Aleksandr
только путём замены трансформатора и длительной проверки можно выяснить
