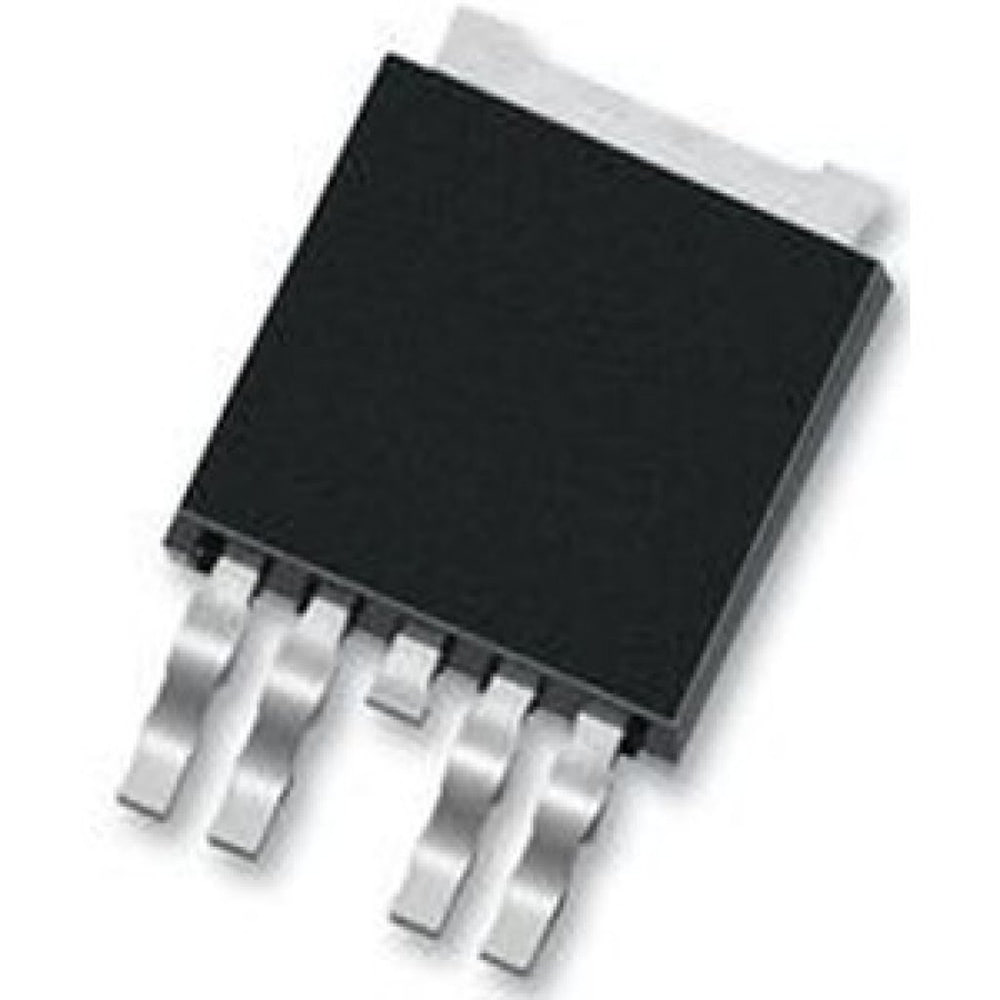

Господа. А кто мне объяснит для какой цели может понадобится такой сдвоенный мосфет? Когда стоки у него соединены? Для H моста?
Господа. А кто мне объяснит для какой цели может понадобится такой сдвоенный мосфет? Когда стоки у него соединены? Для H моста?
Комментарии: 12
Daniil
Похоже что да
Anonim
Любопытно что мешало выпустить его в корпусе где стоки сидях на разных ногах. И можно было использовать его как для моста так и отдельно
Bga
Нарисовано криво. Но да полу H мост или целый из 2х таких ключей
Anonim
Нет это из даташита на сам мосфет как я понял То бишь это один ключ
Bga
Обычно их вертикально рисуют. Типа сверху VCC снизу gnd а средняя точка на нагрузку
Daniil
Это гуманитарий рисовал
Vasiliy
Коммутировать сигнал разной полярности.. например на программируемых реле ПР100, можно только отрицательный потенциал повесить, и использовать датчики с положительным потенциалом.. там правда оптопары стоят.. , а вот если бы они сделали така как показано на вашей схеме, то можно было бы сделать положительный потенциал общим.. и использовать датчики с отрицательным потенциалом..
Serge
А при таком включении не может получиться, что короткое время оба будут открыты?
Anonim
Если это произойдет то будет бабах Впрочем это касается всего. Те же инверторы же как-то годами работают.
Serge
Я к тому, что без dead time как-то стремно
Karboflex
Характеристика транзистора рулит деда тёма автоматически подучается)
Vasiliy
Ну в случае заведения одного сигнала сразу на оба ключа, вряд ли .. так как сигнал управления будет либо положительны/либо отрицательный.. поэтому открыт либо один ключ, либо второй.. но я же говорю на ПР100 они так НЕ сделали.. поэтому туда только отрицательный на COM можно вешать, поэтому не удобно..
