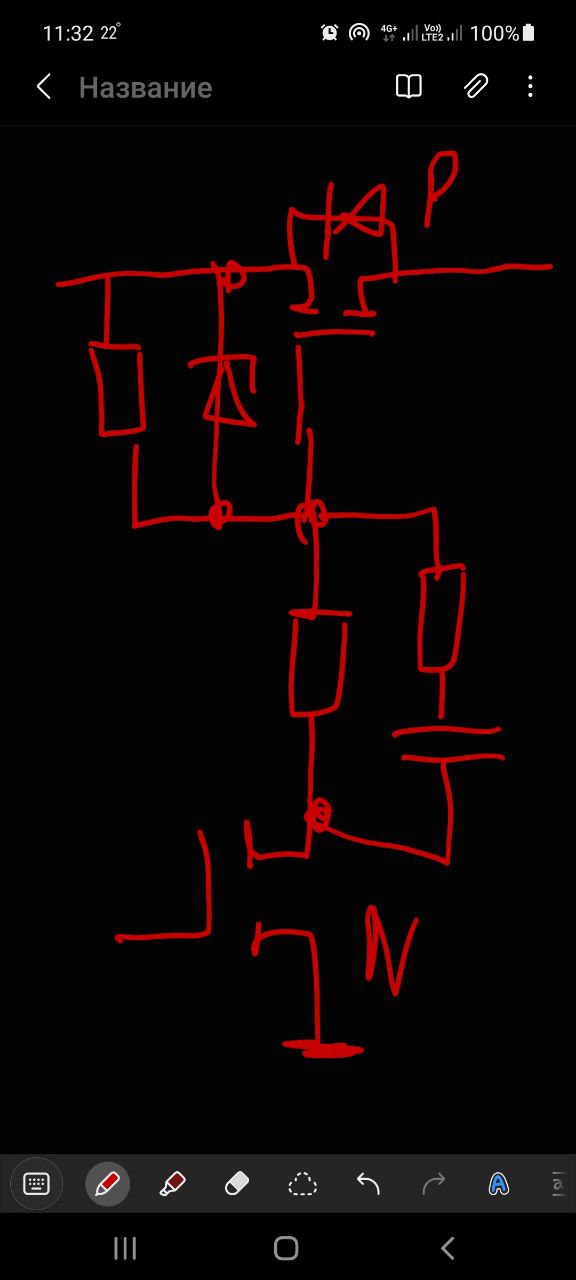

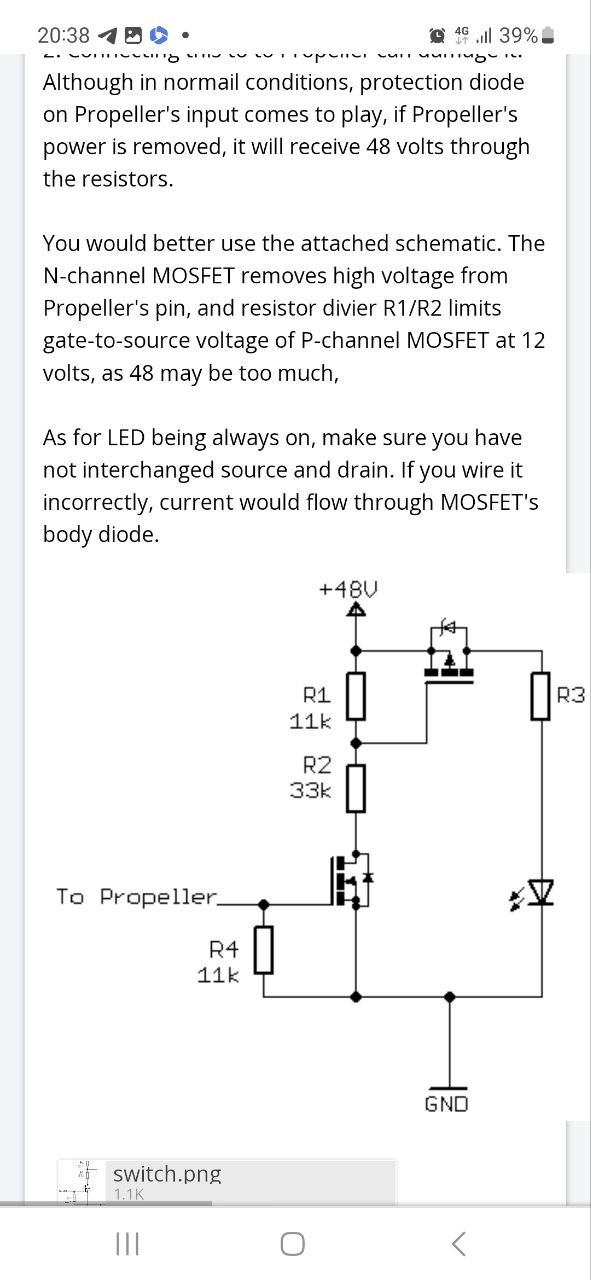

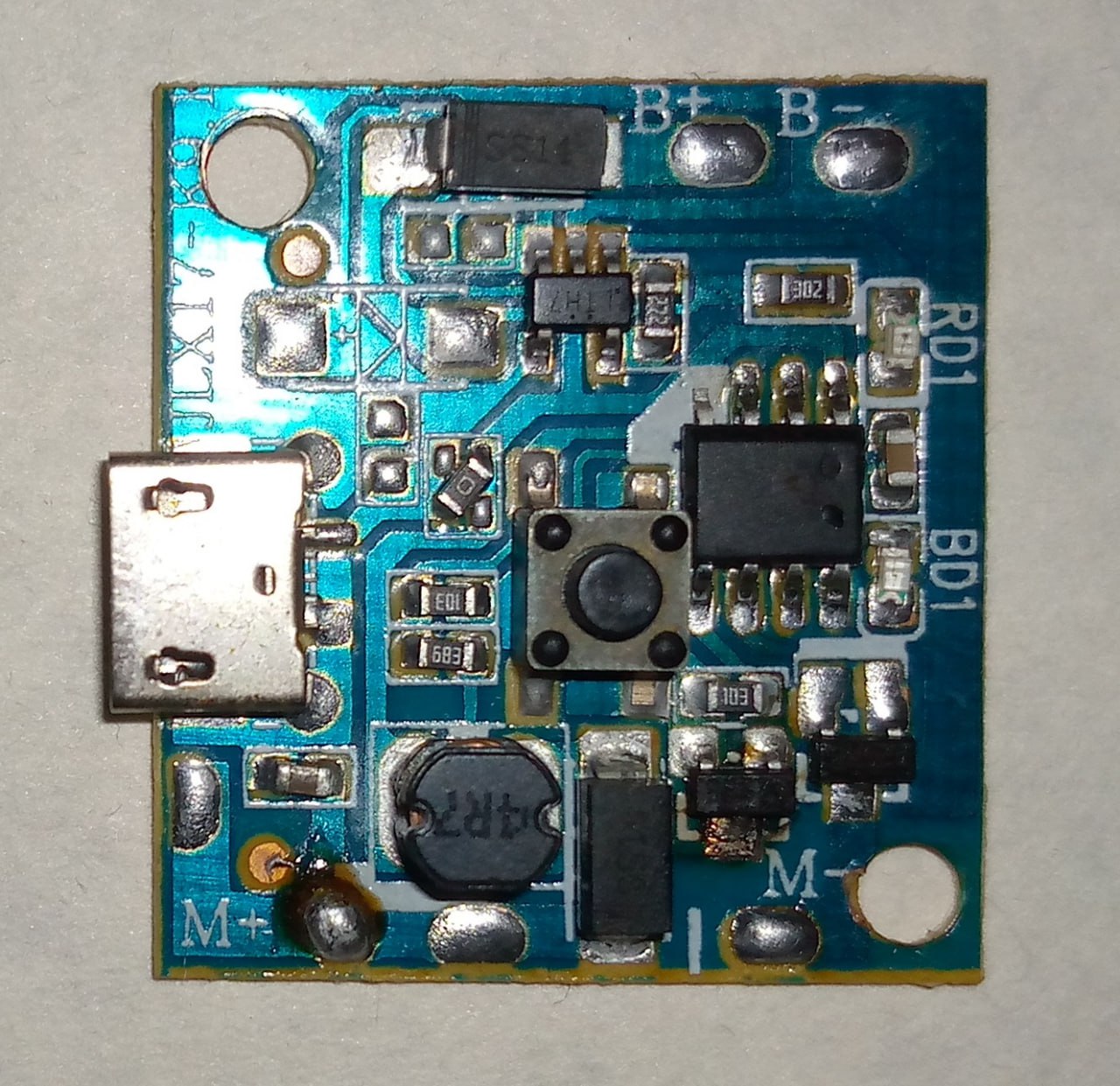

Всем привет. Вопрос по теории. Есть П-канальный полевик, управляется 5 Вольт через Н-канальный логический. Для ограничения напряжения Vgs верхнего ключа применён делитель. А что если вместо R2 использовать стабилитрон? Он тоже будет ограничивать напряжение, но позволит быстрее открывать транзистор, поскольку его сопротивление куда меньше.
Комментарии: 7
Anonim
Р1 притягивает затвор к плюсу. Р2 ограничивает ТОК затвора. Какой смысл ограничивать стабилитроном на 30 вольт? С другой стороны. Управляющий срабатывает. И на затворе верхнего 11 вольт. Думаю надо почитать какое допустимое напряжение на затворе верхнего. Сформировать вольт 12. А потом подводить с управляющего массу.
Aleksandr
Р2 ограничивает ток затвора, а заодно выступает в ррли делителя, когда его притягивают к минусу. Вот я и думаю как бы притягивать его быстрее, но не уменьшать номиналы слишком сильно, поскольку тогда резисторы будут греться во включённом состоянии.
Aleksandr
У меня на плате есть источник 12 Вольт. Вся проблема возникла из-за того, что я хотел закрывать верхний ключ, подавая на него эти 12 Вольт (у них общий минус с минусом схемы). А он не закрывается - вочевидь, напряжение ему нужно относительно стока, а не относительно минуса схемы.
Dmitriy
ты бы еще на кофейной гуще погадал схему видеть нужно!
Aleksandr

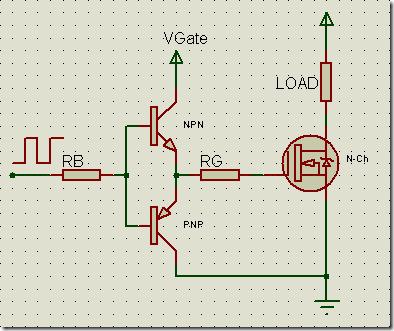

За оригиналом нужно открывать ноутбук, он не доступен сейчас. Однако применена схема как на картинке. Источник Vgate 12 Вольт, только вот вместо N-канала стоят P-канальные. Когда-то раньше мне взбрело в голову что достаточно будет поменять полярность ШИМа...
Dmitriy
f а нагрузка где? скорость не должна измениться дичь пишешь! ты хочешь раскачать 12в моторчик от 4в аккумулятора?
Alexandr
А оно там надо такое быстродействие? Работать по идее будет, только возможно ток через 11к+стаб будет больше чем 11к+30к, а нагрева вы не хотите)
