Что вы там долбите на 30 кГц?) Тогда hcpl драйвер+ изолированный dcdc на scm1212 шимке + ttb0505 трансформаторе, например Можно микруху для управления коллектроными движками прилепить туда, у них обычно высокая частота коммутации Drv8251 какой-нибудь или sy21634
Комментарии: 30
Firelander

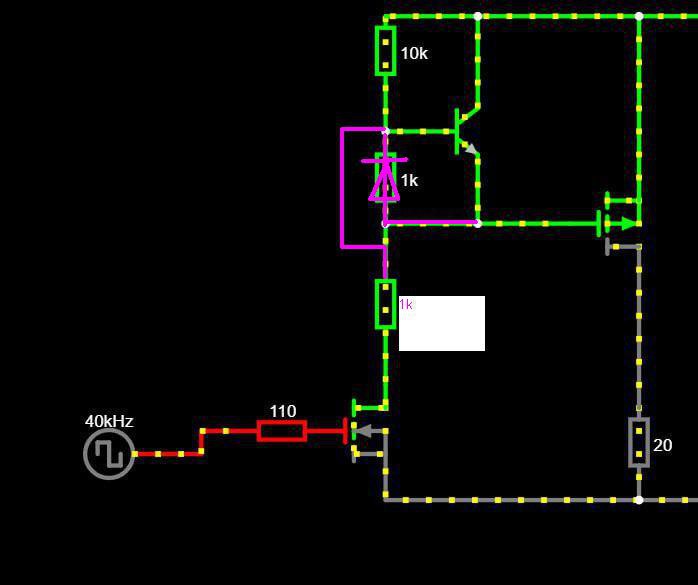

ну короче можно поставить ускоряющий биполярник в верхнее плечо. На что только не пойдешь чтобы не ставить драйвер
Zoog
серьёзно? вот типа "hcpl драйвер+ изолированный dcdc на scm1212 шимке + ttb0505 трансформаторе"?
Firelander
ченить такое. Чего только не сделаешь чтобы не ставить драйвер (2)
Zoog
эта хрень открываться не будет) делай развязку или 2тактный драйвер
Firelander
в симе вроде пашет) насчет того как правильно делать я и так знаю и сам бы сделал на драйвере. Но мы же тут не ищем простых решений в этом чате, правильно?)
Zoog
нормальный человек, не ардуинщик и не погромист, не станет использовать тактическиую боеголовку там, где можно обойтись мухобойкой симулятор скорее всего кривой и убогий, судя по EZ виду) биполяр будет всегда открыт, вопрос - насколько, завсисит от питания и h21э
Firelander
а что из этого боеголовка а что мухобойка? Можно в лтспайсе тоже самое нарисовать он уже куда более честный, но мне лень, я чисто для иллюстрации принципа набросал а чел уж сам решит надо ему или нет да он всегда будет открыт и выступать в роли стабилитрона, что на руку
Zoog
"hcpl драйвер+ изолированный dcdc на scm1212 шимке + ttb0505 трансформаторе" - вот это - оверкилл Не стоит советовать то, что сам не понимаешь, как работает)
Firelander
а это я советовал?
Zoog
Стабилитрона? буллшит нет, это пример боеголовки и майкрософт-мышления
Firelander
ну короче на нем будет относительно постоянное падение наряженеия, которое будет защищать затвор. Не считая выключенного состояния конечно
Zoog
Я ошибся - переключать эта схема будет, и даже относительно быстро (результат неверно выбранных номиналов, 2 ошибки наложились))), но недолго, всего несколько секунд. Симулятро нагрев не смотрит, да? ах, вот в чём суть драйвера;)
Dmitriy

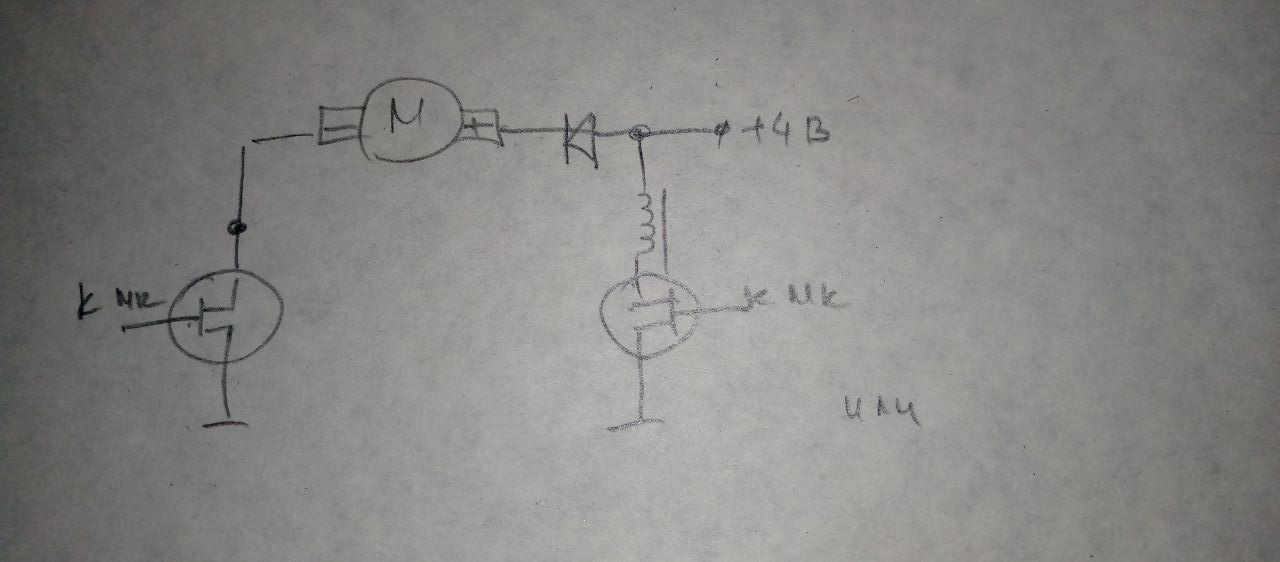

кто нибудь разбирал такой вентилятор? https://images.uzum.uz/cg8ssg7hj8j9g69a1m1g/original.jpg вот что у него внутри контроллер по топологии пик12 два полевика один из которых пробит пик пробит тоже а это схема питания мотора
Zoog
вот как надо: и в чём ворос?
Firelander
в идеале да, если хочется чтобы не зависело от напряжения питания и всяких там температур. Но можно и без него подобрать резисторы с запасом чтобы было 10-12в на затворе, запас довольно большой получается
Zoog
не в идеале, а чтоб не сгорело сразу)
Firelander
а почему оно должно сгореть сразу?
Zoog
потому
Firelander
ну номиналы понятное дело нашару стояли, надо считать
Firelander
здесь тогда ещё нужен tvs на затвор
Zoog
это в зависимости от питания + тривиально
Aleksandr
Ставить драйвер уже поздно, вот если бы да кабы подумал раньше... Но думаю что выход есть. Интересно. Доберусь до компа - промоделирую в Протеусе.
Firelander

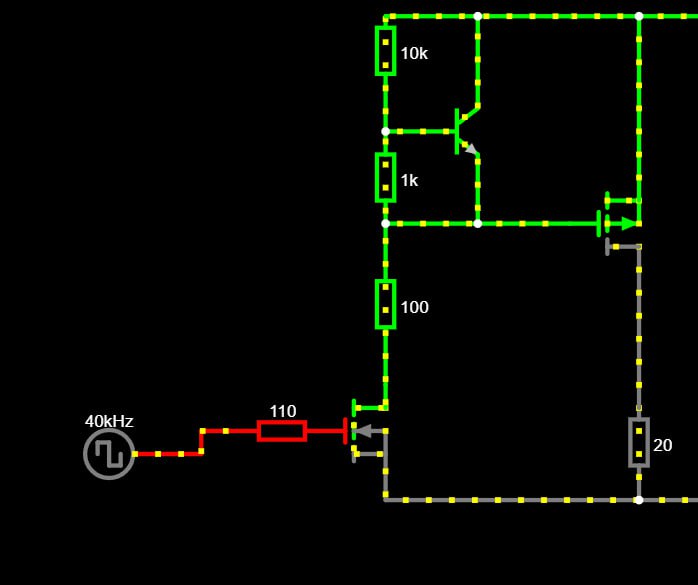

Когда питание выше чем допустимое напряжение затвора там уже так просто не воткнешь буфер я набросал в лтспайсе. Но проблема греющегося резистора никуда не исчезает. В целом эта схема практически тоже самое что двухтактный буфер, только вместо нижнего транзистора стоит диод.
Aleksandr
На 10к и с напряжением 30 Вольт нагрев несущественный.
Firelander
Чтобы нормально открывать на 40 кгц транзистор 10к много. Что за транзистор кстати?
Aleksandr

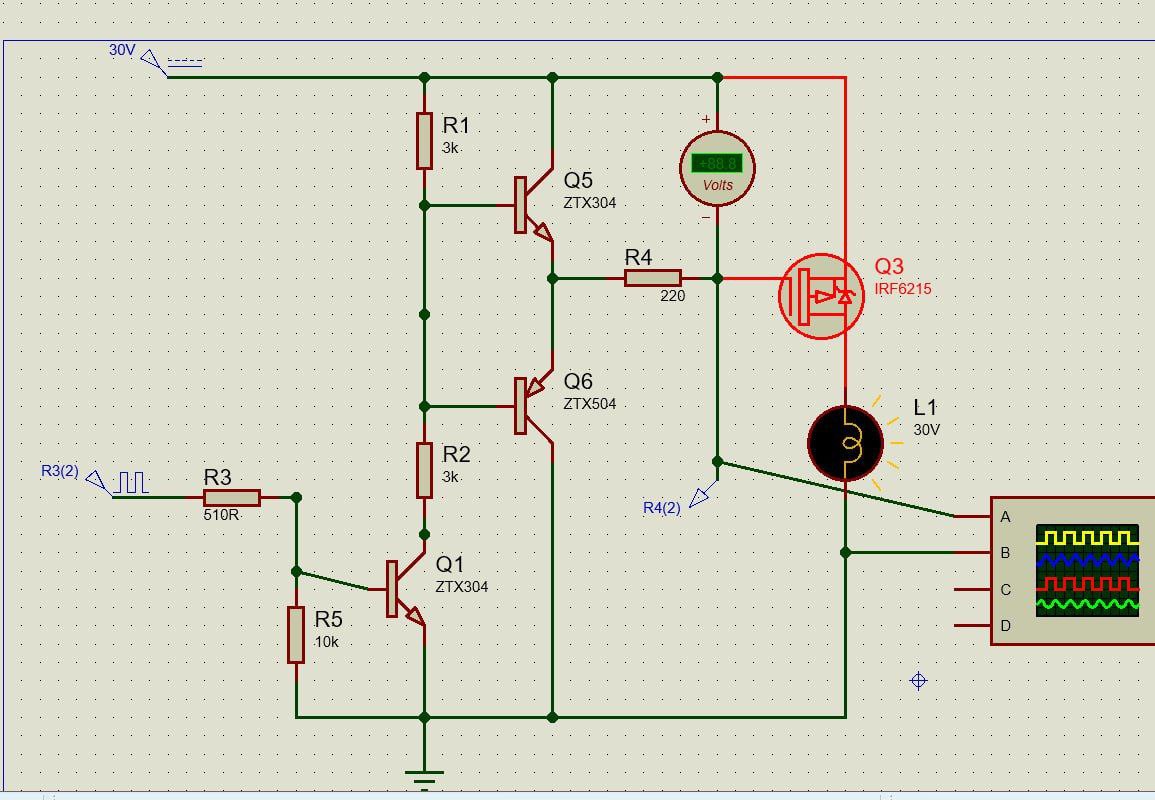

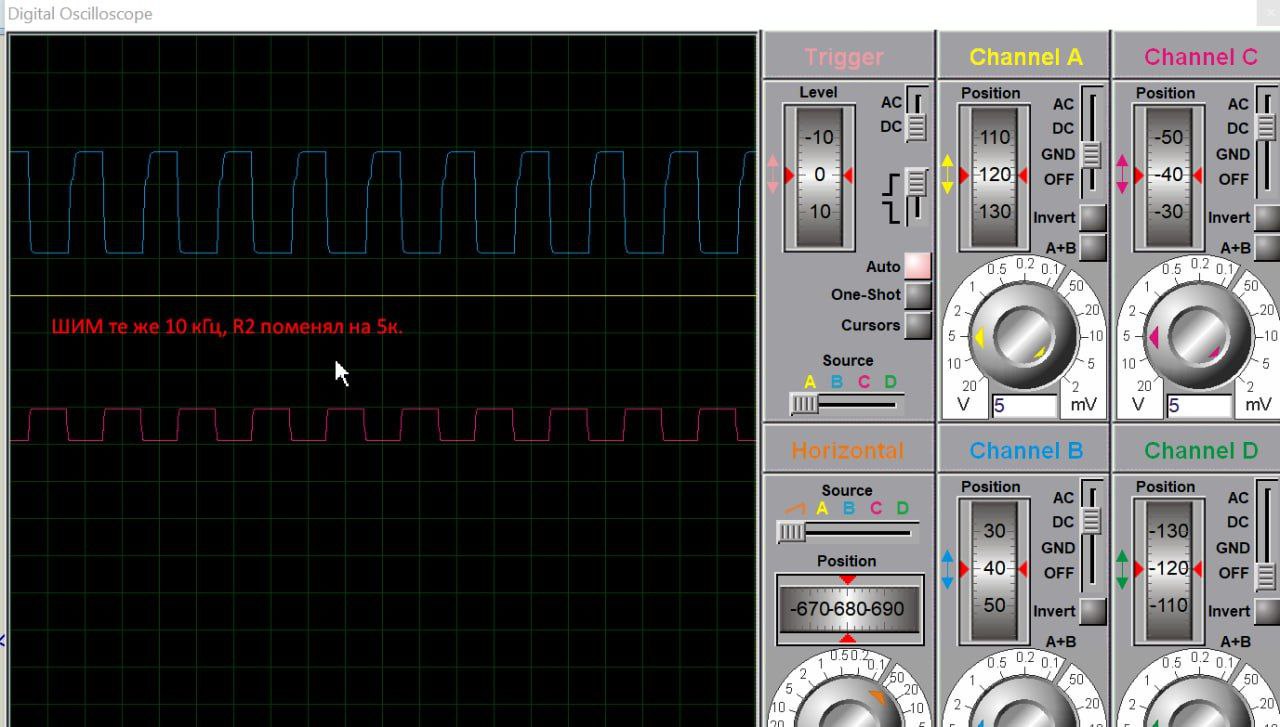

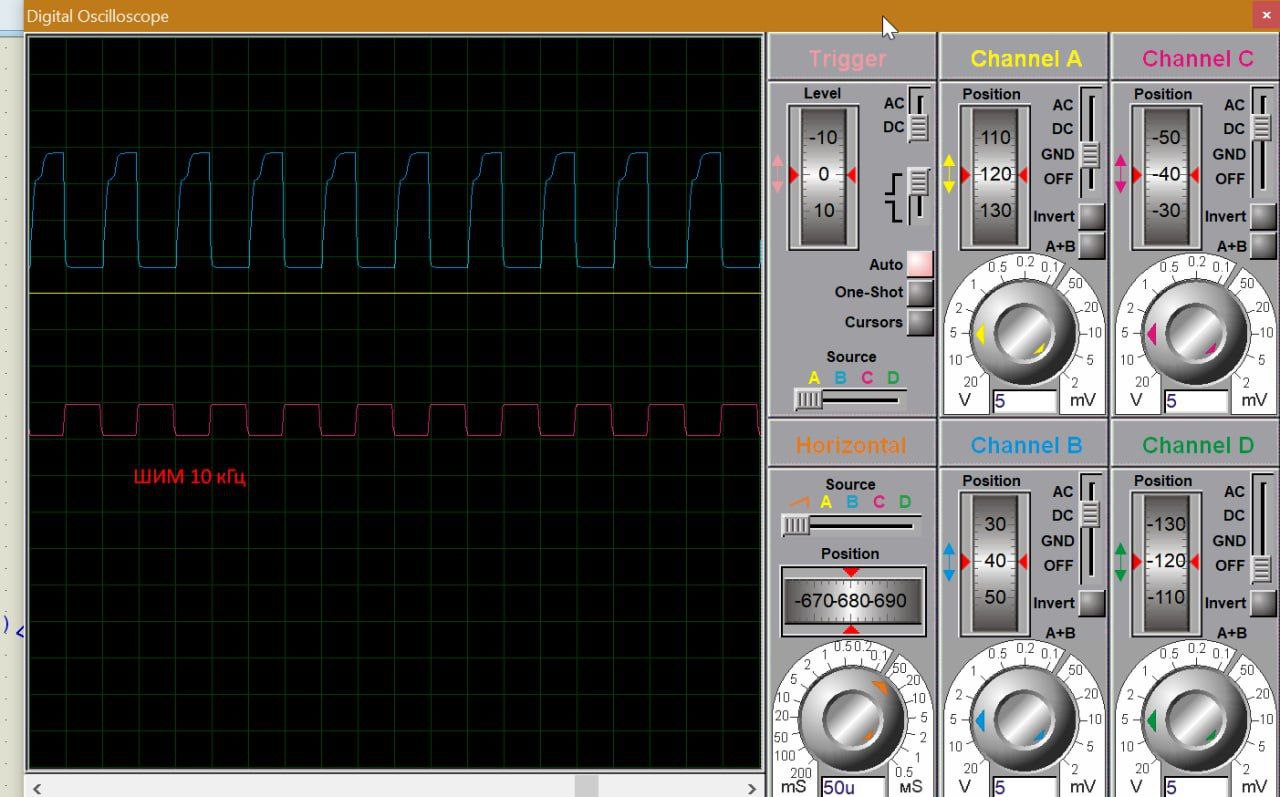

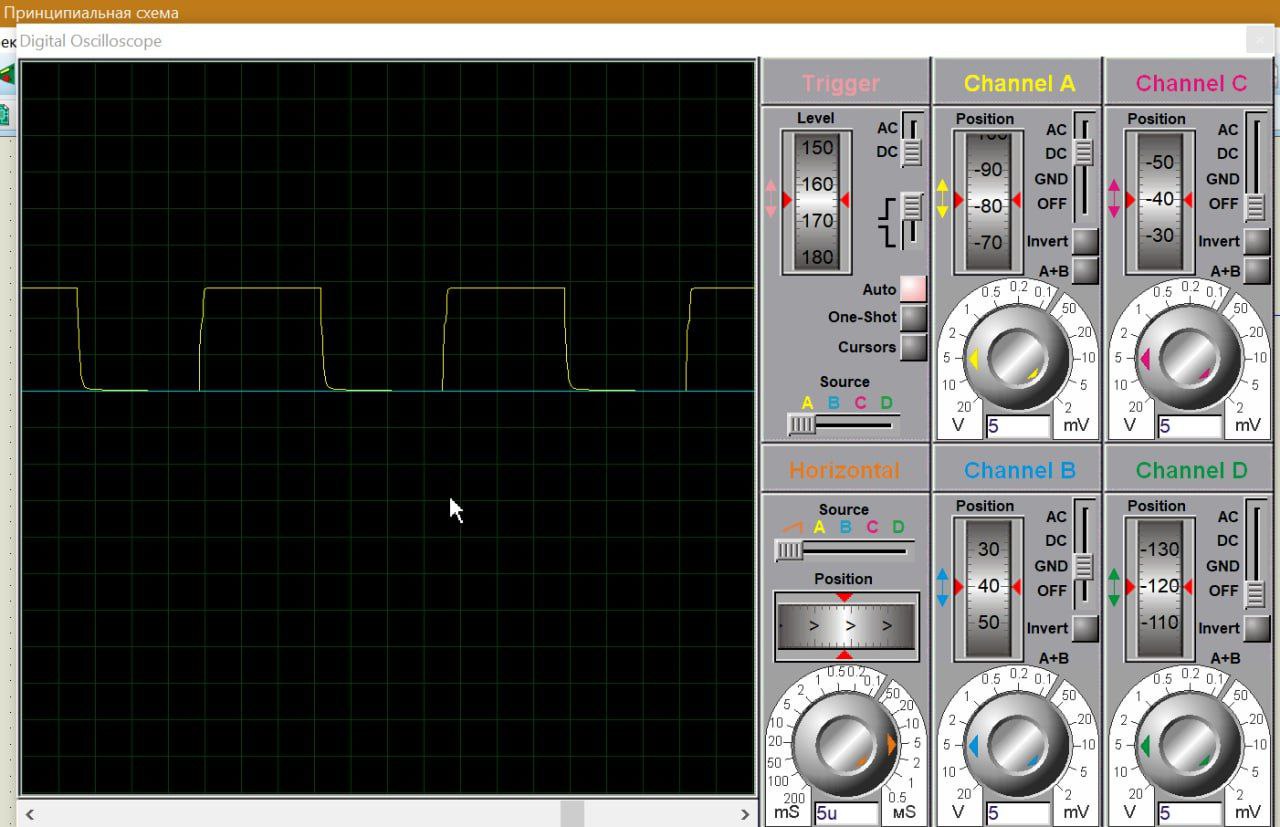

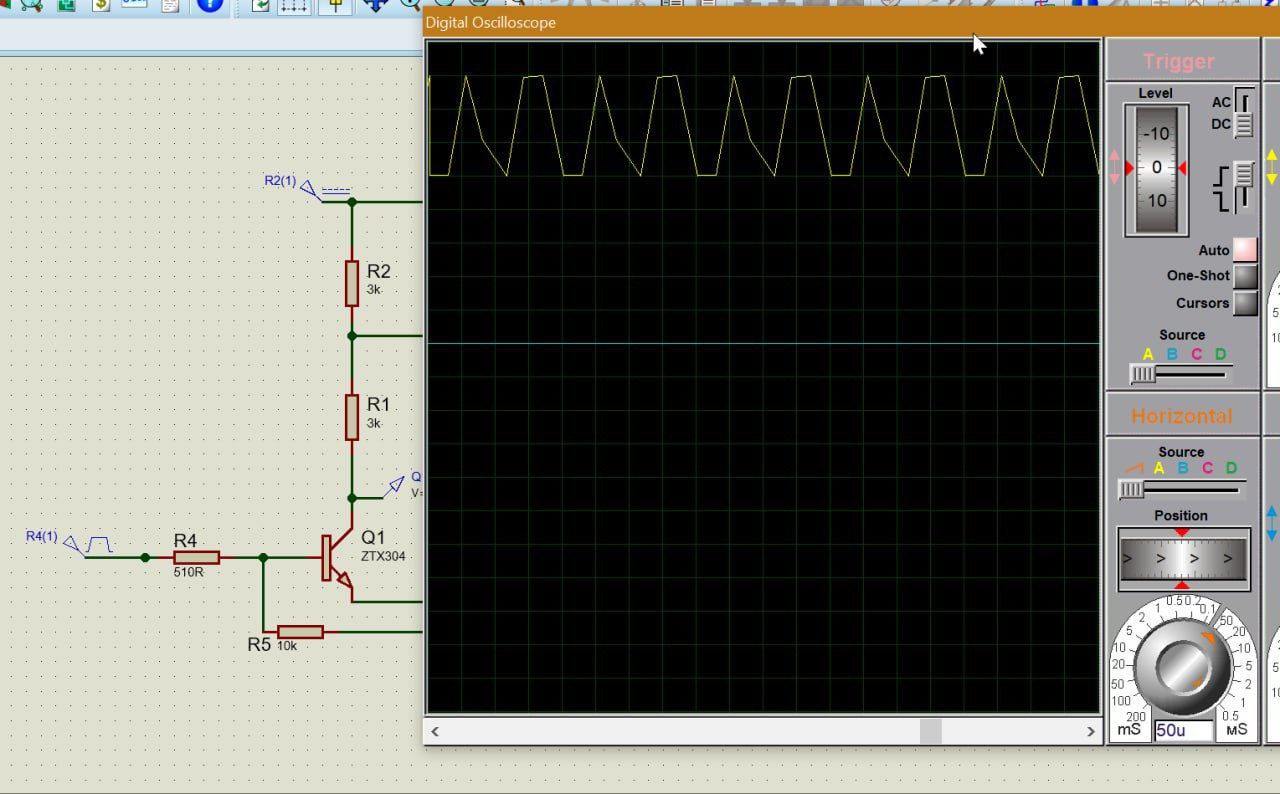

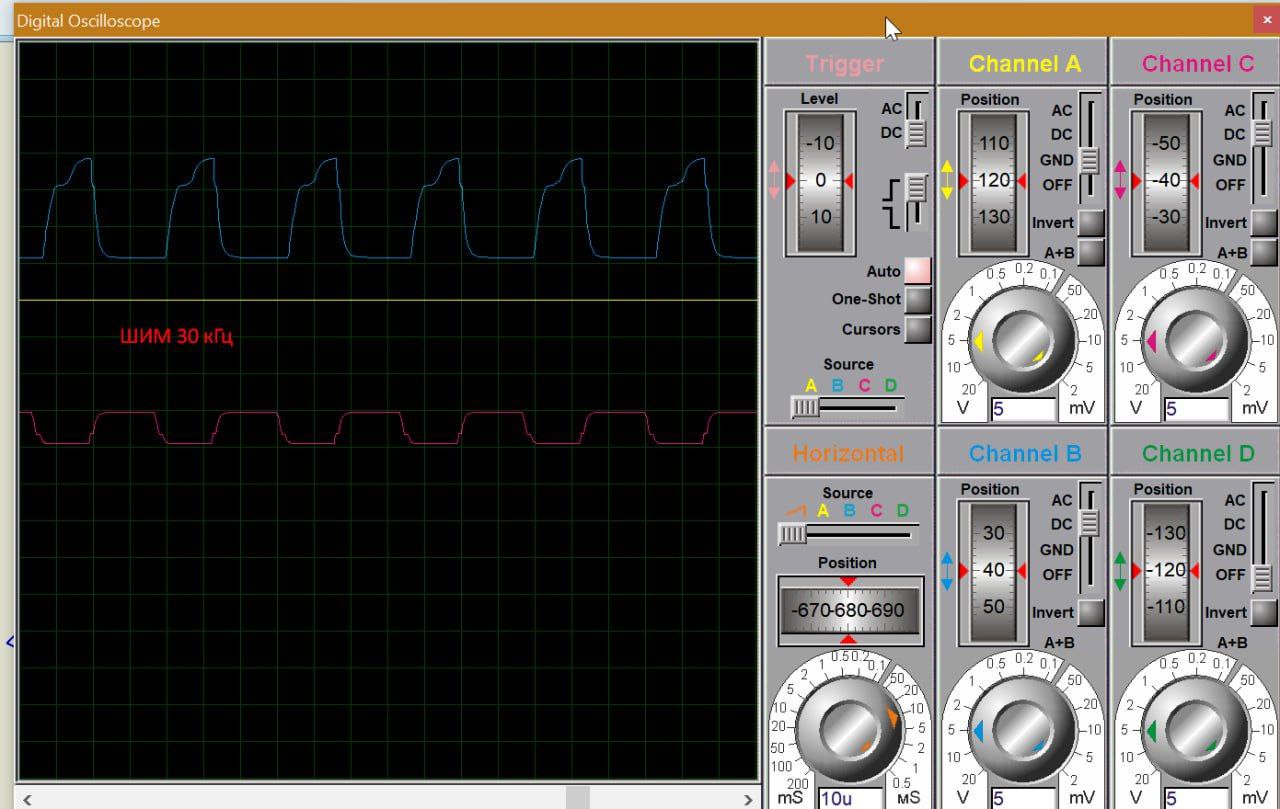

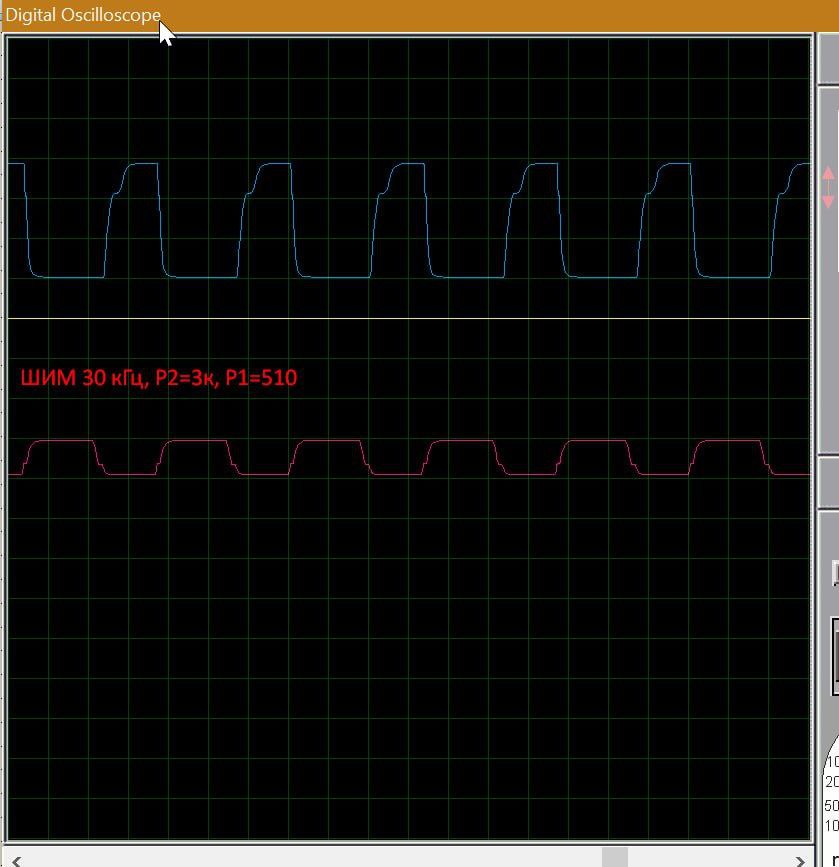

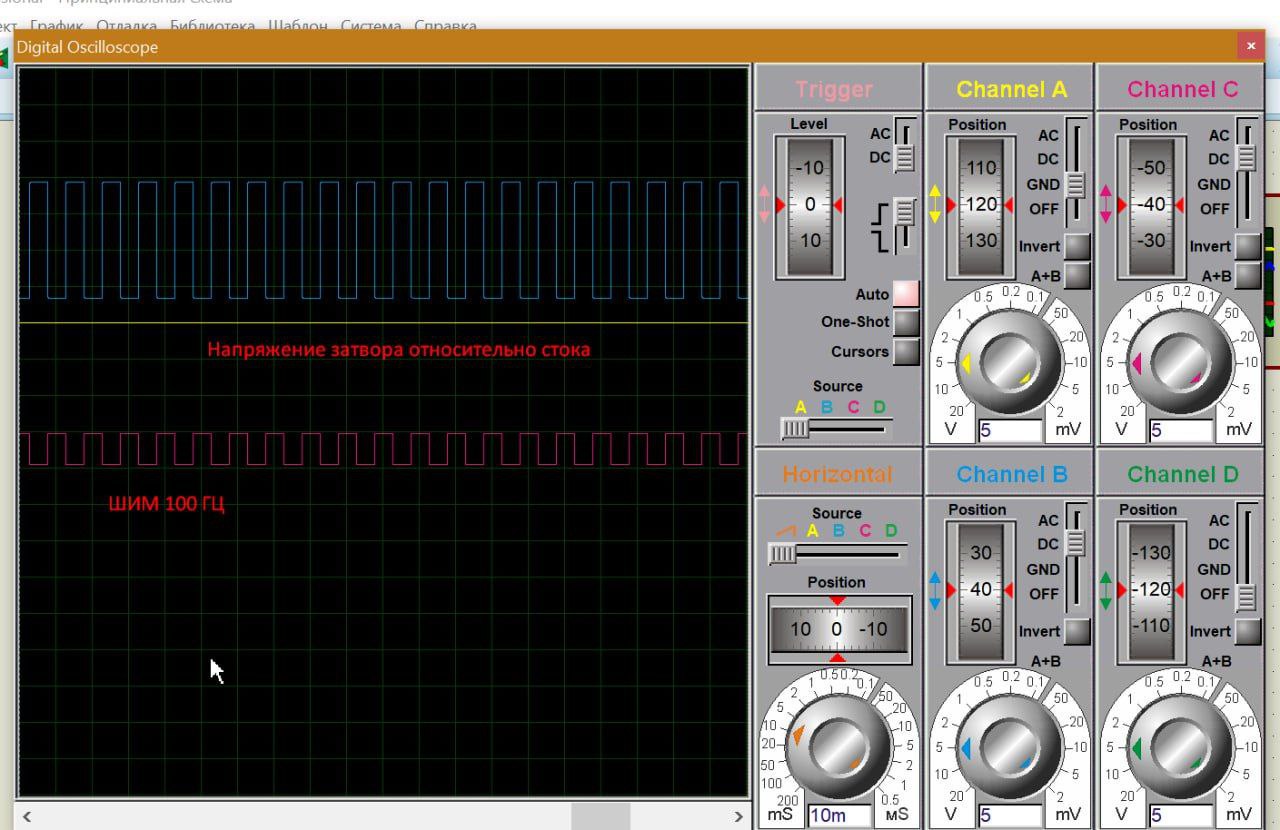

Вместо диода здесь нужен именно стабилитрон(иначе затвор будет прыгать между 0 и 30), полярность тоже должна быть наоборот. Раскачивает лучше чем 2 резистора, но на большую частоту его тоже не хватит. Схема с двумя резистор не работает адекватно на частотах выше 1 кГц, по-хорошему потолок около 500. Осциллограмма Vgs приведена на 3 кГц. Когда нет интегрального драйвера, единственная относительно скоростная схема выглядит так. Она позволяет добиться нормального сигнала на затворе IRFR9024NTRPBF при частоте 30 кГц. (На первом скрине транзистор другой, осциллограмма уже с нужным). Нагрузка 30 Ом.
Firelander
Именно диод там правильно стоит. С диодом она почти что эквивалетна последней схеме которую ты привел. И работает с той же скоростью .А твс на защиту затвора нужен да. И в последней схеме тоже. Но тогда надо ставить резистор чтобы ограничивать ток и все становится печальнее.
Alexandr
Как работает понятно и просто. Изолированое питание и драйвер ключа. DC-DC причем очень бюджетный даже)) меньше сотки. А вообще сначала написал про кусок от микрухи драйвера двигателя - просто, места занимает мало, частота до 250 кГц Тут не сказали это для 1 раза или для серии.
Zoog
что
Firelander
ну по идее от h21 не зависит, должно зависеть от соотношения питания и падения vбэ да, второе тоже величина далеко не постоянная. Но нам достаточно уложиться в 50% погрешности чтобы полевик не сгорел. Я думаю это выполнимо. Но хз я не аналоговик многих нюансов не знаю. Собсна зачем диды с этим возились, у них драйверов готовых не было где всю эту головную боль за тебя решили инженеры производителя
