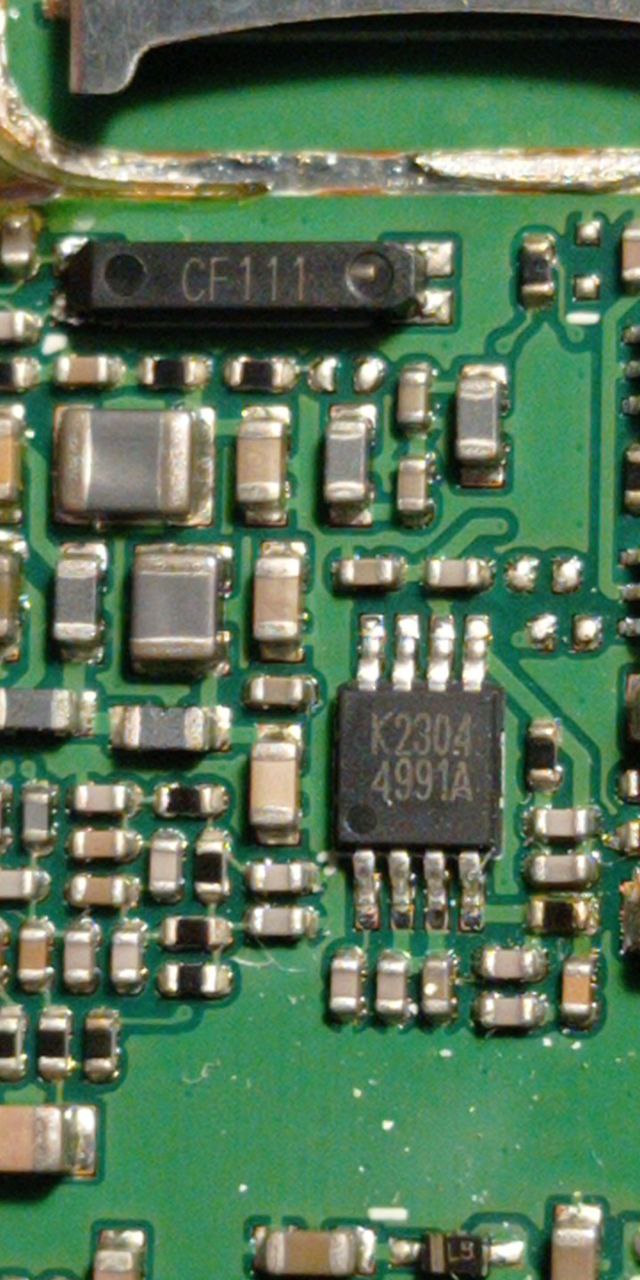

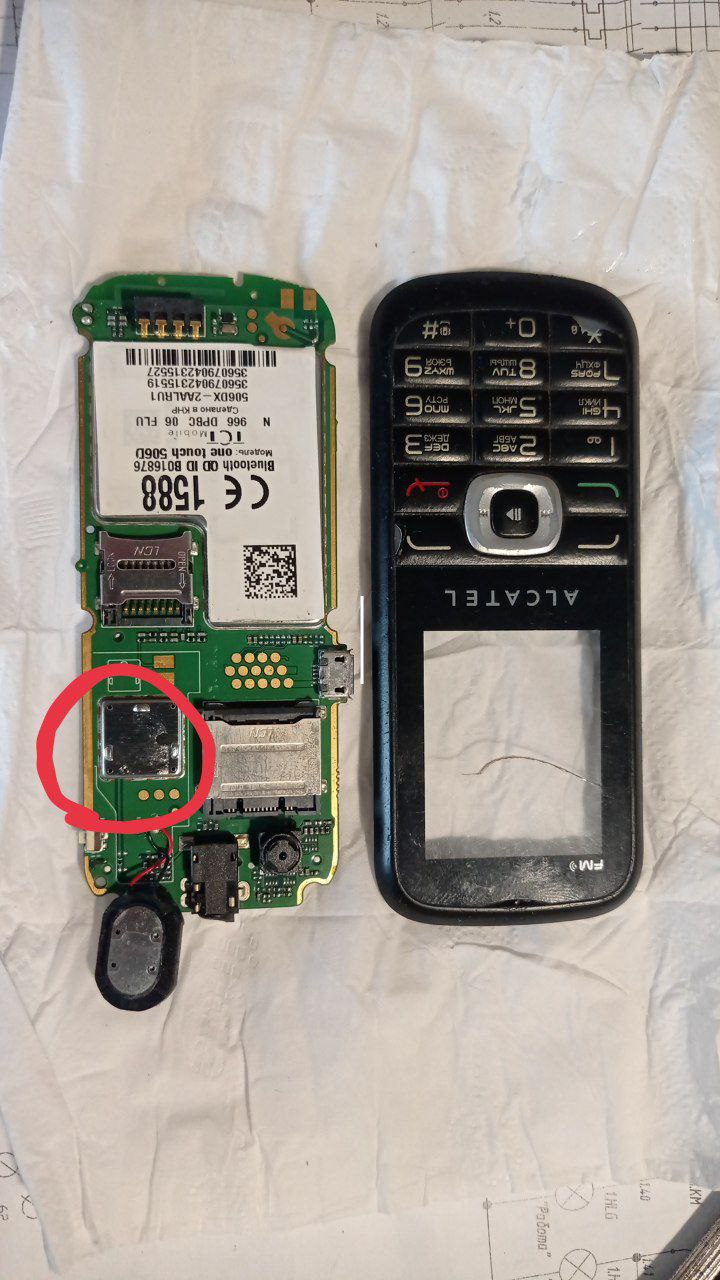

Приветствую всех. Господа телефонисты нужен ваш мудрый совет ) Уронили аля бабуляфон и динамик стал хрепеть и в наушниках тоже самое. Подозреваю что может выходной усилитель отвалился... Чисто гипотетически я предполагаю, что его надо искать тут под экраном? Или он должен быть под большим экраном? С телефонами особо никогда дело не имел...
Комментарии: 23
Deazz
там радиотракт
Yuriy
То есть всё таки надо большой экран отпаивать?
Deazz
да. там или всё в одном чипе, или кодек с усилком в КП
Yuriy
Что такое КП?
Deazz
контроллер питания
Yuriy
Спасибо
Deazz
я за эту модель хз, смотря на какой платформе собран. у мтк помнится что всё в одном чипе на кнопочных, spreadtrumm вроде тоже, но что в этом за зверь - я не вкурсе
Yuriy
Ну щас отпаяю посмотрим
Adsky
в инетах грозятся что аж снап )))
Deazz
в кнопочных никогда не видел) но всё может быть
Yuriy

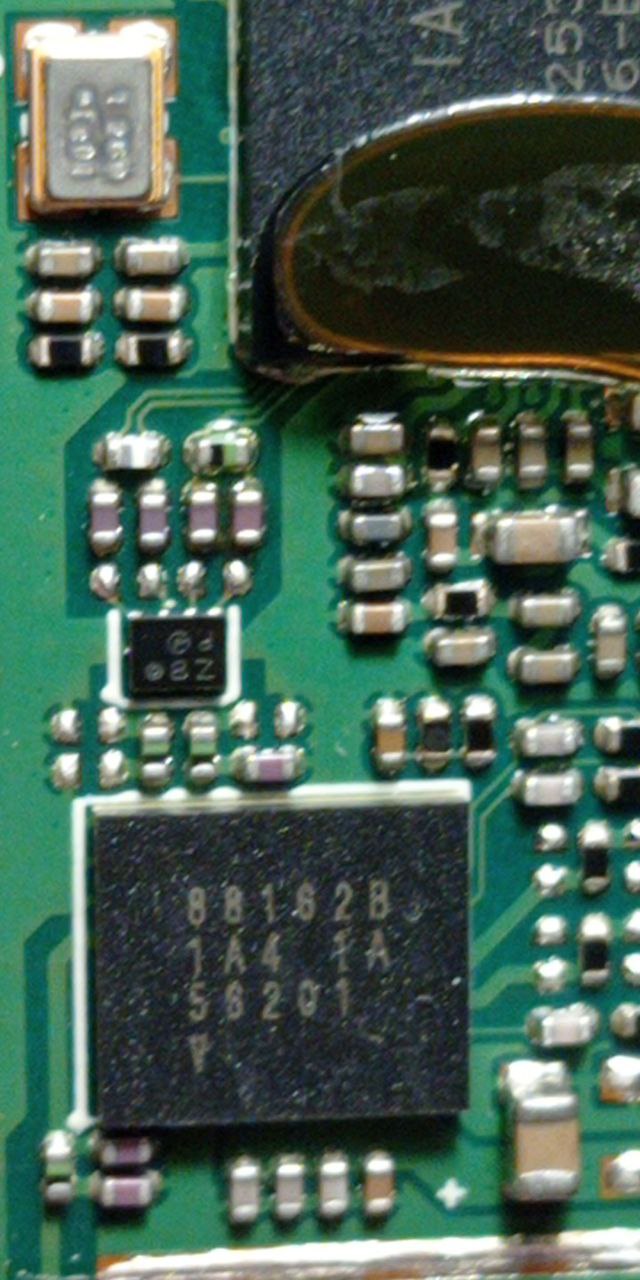

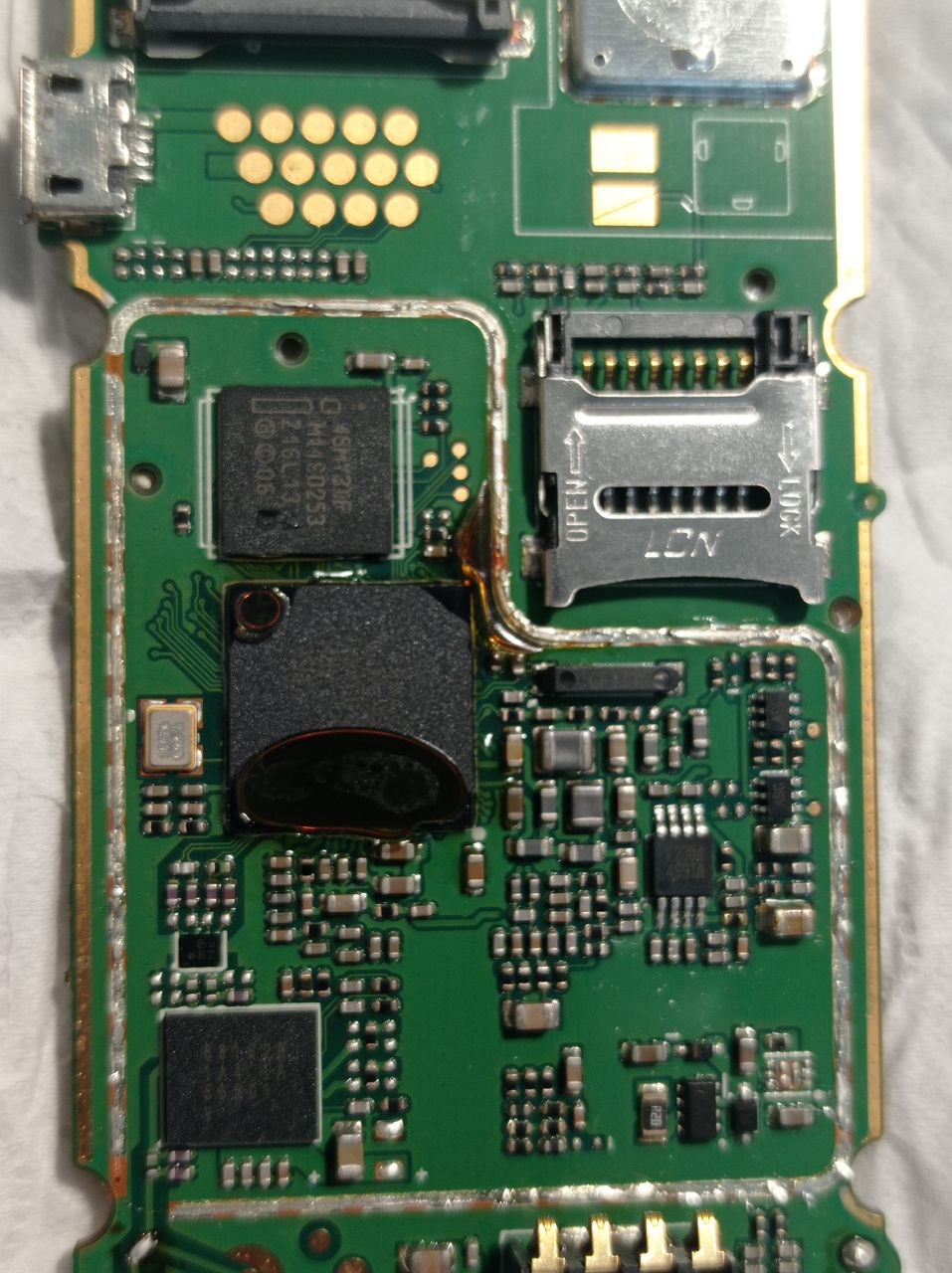

Вот такая красота получилась... Сверху видомо флеш ниже mediatek. И они под компаундом... В самом низу видимо КП, но он не bga. Даже знаю, что тут могло от удара отвалиться..
Deazz

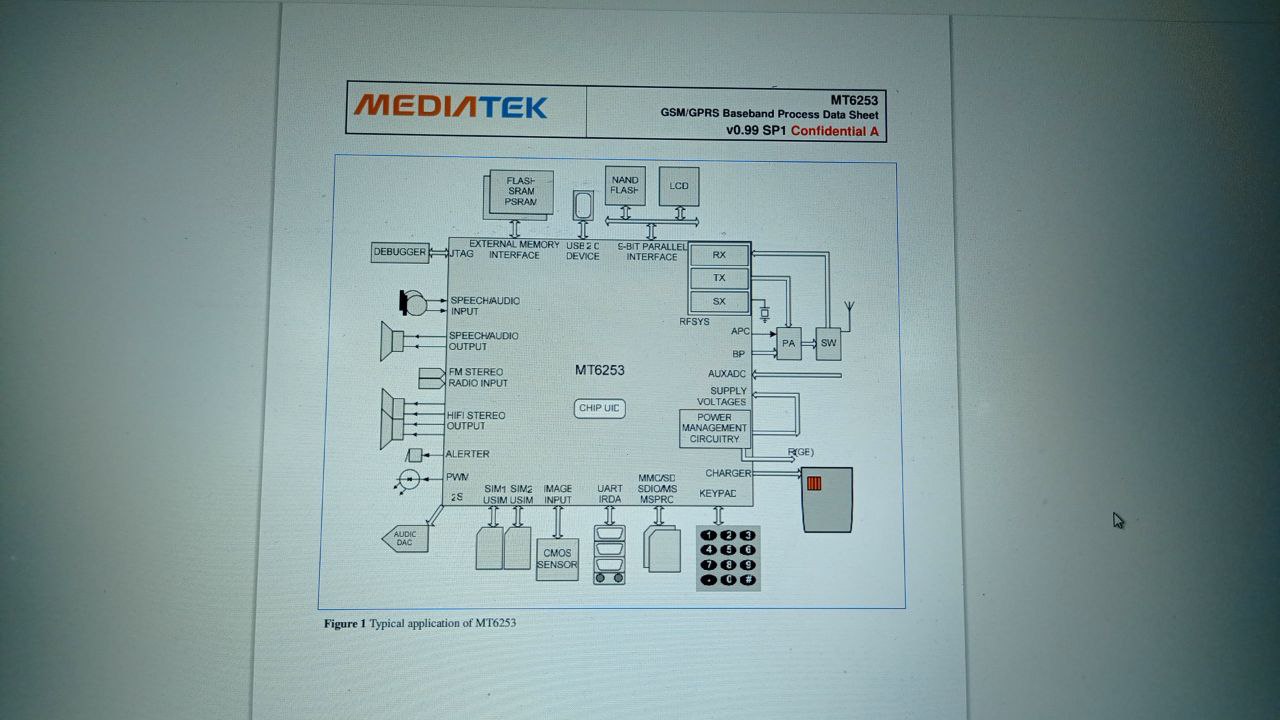

внизу тоже какое-то радио, если там синезуб есть, то возможно он Поищи ДШ проца или схему на таком же проце, в диаграмме будет ясно что к чему
Yuriy
То есть динамик может сразу к процу подключаться?
Deazz
легко
Yuriy
А что даже если проц под компаундом шары могут отойти?
Deazz
склоняюсь к реболлу так леново в компаунде чаще страдает отвалом чем любой другой без него вообще если искажения, то и не факт что отвал, перекатка мне не всегда помогала, а только замена. но таким говном я никогда не занимался в таких масштабах. попадалось что от падение дох именно чип, на более адекватных аппаратах своих времён
Yuriy

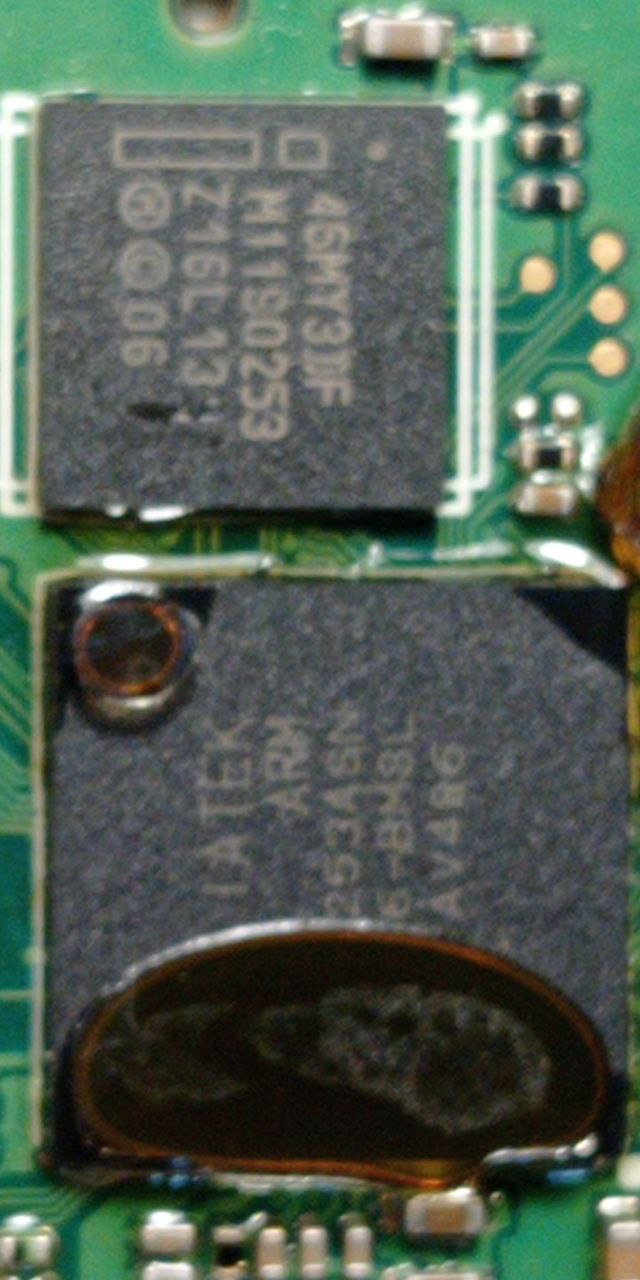

Вот такая красота
Adsky
о, расово верный медиатык всё-же для алкаштела
Yuriy
Не мы такие, жизнь такая...
Deazz
та отдай его нах
Yuriy
Кому? )
Deazz
если после выпайки экрана ничего не поменялось - выкинь при отвале на нагрев повёлся бы
Yuriy
Я же аккурат отпаивал
