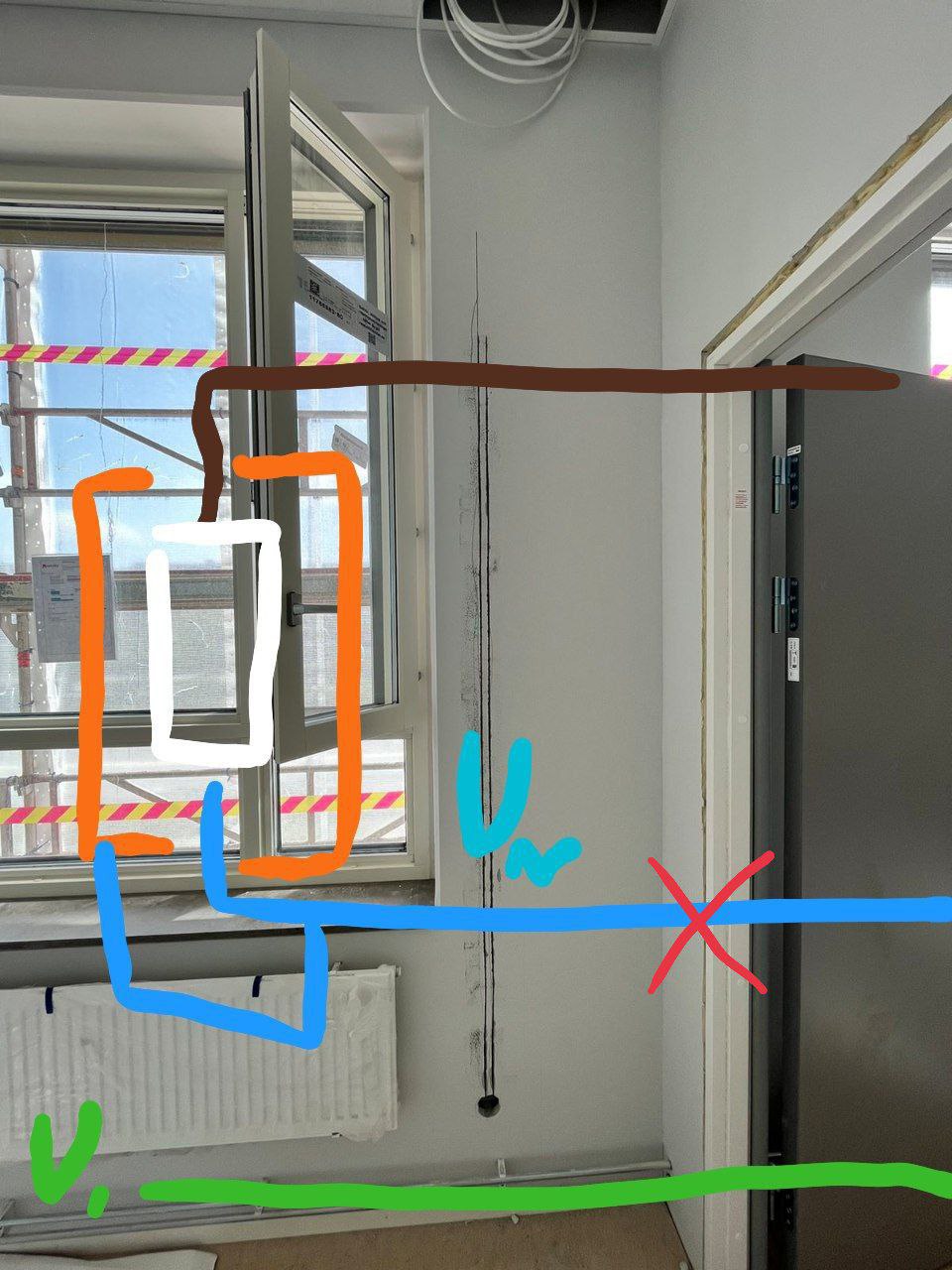

И так, я вижу это так Белое потребитель Синее коричневый понятно Ораньжевое корпус Vn потенциал на нулевом при прохождении тока через потребитель Зеленое Vштрих потенциал "земли" В моем понимании при пропускании через потребитель тока Vn будет отлично от Vштрих, соотвественно и корпус будет под напряжением Vn Где я не прав?
Комментарии: 22
Viktor
Ты путаешь ток и напругу) В этой цепи бежит ток, и в разрыве любого участка этой цепи будет разница потенциалов. В разрыве линии идущей на корпус разницы потенциалов не будет. Потенциал появится на корпусе только при обрыве нуля между точкой зануления и источником Например вот здесь
Alex
так что ли?
Krisich
Типо да В моем понимании это тупо паралельное подключение человека к потребителю
Viktor
Тяжелый случай)) Параллельно,- это когда человек возьмется за фазу, идущую на холодильник А так-это тупо шунт заземления с более высоким сопротивлением
Alex
если во сырой земле босиком стоять
Viktor
Не важно как. Всего лишь сопротивление будет меняться Килоомы или мегаомы- не важно
Alex
но если удачно зашунтировать, может ток стать заметным для человека ведь? щипануть, например?
Viktor
Что иногда и происходит) но это уже ненормальные условия, с плохой землей ТП
Krisich
Ага
Alex
ну вот он, наверно подсознательно это имел в виду
Krisich
То есть тут просто прикол в больших разницах значений сопротивления
Alex
сформулировал криво
Krisich
То есть если соблюсти определенный ряд условий(при условии сохранения неизменности схемы)-то через человека пойдет ток, верно?
Viktor
Микро-наноамперы итак идут)
Krisich
ВОООООО Теперь я понял всё, спасибо кто отклткнулся
Viktor
Сомневаюсь)
Krisich
Ну вот тезис-при системе заземления TNC при нормальных условиях работы, при касании человека на корпус-через него пойдет ток, но крайне малозначителен Верно?
Viktor
Этот тезис и при TNCS и при TNS верен тоже.. че вы прикопались к TNC))
Krisich
Хорошо, тогда вопрос, если у нас сопротивление человека условно стремится к нулю, а сопротивление потребителя константа, то у нас ток через человека будет возростать, верно?
Viktor
Ээ)) как то это ненормально)) но да, ток растет с уменьшением сопротивления, спасибо закону Ома)))
Krill
Тогда через человека будет проходить рабочий ток нагрузки, но при низком сопротивлении тела человека будут происходить всякие весёлые процессы, такие как нагрев и электролитические разложение жидкости в теле, сокращение мышц в теле, в том числе сердечной с фибриляцией
Alex
ну и если при этом ноль порвать, то будет еще шибче)
