Привет всем. Нужен совет по разводке дорожек на плате kicad'ом. В общем вчера занимался этим и немножко прио*уел, схема не огромная (деталей 50, в том числе микрухи), но мне хватило. В процессе пришёл к выводу, что единственный способ одолеть сложность - делить большую схему на блоки, разводить по отдельности, а потом соединять вместе. Для этого нужна возможность в pcb editor'е скрыть все детали кроме нужного набора (блока). Я не нашёл как, подскажите? Так же интересны ваши мысли о борьбе с возрастающей сложностью плат.
Комментарии: 50
Vasil
Компоновка, потом трассировка. Обычно хватает
Doctor
'компоновка' это с какой-то кнопки делается?
Vasil
Это можно румами в альтиуме если, ну или головой) Т.е. где что куда ставить, а потом уже дороги везти
Doctor
ну потом начнётся, а что бы и не до 30В, чтобы тестить стабилитрончики без смс ну головой это частенько слишком большой стресс
Anonim
Почему бы и нет? ;) я бы не отказался))
Doctor
ну я как-то даже сам задумался а чего бы такой не сделать, потом подумал, а как я буду ацпшить падение в 30в? наверное нужен делитель например на 10, а потом подумал что, но ведь тогда я и 0.6в поделю, а это уже днище, потому что у 10-битки ацп точность 0.003В, короче вместо 0.1% получу 5%, значит делитель на 10 нужен опциональный в итоге ну его нах
Argentina
ацп лучше в пределах 1В реализовывать. тогда оно хорошо влезает в 10бит с рефом в 1.1В
Anonim
Можно 12-битный ацп воткнуть;)
Doctor
ваще огонь, скрафтить девайс на полстола чтобы ...
Anonim
Почему полстола? Такой же как был - таким и останется;)
Argentina
в атмеге 10битный ацп. куда больше?
Doctor
ну я с атмеги и начинал мыслить там про аттини85 на неделе было
Argentina
а в ней помоему тоже главное нормальный S&H для ацп смастерить
Anonim

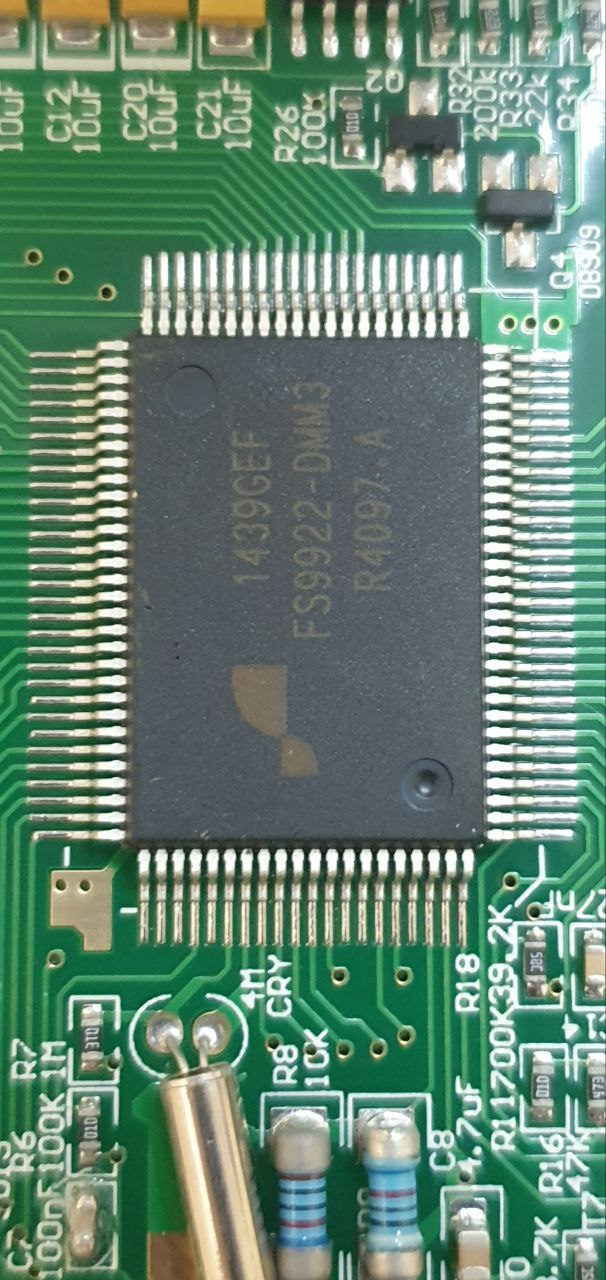

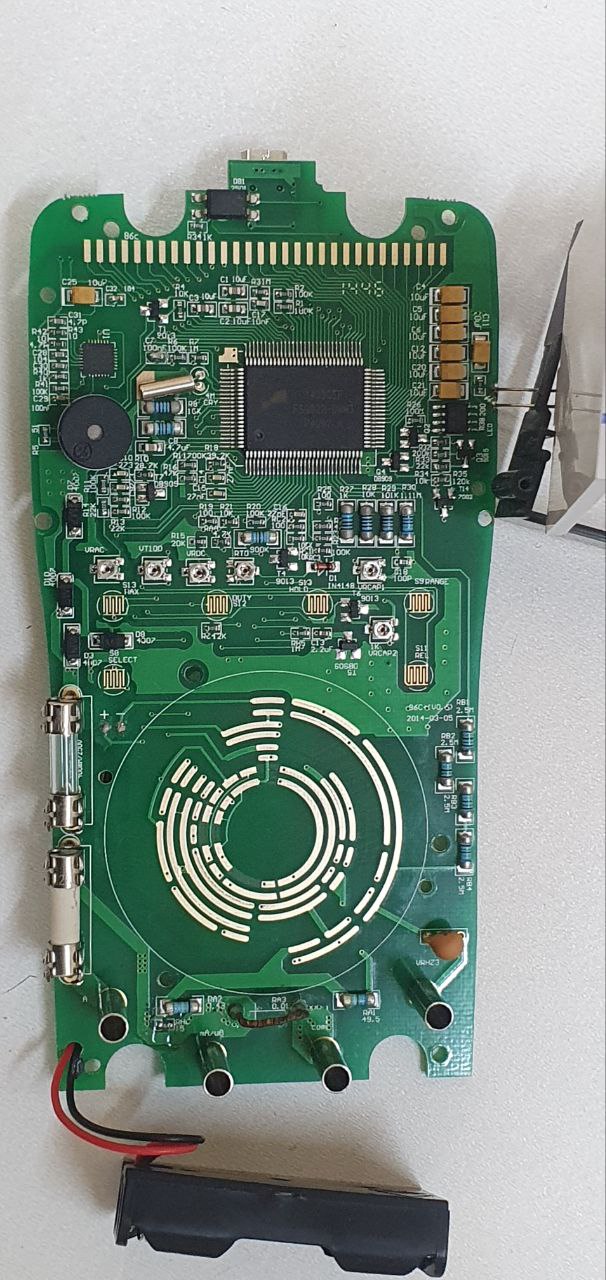

Я, конечно, могу посмотреть мозги в своем мульте...
Mezzo
Может просто готовый вольтметр присрать Но стабилитронам ещё и ток важен
Anonim
В смысле? Там ток не очень роляет для проверки
Anonim
Ну это решаемо добавлением дополнительной секции крутилки или пунка в менюхе;)
Doctor
в итоге все равно закончится изобретением импульсника и присиранием керамики, чтоб не пульсировало
Vasil
Обычно всё равно это делается головой, потому что внешние условия сам устанавливаешь
Doctor
со сдвоенными потенциометрами как-то разводил, потом понял, что во-первых надо тупо поменять первую и вторую сторону потенциометра на схеме и тогда всё прям гармонично на пцб встанет, а вот вторых еще и лево и право и тогда даже одной стороны хватит, эти вещи только с опытом кмк и то в голове не удержишь
Vasil
Ну до компоновки трассировку вообще делать смысла нуль)
Mezzo
Мне тут diptrace недавно рекомендовали.
