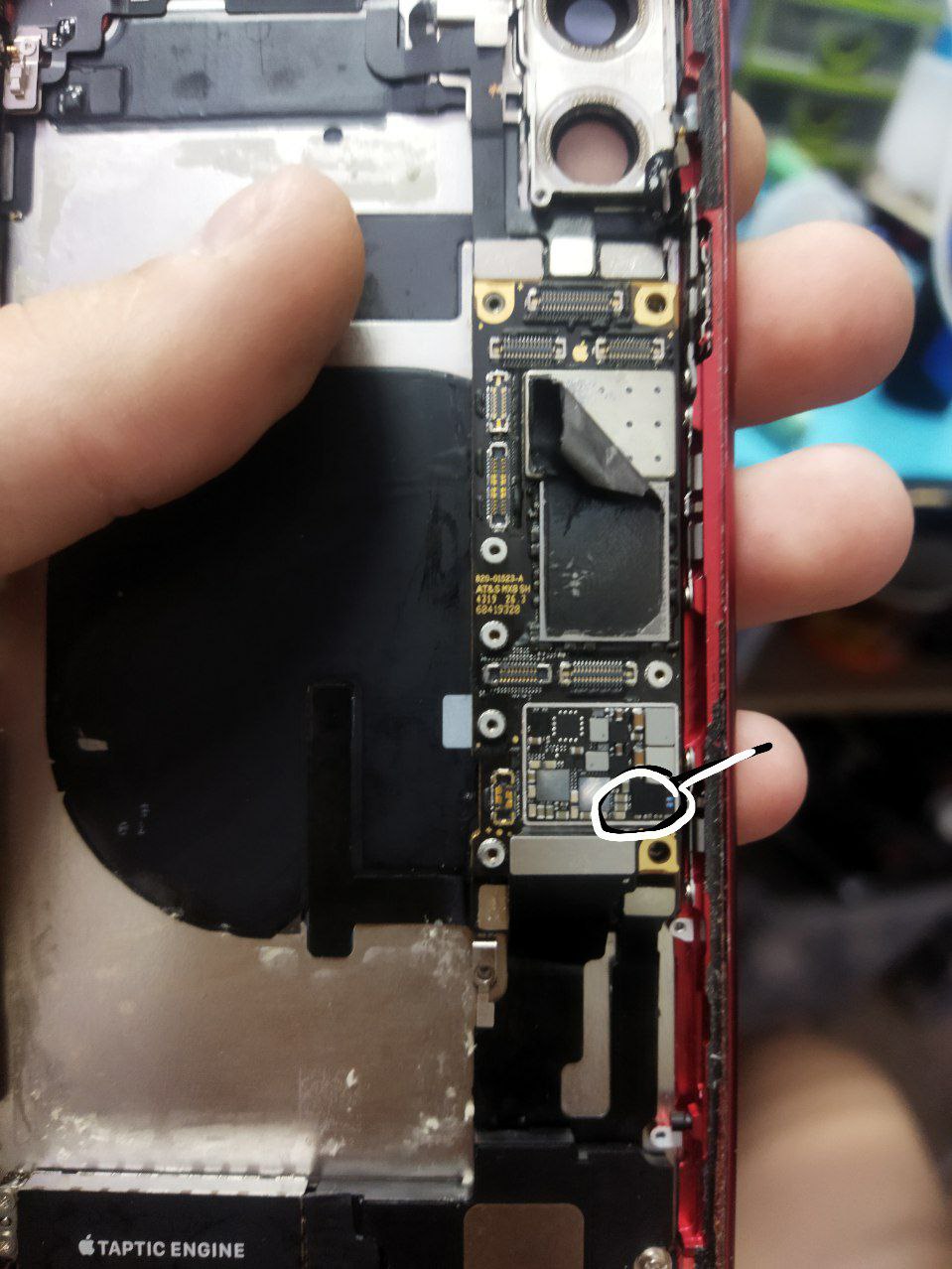

Доброго времени суток господа кто подскажет Афон 11 не заряжается грелась эта микруха еë поменял больше не грееться и не заряжается но телефон включаеться и работает Почему он не заряжается ПОМОГИТЕ
Доброго времени суток господа кто подскажет Афон 11 не заряжается грелась эта микруха еë поменял больше не грееться и не заряжается но телефон включаеться и работает Почему он не заряжается ПОМОГИТЕ
Комментарии: 17
Pavel
Начните с замеров. Питание, замеры разъемов, навесуха и тд.
Maksim
А можешь подсказать что мерить и какие должны быть подения напряжения
Pavel
В поиске группы думаю всё найдёте
Pavel
Завтра напиши, посмотрю в хинзяо- скину как е должны быть
Unitedd
Это по типу тристар там 5 в усб формируется и согласовывается линия swi в проце,делайте замеры swi
Maksim
Что такое сви
Unitedd
Средний контакт на разъем акб
Pavel
Диагностика зарядки Сначала убедиться что есть индикация зарядки, для этого 2 условия это целая цепь acc от разъема до тристара, и наличие 5в на тристаре. Если цепь целая, и падения на acc1, acc2, vbus в норме, но нет индикации, то это тристар. Если цепь в норме, тристар проверенный, но нет индикации, то плохая связь между тристаром и процессором. Целостность цепи или наличие просадок на линиях зарядки можно проверить воткнув dock flex test плату в разъем телефона и замерить падения на линиях идущих к контроллеру usb (tristar, hydra, krackin). Или мерять прям на системном коннекторе на плате. На линии usb_vbus должно быть open line, на некоторых iPad больше 2в, на линии acc должно быть 300-450мВ в зависимости от модели и на линиях usb_pd, usb_nd около 650-800мВ в зависимости от модели, но имейте ввиду линии usb_pd/usb_nd не имеют никакого отношения к зарядке, это чисто для синхронизации с компьютером. Далее если есть индикация заряда, но акб не получает заряд, тогда нужно в первую очередь проверить, видит ли кп/тигрис/янзы АКБ, проверяем в 3utools циклы заряда и жизнь акб, если отсутствуют данные и с б/у акб у вас показывает 0 циклов, значит обрыв линии SWI от среднего контакта АКБ до тигриса или от тигриса до процессора, также бывает что эта линия просаживает на самом процессоре, и надо попробовать поднять сопротивление подав на нее ток, если выровнялось и стало скажем 450мВ вместо 50мВ, то хорошо если не поднялось, то делаем подтяжку на эту линию от vdd_main. Из-за обрыва не будет полноценной зарядки, на iPhone 5/5s надо смотреть всю цепь от коннектора акб через фильтры до кп и на iPhone 6,7 через резисторы до тигриса и на iPhone 8, X, XS, 11 через транзисторы до тигриса/янзы. Кстати на выключеном такой аппарат будет заряжаться. Также убедится в том что 5в usb_vbus заходит в: на iPhone 5/5s в кп и тристар и на iPhone 6,6S, 7 в тигрис и тристар и в на iPhone 8, X в тигрис и гидру на iPhone XS/11 в янзы и гидру На iPhone 5/5S также нужно проверить целостность цепи между кп и акб это q2 и на iPhone 6, 6s, 7, 8, X, XS глянуть линию chg lx до vbus через катушки. Часто встречается болезнь на iPhone X, когда отваливаются 2 катушки L3340/L3341 и телефон не заряжается, это продиагностировать легко, достаточно воткнуть зарядку в телефон без АКБ, и если не будет потреба, хотя бы 60мА, значит катушки в обрыве и тигрис не может переключить ток от usb_vbus на vdd_main, чтобы запитать себя и другие линии на плате, чтобы начался процесс заряда. Есть небольшие различия цепи заряда на более новых моделях от старых, начиная от iPhone 8/X и выше, питание на гидру(потомок тристара) поступает не напрямую от USB шины, как это было ранее, а поступает через тигрис через резистор(r3335), эта линия называется usb_rvp, и если у вас нет вообще индикации заряда, то нужно убедится, что с тигра выходит напряжение через резистор и идет на гидру, если нет, то неисправен тигрис или отсутствует резистор. На iPhone 11 цепь зарядки такой же как на iPhone 8/X, но на iPhone 11 pro зарядка выполнена иначе, контроллер зарядки янзы(потомок тигриса) теперь находится внутри системного шлейфа, и зачастую проблемы с зарядкой решаются заменой самого шлейфа или его распайкой и замены янзы.
