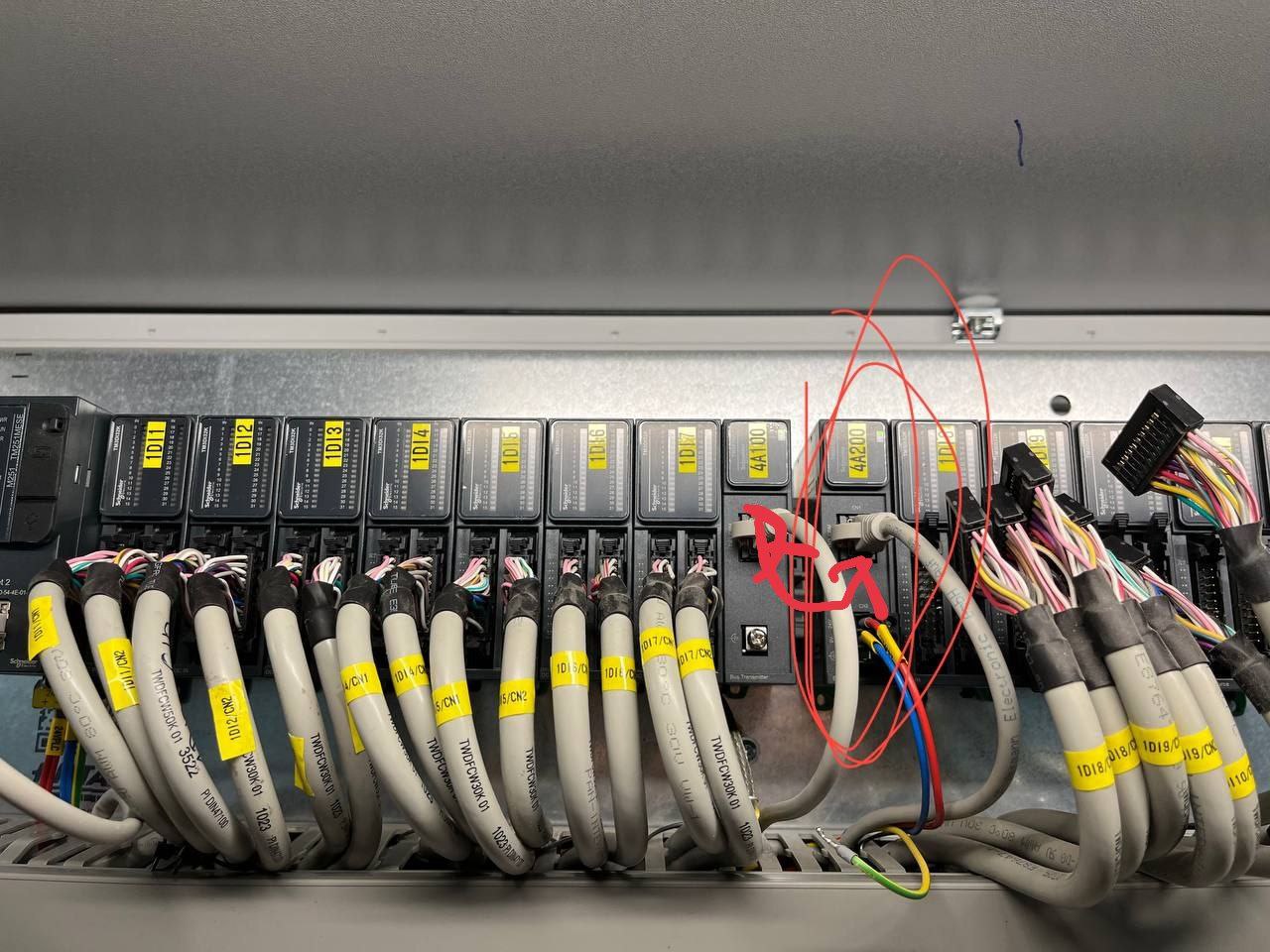

Добрый недобрый вечер товарищи, срочно выручайте Из за чего мог пыхнуть этот модуль 4A200? Нужно до утра найти причину и установить новый чтобы он не сгорел Он после «пыха» продолжил работать, линк мигает Ну как работать, я с модулей I/O скинул фишки пока что. А этот ресивер просто мигает линк
Комментарии: 20
Fedor
А земля от модуля давно откинута?
Iiy
Только что Земля звонится с нольвольт Может это причина
Aleksandr
Имхо, чего-то по земле прилетело
Evgeniy
Приемник был заземлен, а передатчик нет?
Kirill
Честно говоря, это похоже на маленький конденсатор. И проверьте ка пульсации на блоке питания
Iiy
И то и другое было заземлено. Но на этих переносках почему то земля звонится с нольвольт. А у меня в щитовой между землёй и нольвольт потенциал Может это и есть причина
Evgeniy
Эти модули расширения шины вредные, часто из строя выходят
Fedor
У вас же транспортироака сухой сыпучки. Должно быть огромное количество статики. Смотрите чего у вас с выравниванием потенциалов.
Iiy

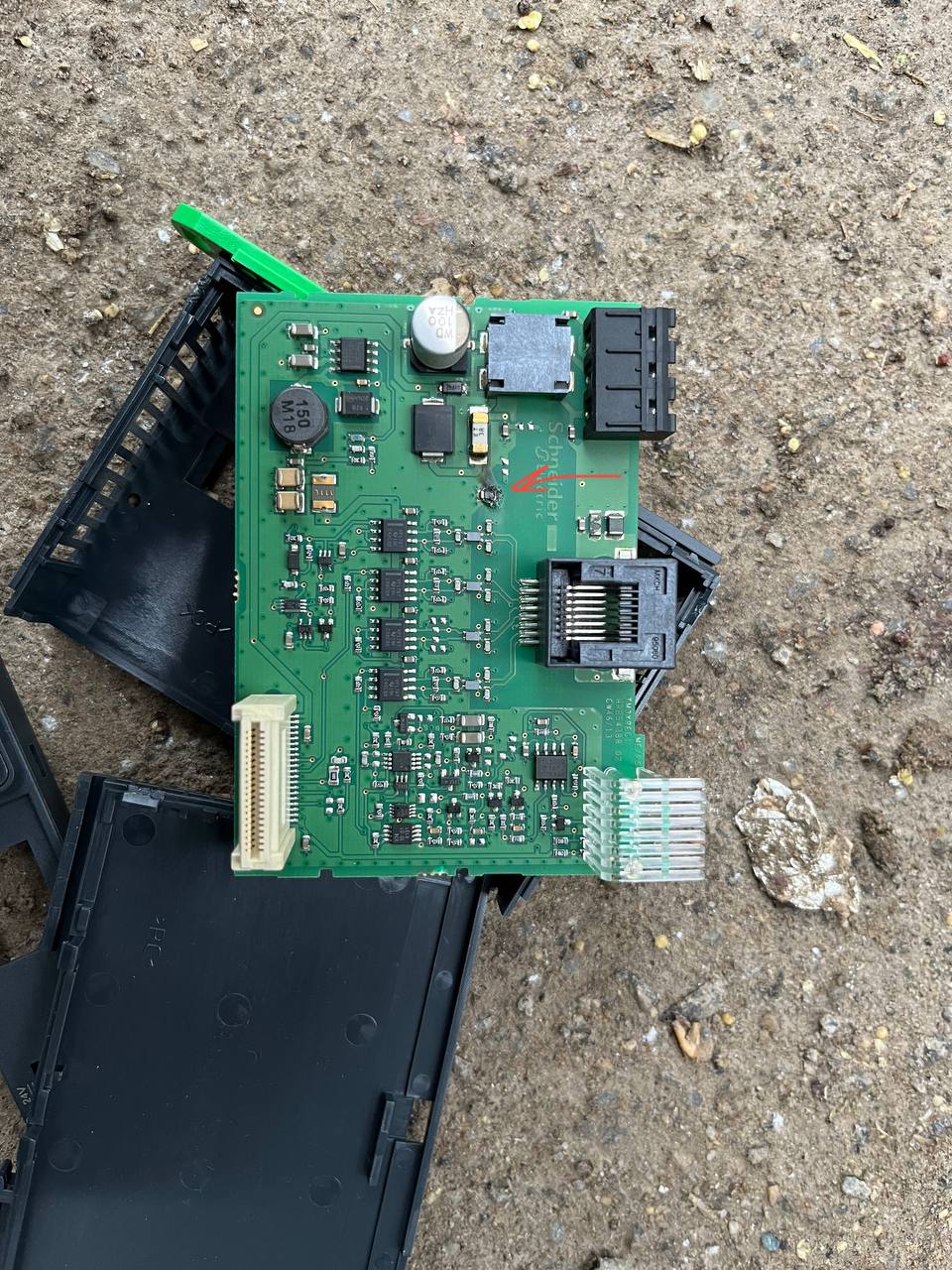

Кажется нашел. Один контакт этого кондера звонится з землёй а второй с нольвольт. У меня в щитовой есть потенциал между этими линиями, если взять с блока питания нольвольт и коснуться земли то есть корпуса щита то искрит и БП уходит в защиту
Fedor
А теперь поищите объединение земли с нулём на откинуться разъёмах.
Evgeniy

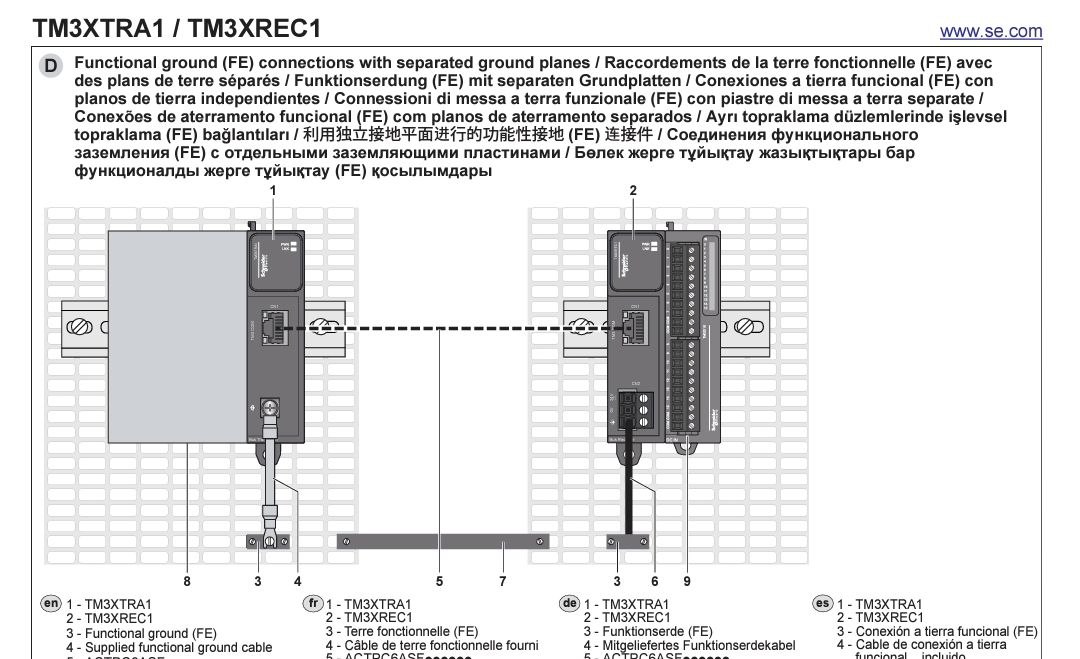

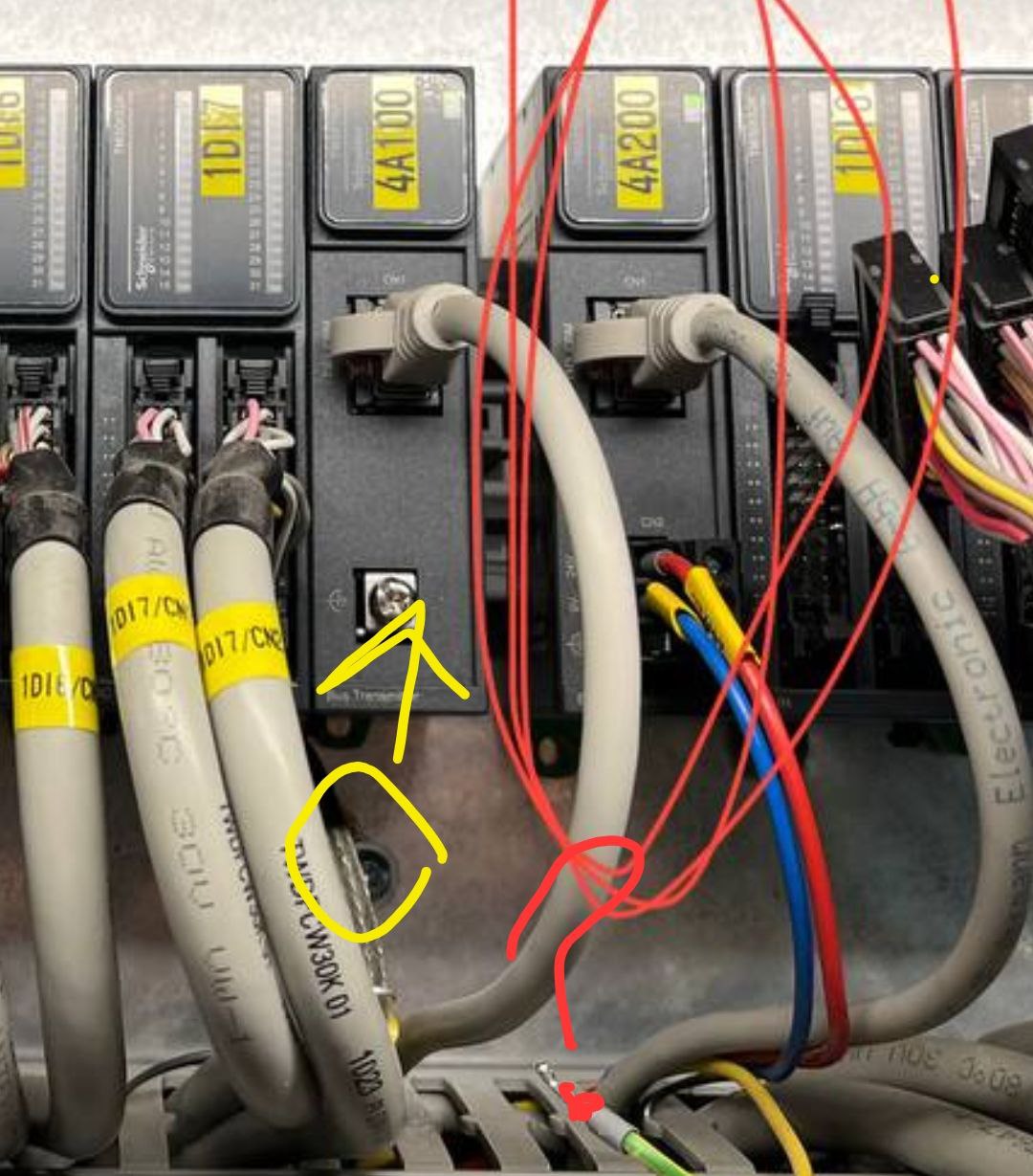

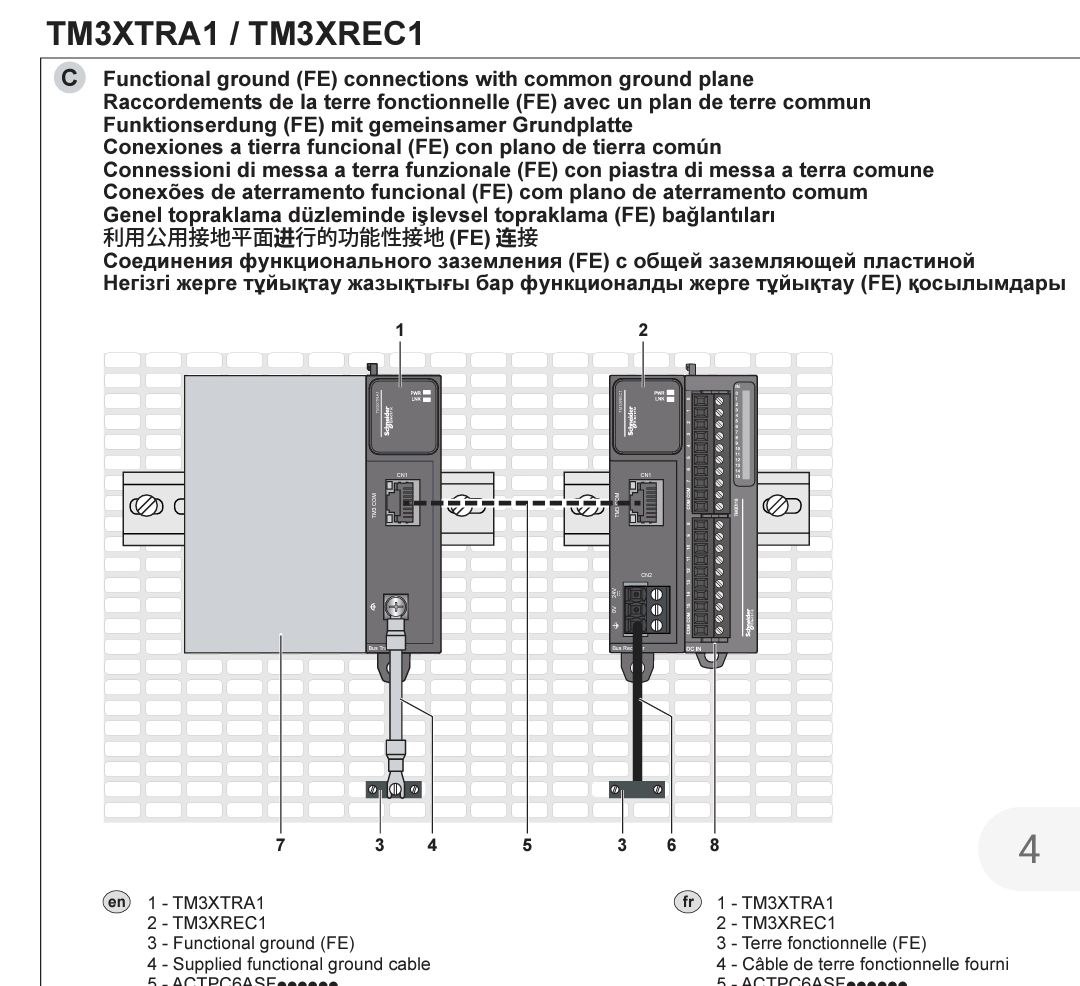

Так у вас возможно и заземление то нет. Тогда лучше было вообще PE клеммы на сборке ПЛК не подключать У вас заземление передатчика на корпус прикручено? А кабель PE на приемник откуда приходит?
Iiy
Было прикручено и на передатчик и на приёмник земля самой панели щита Щас отсоединил вроде работает
Fedor
Патчкорд я так понимаю вот так соединён?
Evgeniy
На будущее, лучше каплер TM3BCEIP ставьте вместо этих модулей расширения. Их многие палили, даже я пару спалил))
