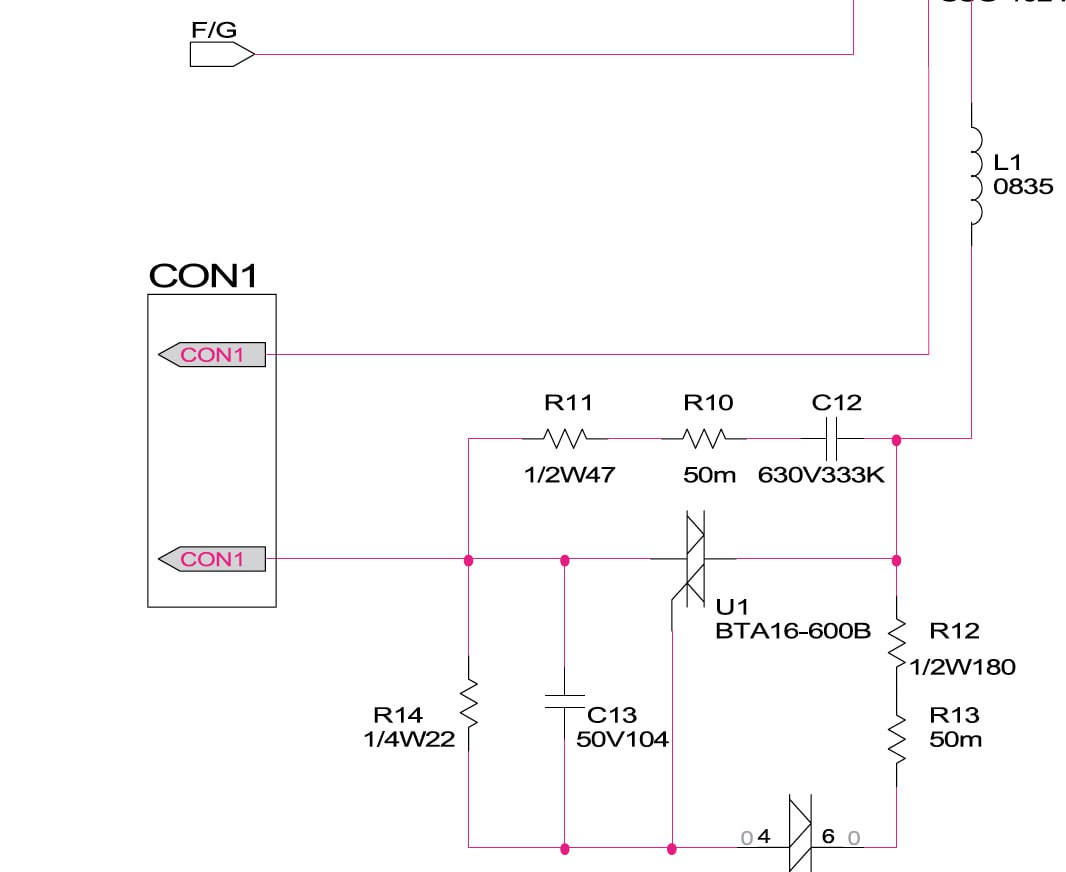

Здравствуйте. У меня тут принтер Samsung SCX-4200 , пытаюсь запустить , но никак. При нажатии на кнопку включения , ничего не происходит. На прилагаемой схеме (нашел в интернете) указано , что на выходах 2, 3, 4 con2 должно быть по 24 вольта. По факту у меня на первом , втором и пятом контактах - по нулям. На третьем и четвертом - по 5 вольт. Визуально на плате не нашел подозрительных элементов. Пробовал звонить некоторые кондёры (выборочно) - не прозваниваются. Предохранители не сгорели. Дальше не знаю , куда думать. Буду рад помощи или подсказкам.
Комментарии: 81
Mezzo
На с102 сколько?
Almazbek
23.3
Mezzo
Ну питание у тебя есть Теперь ищи почему его нет на разъёме
Almazbek
легко сказать
Mezzo
Набрать 3вт, плюс охлаждение Ещё легче сказать 800 евро
Almazbek
там по факту не все резисторы стоят , вместо некоторых перемычки
Novichok
Как перемычки?
Anonim
Резисторов на складе не было, поставили перемычки
Mezzo
Схему долбоеб рисовал
Novichok
Че даёт эти 3вт? А как связано с охлаждением?
Anonim
ты имеешь ввиду почему не въебали один огромный керамический резистор на 0,72, а воткнули 5 штук по 3,6 ?
Novichok
Зачем нужна нагрузка 3вт из резисторов ? И какое отношение имеет эти резюки к охлаждению
Anonim
Когда через резистор проходит ток он греется
Aleksandr
у мелких кусочков площадь рассеяния выше, чем у одного цельного куска можно ребристым родиатором сконпенсировать
Mezzo
А ещё мелкие дешевле
Anonim
И всегда есть у каждого в холодильнике А большие резисторы надо еще искать, по помойкам ходить, деда вызывать
Vasil
Потому что некоторые бп без нагруки с ума сходят
Mezzo
И их могли купить 100 тысяч штук
Novichok
Ааа понялл.. спасибо
Almazbek
А вот ещё вопрос : Сколько вольт должно быть на контактах con1 ?
Mezzo
Написано жэ
Almazbek
con2 вижу (справа) con1 не вижу (слева)
Mezzo
Это стабилизатор, регулятор на симисторе Смотри куда идёт этот кон1
Almazbek
и всё же я не пойму. Сколько на нём должно быть? К нему коннектор цепляется и вглубь принтера уходит(не вижу куда). Провода у него толстые ,в отличие от остальных
Novichok
Сон1 слева, наверно 220в на выходе
Mezzo
Схему смотри Там от 220 и менее
Almazbek
0 показывает
Anonim
Ну печка выключена потому что
Mezzo
Там должно 24 приходить А у него не приходит
Max
там напруга только при печати должна быть
Novichok
Ну правильно потому нет 24в
Anonim

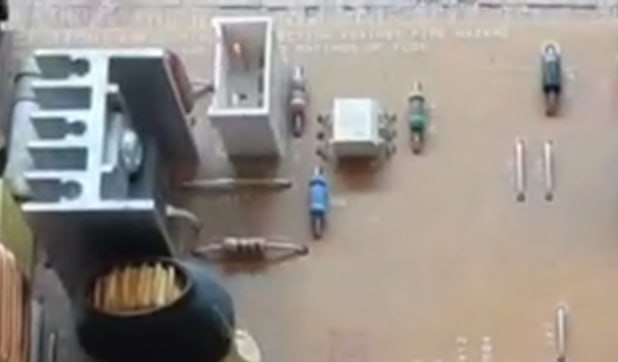

Это CON1?
Almazbek
да
Anonim
Ну судя по симистору и оптрону, здесь 220 Печка скорей всего
Mezzo
Короче ищи причину почему у тебя нет +24 на con2
Novichok
У тебя переключатель на выходе 24в стоит, может она испорчена
Almazbek
там концевик
Mezzo
Она сук
Almazbek
он работает , проврял
Novichok
У тебя же там перемычки)
Max
на печку скорее всего. основной по мощности потребитель в принтере
Novichok
Внизу написано
Novichok
Начни с выхода транса 24в шупать напряж
Novichok
А зачем столько резисторов паралелят?
