Ребята!!! Будьте добры.. Помогите разобраться ... В не обычном решении поставленной задачи на мой взгляд.. Суть.. есть некий ПЛК.. У него есть свободных входов 2 дискретных.. и один аналоговый.. Так вот, а надо подключить херову кучу датчиков... Скажите!!! Придумал тут... Я могу поступить так... Чисто теоретически ..
Комментарии: 60
Anonim
Но лично я знаю пример, как пацан лет 20 на это подписан, потому что ДЦП и нормально общаться и учиться он не может. Смотрит мульты да каналы бебиборн, музню. Пока мама помогает то норм, но что будет дальше не хочется думать... Пичаль
Vasiliy

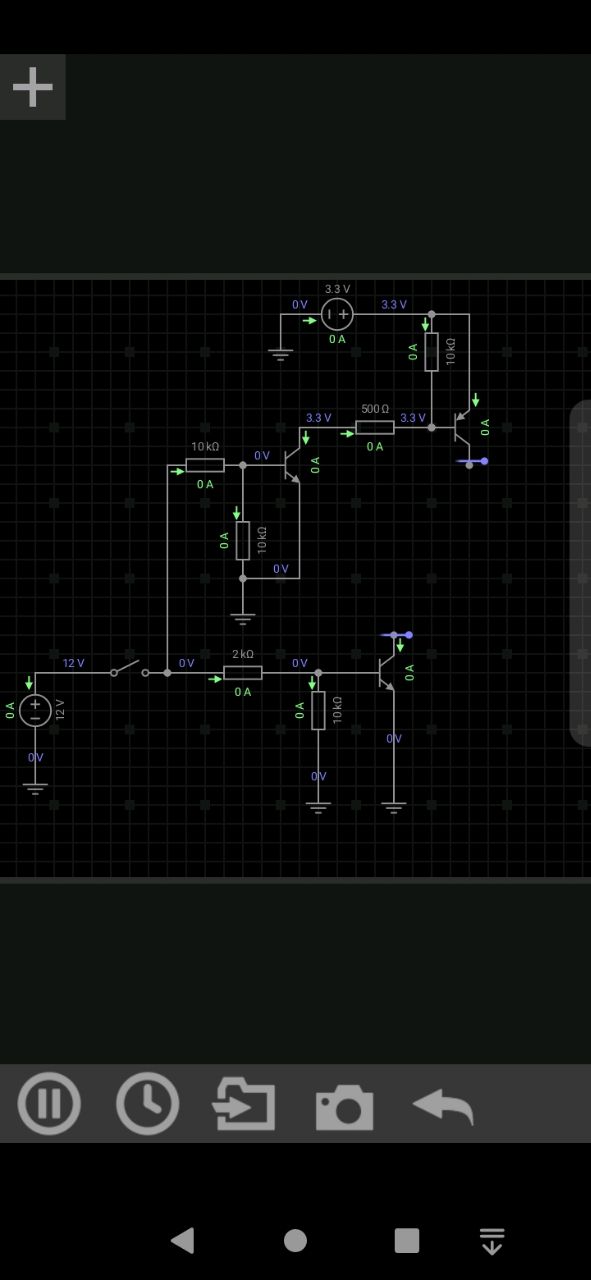

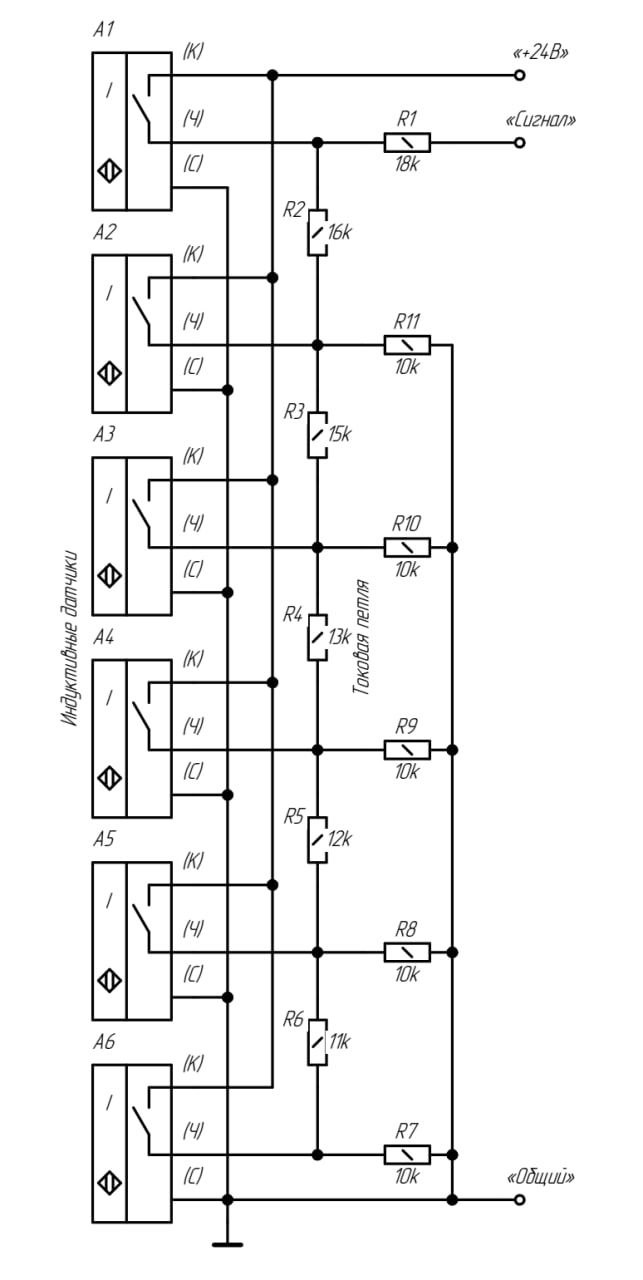

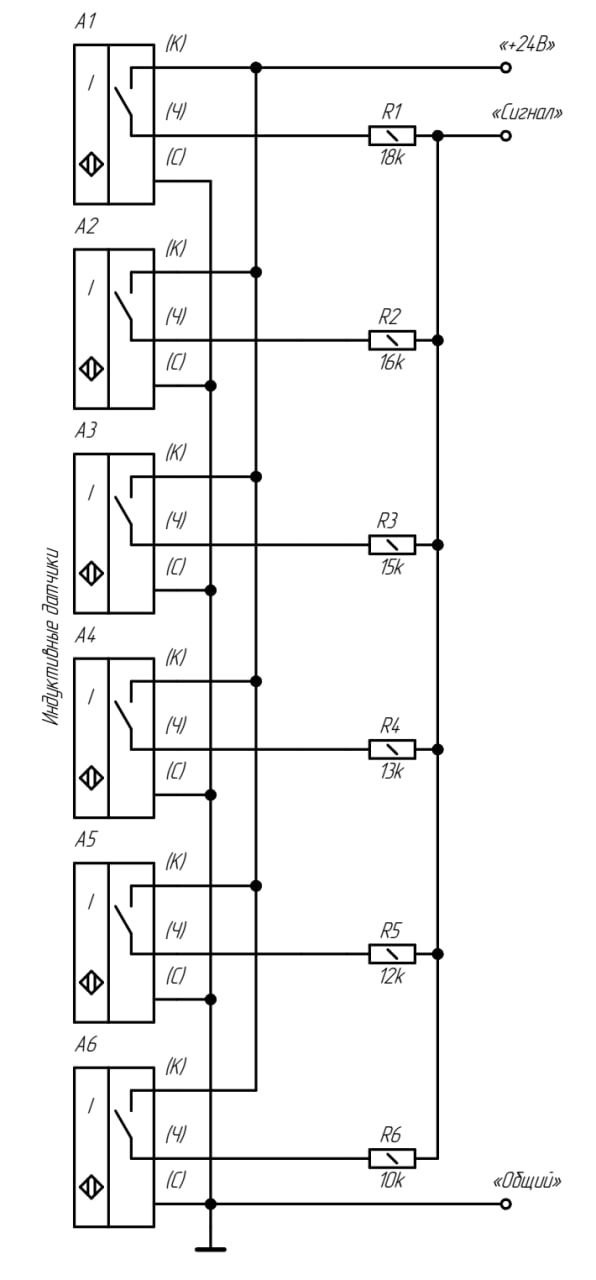

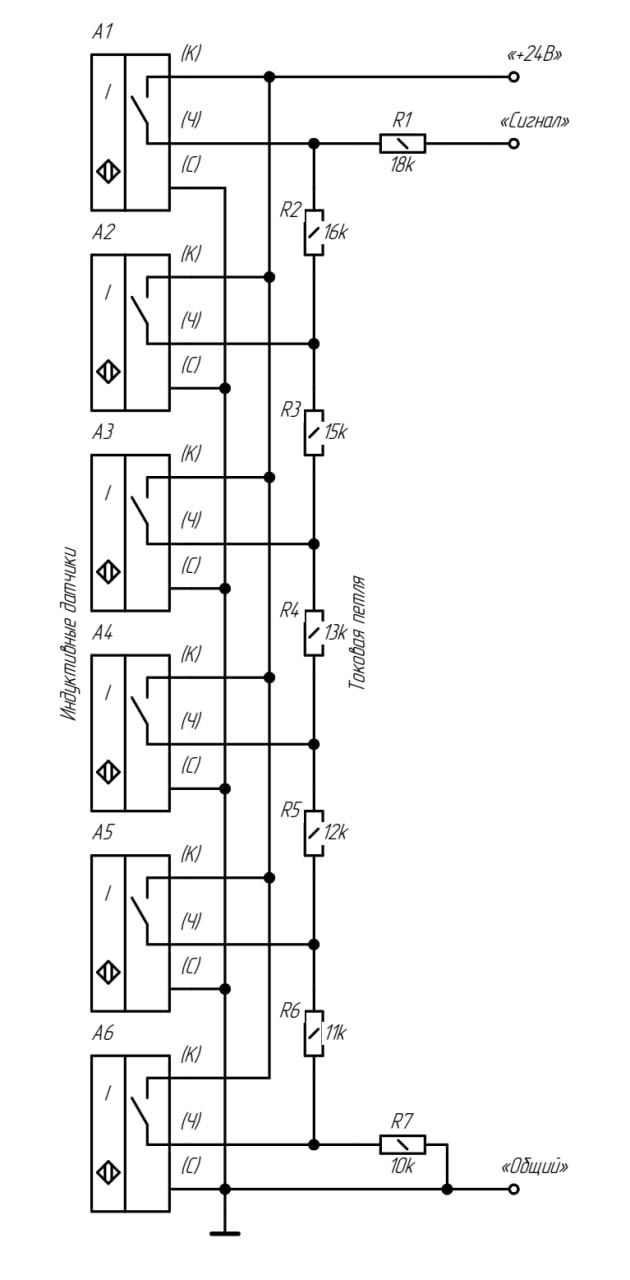

Схема 1. Вот, придумал!!! Я же могу сделать так? У меня на ПР100 есть 8 аналоговых входа (по сути АЦП). 4 токовых, и 4 напряжение.. По сути, я вешаю на аналоговый вход Токовую петлю! Смотрю уже контроллером, какой сигнал приходит.. Резисторы подобраны из ряда Е24 таким образом, чтобы избежать кратности, или другими словами линейного изменения тока.. Т.е. ток меняется ступенчато, и я это могу отследить.. Т.е. любая последовательность включение датчиков, мне будет давать заранее определенный результирующий ток в цепи линии Сигнал. И уже этот результат обрабатывать.. Схема 2. Так наверное будет правильнее.. чтобы датчики которые находятся между включенными датчиками, тоже откликались.. Схема 3. Блин.. Или так?.. Помогите разобраться.. Спасибо
Anonim
Стоп, ты же сказал что у тебя только три входа
Jirafivanich
I2c нет?
Anonim
А тут уже 4+8 Тоже хотел предложить
Vasiliy
Да хоть 30 шт... Сам смысл того что я описал..
Vasiliy
Да.. а датчиков нужно подключить херову кучу!!! Нет, в этом ПЛК нет айтуси
Anonim
А нааналоговый подавать переменный уровень который кратный номеру устройства Сделай
Jirafivanich
Spi?
Anonim
Маловато выводов
Jirafivanich
Рили?
Anonim
Ш2С только
Anonim
DI, DO, CLK, RST
Jirafivanich
А шо, в самой плк тоже нет спи? Токмо виртуальный?
Anonim
Дыа
Jirafivanich
https://t.me/easyelectronics_and_mhl/542119
Vasiliy
Смысл смотри выше!!! Есть один допустим 0..20мА вход аналоговый.. Как мне на негонавешать 30 датчиков дискретных???
Anonim
Уже 4 Еще CS
Vasiliy
Примеры схемных решений, я предоставил... Помогите понять какое выбрать
Vasiliy
Так никто не делает .. мы первые
Anonim
Мдауш
Vasiliy
В нет информации по такому вопросу в корне нет ..
Anonim
Тогда делайте виртуальный протокол через (анус) Аналоговый вход можете оформить как 8-12 бит цифровой виртуально и пару битов управление, остальное дата
Vasiliy
Через анус именно вы и предлагаете... Я предлогаю через нормальные проходы.. схемы выше посмотрите, если есть возможность осмыслить.. подскажите пожалуйста, что лучше выбрать..
Anonim
Старинная легенда гласит что ниндзя умели пролазить сквозь дыру 20*20см. Верим. Научитесь как ниндзя Какие проходы, если их всего три Ничего не понятно
Vasiliy
Датчики дискретные.. чисто есть сигнал.. нету сигнала.. ставить перед ними какой-то шифратор в код! Это гемор!!
Anonim
Так три порта всего...
Vasiliy
Вы не поняли сути .. почетайте за токовую петлю..
Jirafivanich
Тот случай, когда имеет смысл выбрать другой
мкплкAnonim
Это бред
Vasiliy
ПЛК.. Могу поспорить что нет!
Anonim
Там усложняется код очень сильно, потому что придется дерибанить сигналы с АЦП Это сразу тайминг шакалится
Vasiliy
Хрена их дерибить запомнил примерно диапазоны +/- 1мА.. и юзай.. в чем сложность...
Vasiliy
Вы потом поймёте о чем речь .. когда поймёте..
Anonim
Цифру проще обработать Тем более два порта есть, сделать аналог айтуси
Jirafivanich
Я пока не могу понять суть задачи
Anonim
Один аналоговый можно юзать как идентификатор устройства и подключить его через токовую петлю, но туда данные слаться не будут Еще надо менеджер очереди Раздавать квоты и ожидания Как сперматозоидам в матку
Jirafivanich
А скажи ещё чтонить на высокочастотном
Anonim
Автор хочет все слать через один аналоговый Типа 1wire DMA
Jirafivanich
Ну пусть ево и реализует
Vasiliy
Суть задачи: 1) Есть только 1 аналоговый вход (свободный) на ПЛК, - это токавая петля (0..20мА).. 2) Есть 30ть дискретных датчиков! Дискретных Карл!!!! 3) Задача: завести их все на токовую петлю ..
Karboflex
А плчему 0 20 а не 4 20
Jirafivanich
Не истери. В твоей религии запрещено использовать что-то ещё из электроники? Или у тебя тестовое на собеседовании?
Anonim
Не надо изобретать
Vasiliy
В чем я не прав то был?..
Karboflex
Если зажать 1 датчик а потом ещё 3 то ацп мозг сломает)
Vasiliy
На ПЛК есть токовая петля свободная и все!!!
Anonim
Как ты хочешь слать вообще это все
Daniil
Попробуй R-2R цепочку собрать
Daniil
Вопрос номер раз, 2 датчика могут одновременно сработать? Если да то нужно так упарываться с номиналами чтобы отследить срабатывание датчиков, а может проще R-2R собрать
Anonim
Виртуальный
Vasiliy
Типа токовая петля короче... А контроллером уже слушать.. И понимать какой сигнал приходит..
Vasiliy
Вот!! Чтобы долго не листать ..
Karboflex
Мукс демукс И модем)
Vasiliy
Вот.. начало..
Andrey
если данный агрегат занят чем-то довольно важным, и его сбой может вызвать серьезный ущерб - лучше прицепить эти датчики по расширителям через modbus.
Vasiliy
Спасибо. Да не.. там просто индуктивные датчики на шибирах.. и смотрит открыто/закрыто
Andrey
ну, а если будет ошибочная информация "открыто-закрыто"??
Vasiliy
Там просто насос песка, пневмо магистраль .. у него есть сброс по давлению
