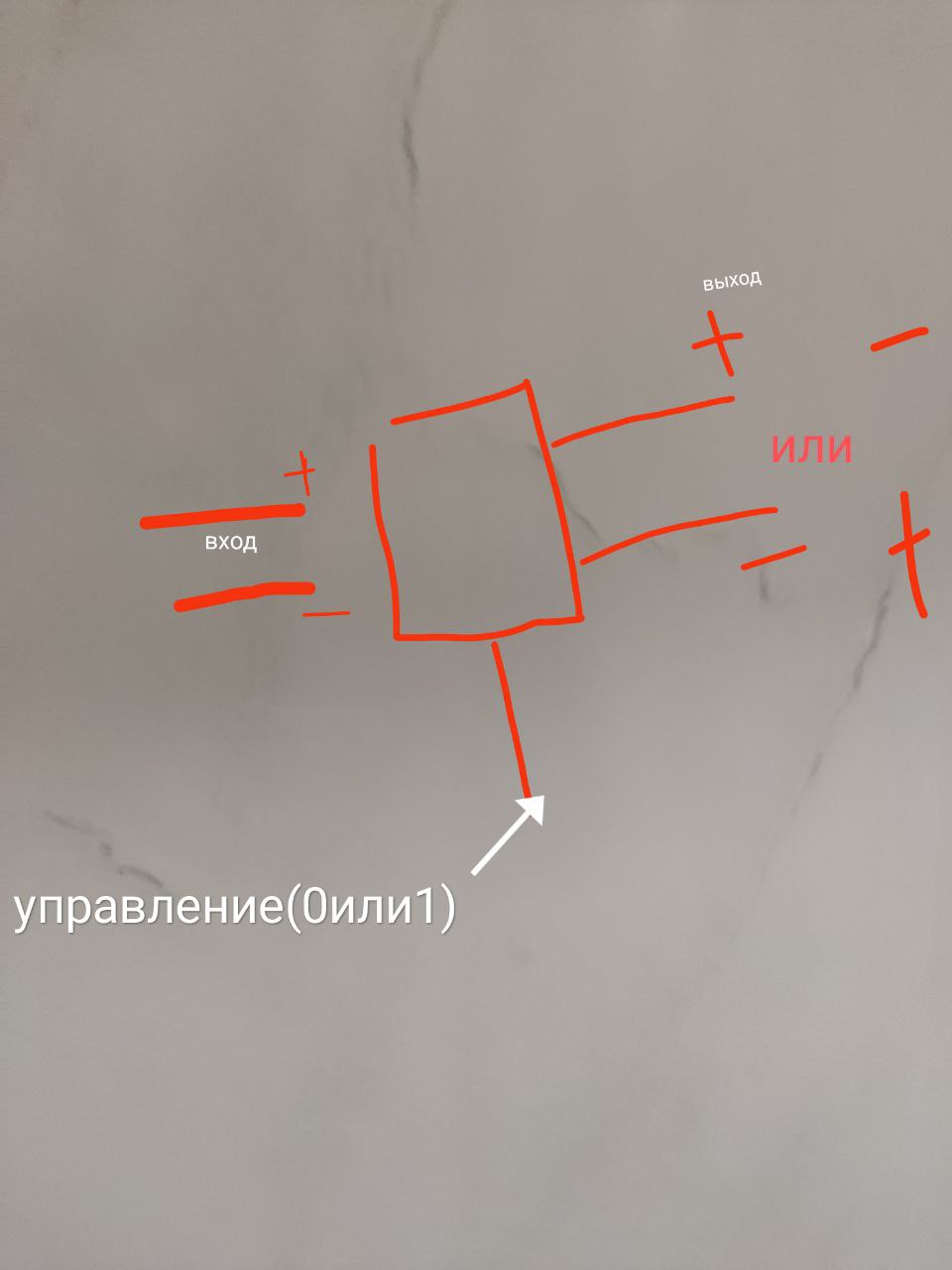

Полазил в инете и...... ... не нашел.... Вот по сути что нужно. Токи до 2х ампер, напряжение 3-5вольт. Но главное размер! Нужна маленькая! Максимум 10ммХ10мм... Я просто не знаю как прописать в поиске, а возможно что уже и находил, но не понял как подключается) Я только начинаю свой путь электронщика, помогите, знающие люди, с названием и подключением..
Комментарии: 10
I-one
человече, я ща даташит смотрю на ПОЛУмост и у него самые скромные размеры 9,9 на 14,5 только у одной микрухи но у меня BTS7960B в готовых IBT_2 модулях и управляются ТРЕМЯ проводами - направление (полярность) и шим
Yanis
D 10*10 можно поместить 4 транзистора в sot23-3 c током 3-5А и один инвертор, так что вся схема будет управляться одним проводом
I-one
в сантиментр на сантиметр? не спорю, физически мб и да, а что с нагревом будет?
Yanis

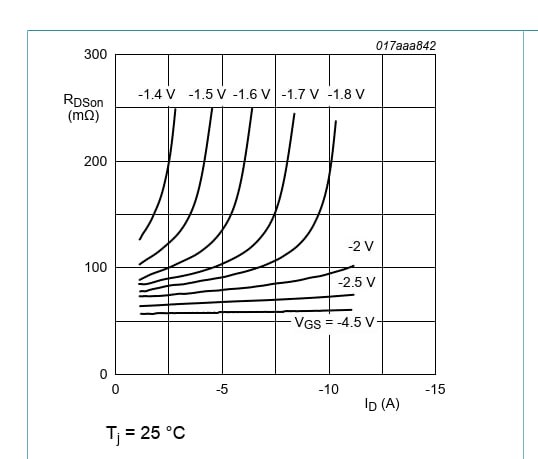

В задачке ток 2А. Возьмём например PMV65XP, при сопротивлении канала 58 мОм будет выделяться 230 мВт, даже на стандартном футпринте это перегрев 50 градусов. Второй ключ будет N канальный и лучше. В итоге в сумме не больше 0,4 Вт, на см2 без проблем
Vasil
Это всё хорошо для затворного большого, а тут про это ни словом, ни духом
Yanis
Затворный?
Vasil
Напряжение затворное там не 15В если, то сопротивление канала выше и ток предельный ниже
Yanis
В целом да, но можно взять транзисторы с низким пороговым напряжением, так чтобы хватило 3В на затворе. Тот из примера уже при 2,5В будет достаточно открыт
Anonim
А нет какой-нибудь обычной микросхемки, без довесов, чтоб она выполняла эту функцию?
Yanis
Да, как уже советовали, контроллер DC двигателя, H мост. Подойдут BL5617 или STSPIN250. У STSPIN250 есть даже вход Phase input который меняет полярность на выходе
