Комментарии: 14

1. Sergey

   • 10.08 2023 19:39:39

   Через спец реле безопасности, они жёлтые или красные с гарантированной сработкой контактов Счас уже не у компа, посмотрю, отвечу

2. Andrey

   • 10.08 2023 19:48:17

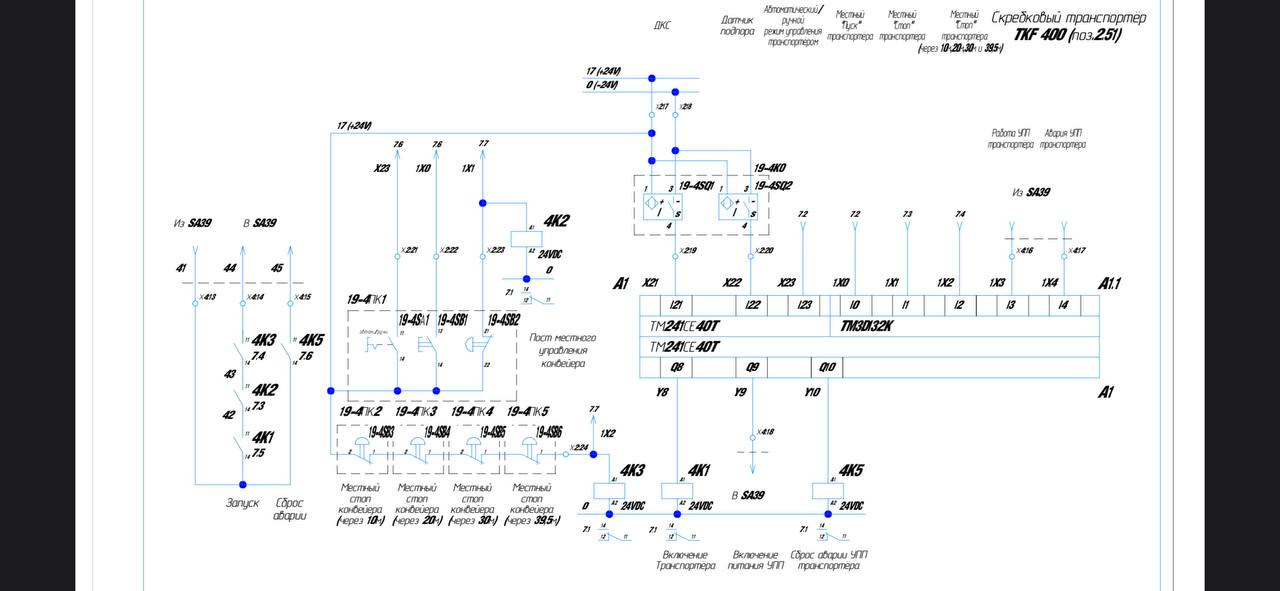

   Ну более-менее. Только непонятно, местный пуск кнопка с фиксацией, а стоп без фиксации?

   • Iiy

     • 10.08 2023 19:51:07

     Первая это не кнопка а переключатель режима управления дистанционное/местное. А стоп с фиксацией, грибок. Не знаю почему на схеме без

     • Andrey

       • 10.08 2023 19:53:40

       А, ну да.

3. Sergey

   • 10.08 2023 19:54:14

   По хорошему оно должно быть желтым, например finder 7s, если это устройство которое может травмировать работников конвеер, мешалка и тд

4. Sergey

   • 10.08 2023 19:56:18

   а делать все это на плк, только спец контроллеры, с сертифкатом sil2 выше

5. Andrey

   • 10.08 2023 19:58:58

   Я б ещё кнопки 19-4ПК сделал отдельно каждую, чтоб быстрее диагностировать неисправность обрыва линии или где нажали, но это как говорится, на вкус и цвет. А питание на релюхи контроллера откуда заходит?

   • Iiy

     • 10.08 2023 20:00:13

     Это куча кабеля и DI. Местные там уже знают что эти кнопки это 11-12 клеммник в коробке, где ставится перемычка))



     • 1ae42f0d

       • 10.08 2023 20:01:24

       ну так - самое главное знание от настройщиков, куда ставить перемычки и как наебывать пилцы

       • Sergey

         • 10.08 2023 20:02:02

         ну нельзя цепи безопасности только на плк, надо еще подстраховаться

6. Andrey

   • 10.08 2023 20:03:07

   Ну и ещё, в жанной схеме ручной режим реализуется тоже через контроллер, это уже местный-дистанционный наверно.

   • Iiy

     • 10.08 2023 20:04:19

     Да .
