Комментарии: 9

1. Ogurezzz

   • 14.08 2023 14:30:56

   Если сигнал слабый (высокоомный), То конденсатор может не успевать зарядиться до нужного уровня. Тогда Sample Time нужно больше делать.

   • Eugene

     • 14.08 2023 14:31:14

     О.

     • Ogurezzz

       • 14.08 2023 14:33:58

       А если сигнал приходит от операционника, то там тока хватит, чтобы за минимальный Sample Time зарядить кондер. Каким алгоритмом можно поймать фронт? Нужно решить 2 задачи: 1. автоматическая регулировка уровня излучателя (настроить, чтобы первая же полуволна была почти на всю амплитуду). 2. Подстраивать порог компаратора, который срабатывает по фронту.



       • Ogurezzz

         • 14.08 2023 14:59:40

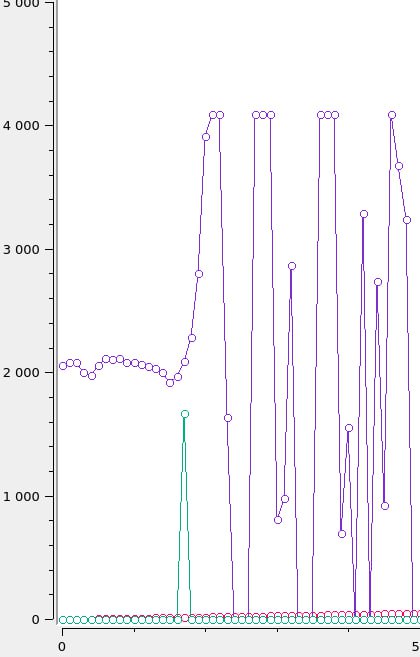

         Спасибо. Повторитель стоит. Снимаю с максималкой в 1Мсемпл. Ну определение максимума вроде получилось.



         • Bga

           • 14.08 2023 15:01:19

           Что за софт?

         • Sexst

           • 14.08 2023 15:01:21

           Где-то был калькулятор сопротивление источника vs sample rate

           • Ogurezzz

             • 14.08 2023 15:07:22

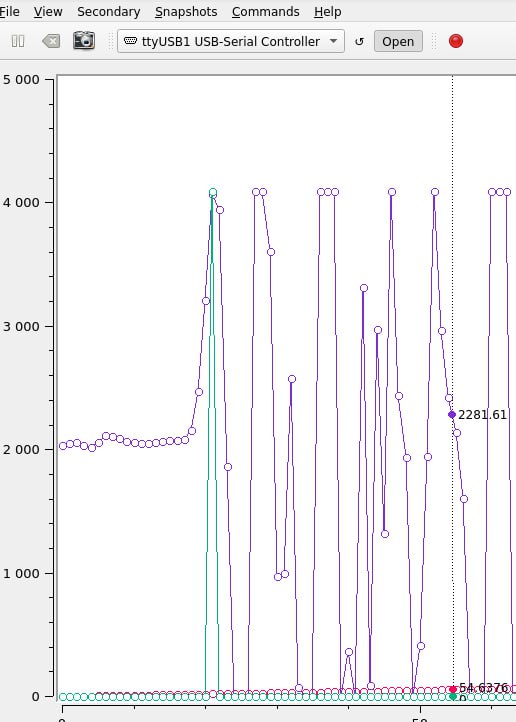

             SeralPlotter Крайне рекомендую как альтернативу всяким ардуинам. Ну судя по тому что у меня график после АЦП очень похож на то, что я вижу на осциллографе - мне хватает. Вопрос был именно в понимании работы.

             • Sexst

               • 14.08 2023 15:08:53

               Если для себя или мелкая серия, то всегда ставлю ОУ. И возможность перемычку на плате всрать добавляю

   • Anonim

     • 14.08 2023 14:50:18

     Ну да, там в аппноуте кажется так и пишут, что входной импеданс зависит от времени заряда этого конденсатора. И мол надо подбирать баланс исходя из требований в конкретном случае
