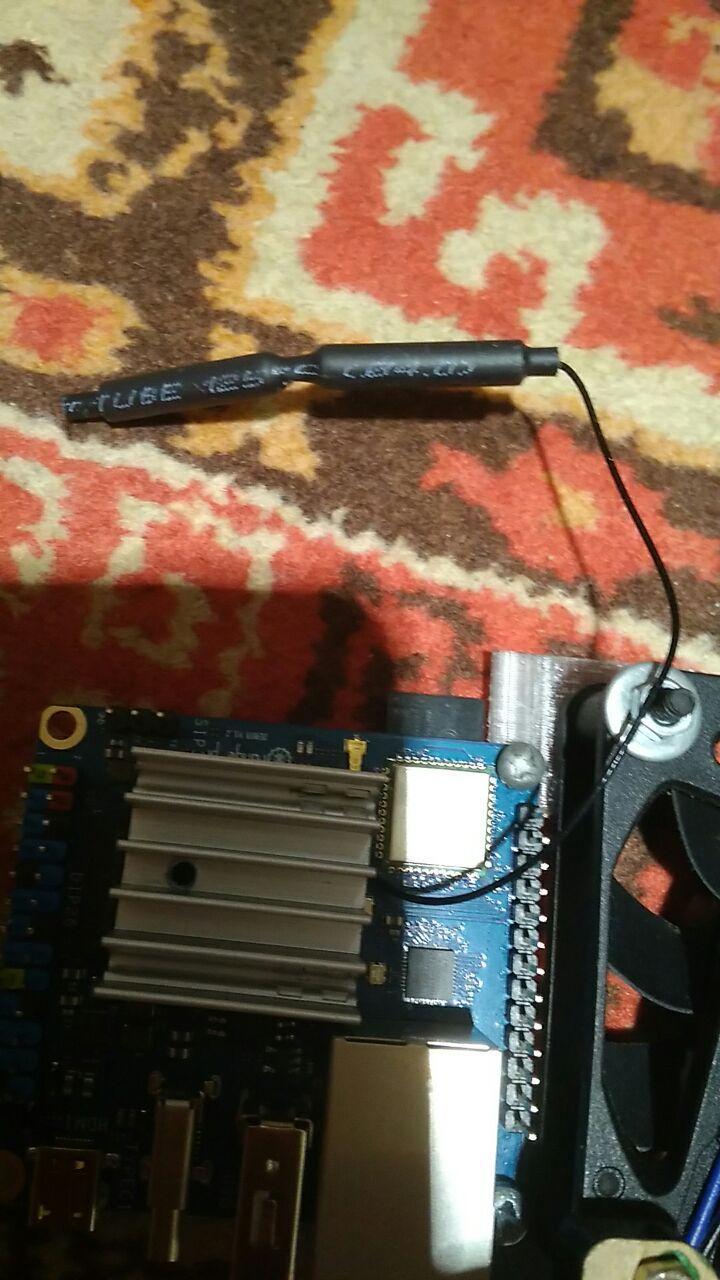

Вот, нашел Конкретно для СН340G нужно паять к 1 ноге Насчёт такой WiFi антенны, кто подскажет, насколько далеко её от железного корпуса выносить? Для печатной антенны ESP32, пишут, что в радиусе 10мм ничего не должно быть, хотя производители прямо внутрь железного корпуса записали ее В принципе, есть антенна от роутера, может её красиво зафигачить
Комментарии: 23
Vasil
https://brs.im/ground-loops-ru-1/
Skokov
Это не совпадает с практикой USB кабели экраном подключены с одной стороны, феррит ставят То же касается проводов от монотора Кому верить Лично по себе знаю, что земли корпус не всегда на входе наиболее эффективно Похоже, здесь присутствуют ещё и элементы псевдослучайных процессов Вот, падла Это кто так народные роутеры собирает)
Denis

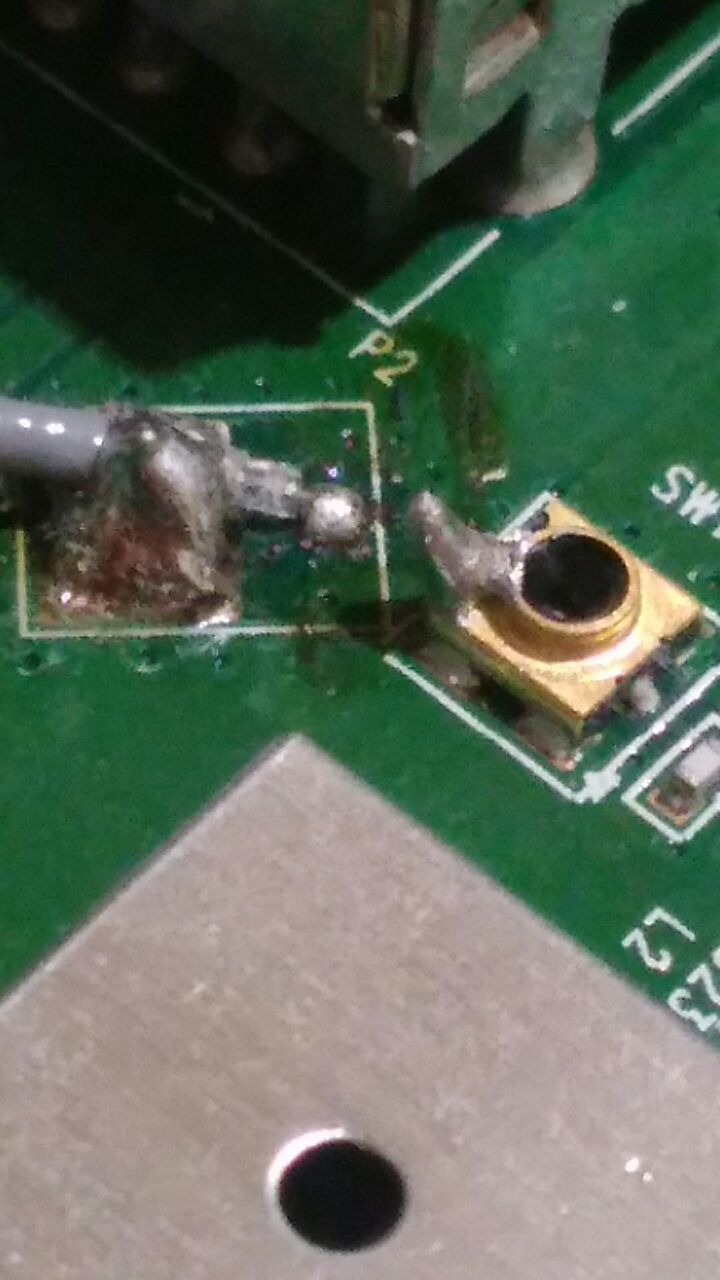

А что не так? Просто похоже капнули припоем на разъем. Наверное не должно помешать
Skokov

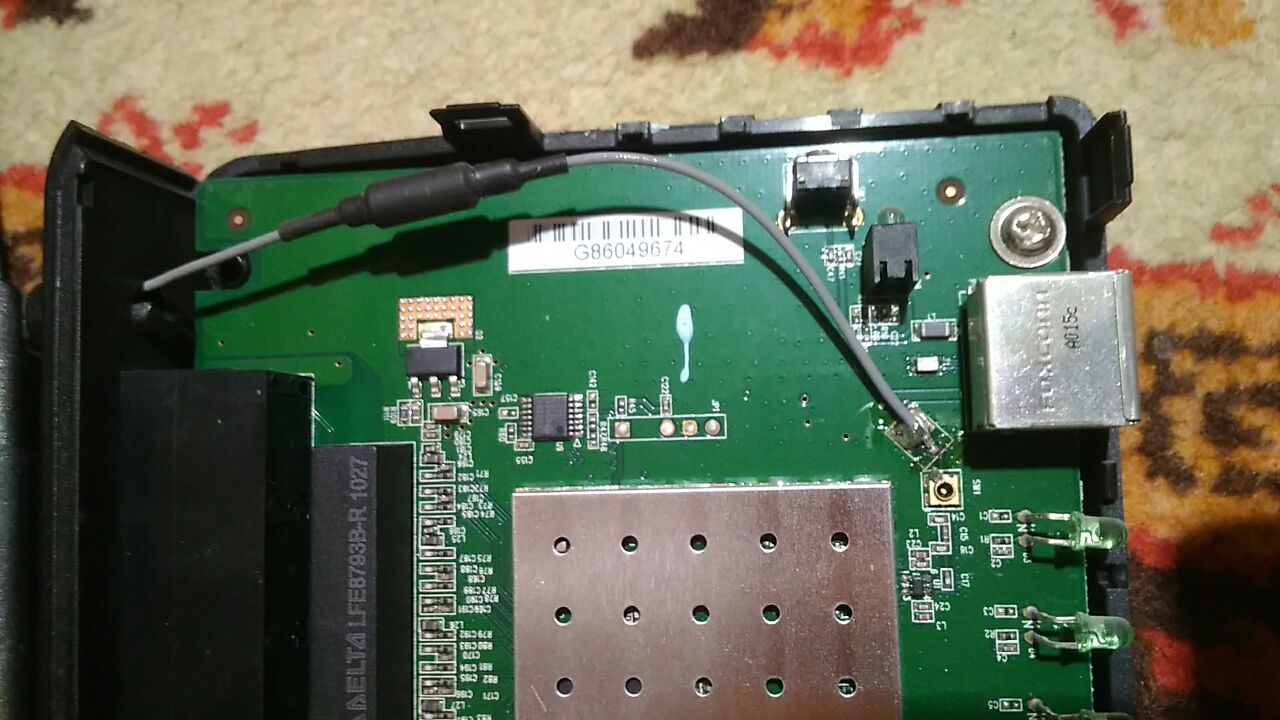

Это согласование линии, я так понимаю. Оно как-то стандартизовано, или в каждом приборе со своими параметрами? Сначала подумал, что кто-то не слишком рукастый чинил, но потом Разобрал ещё пару роутеров, и даже в Асусе примерно с таким же качеством припаяно, и даже флюс не отмыт
Vasil
Феррит вообще с экраном слабо совместим. Как же он фильтровать будет с экраном-то? Мб просто утолщение для упрощения монтажа, чтобы из платы не вырвать при установке в корпус
Skokov
Как-нибудь проверю Но должна же антенна как-то согласовываться
Vasil
Она уже согласована +-
Skokov

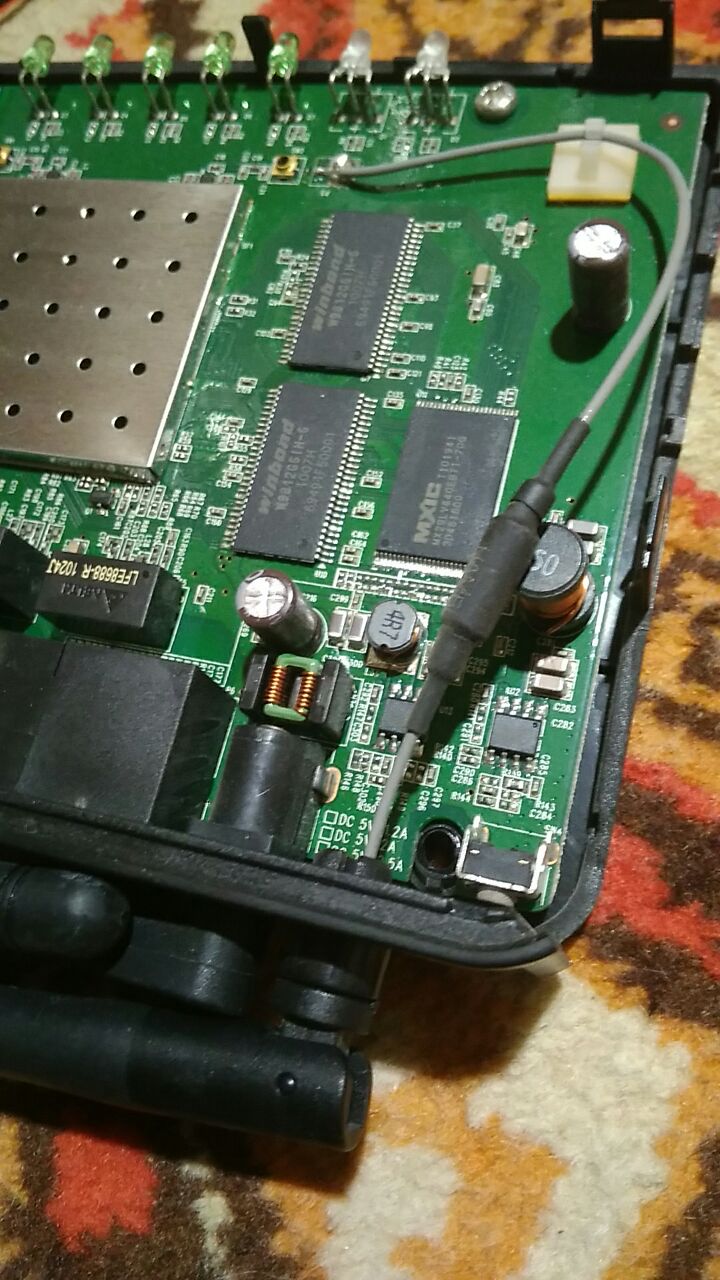

Хз, может там U колено какое Вон, у Апельсина тоже что-то такое
Vasil
Тут вся антенна такая (спираль) Только без прямого участка
Skokov
В одном из трех роутеров такого нет, но там разъём в плате наружу корпуса выходит и есть каракозябра на печатке Конденсатор что ли
Vasil
Кракозябра как раз антенна печатная
Skokov
Такая мысль тоже была Ёмкость тоже может быть
Vasil
Не делают её так
Skokov
С другой стороны нафига и печатная, и выносная на одном проводнике. Они две разве могут работать, как по одиночке эффективно
Vasil
Одна wi-fi, вторая синезуб, например
Skokov
Это же роутер дир-300 Нафига там ещё и печатной антенне быть, хотя похоже на антенну
Vasil
Тогда разные конфигурации внешняя/внутренняя, конденсатором перекидываются
Anonim
ну сними термоусадку да посмотри что там;)
Novichok
О здорово дед!
Anonim
MIMO? изврат какой-то... у тя уже было усб, но ты решил вместо того, чтобы припаяться к существующему юсб начал городить 340-ю хрень, которая делает то же самое, не? работа началась... прощай чатик, бля... ну почти расписания пока точного нет, но скоро обещают уже...
Skokov
Всё так. И USB, и CH340G
Anonim
А смысл тогда в чем? Чего только яблодрочеры не придумывают вместо покупки соответствующего задаче девайса...
Anonim
Хехе
