Да, Вы правы. Для ЦАП используют dacWrite(DAC1, value); Резисторы выбирают исходя из того, чтобы ограничить ток светодиодов внутри. Вот есть например питание 5 Вольт. Вот падает на светодиоде, например, 2 Вольта. Вот хотим ограничить ток на уровне 5мА, например. Тогда нужно поставить такой резистор, чтобы он на 3 Вольтах (5 минус 2) не дал току вырости выше. 600 Ом например.
Комментарии: 45
Denis

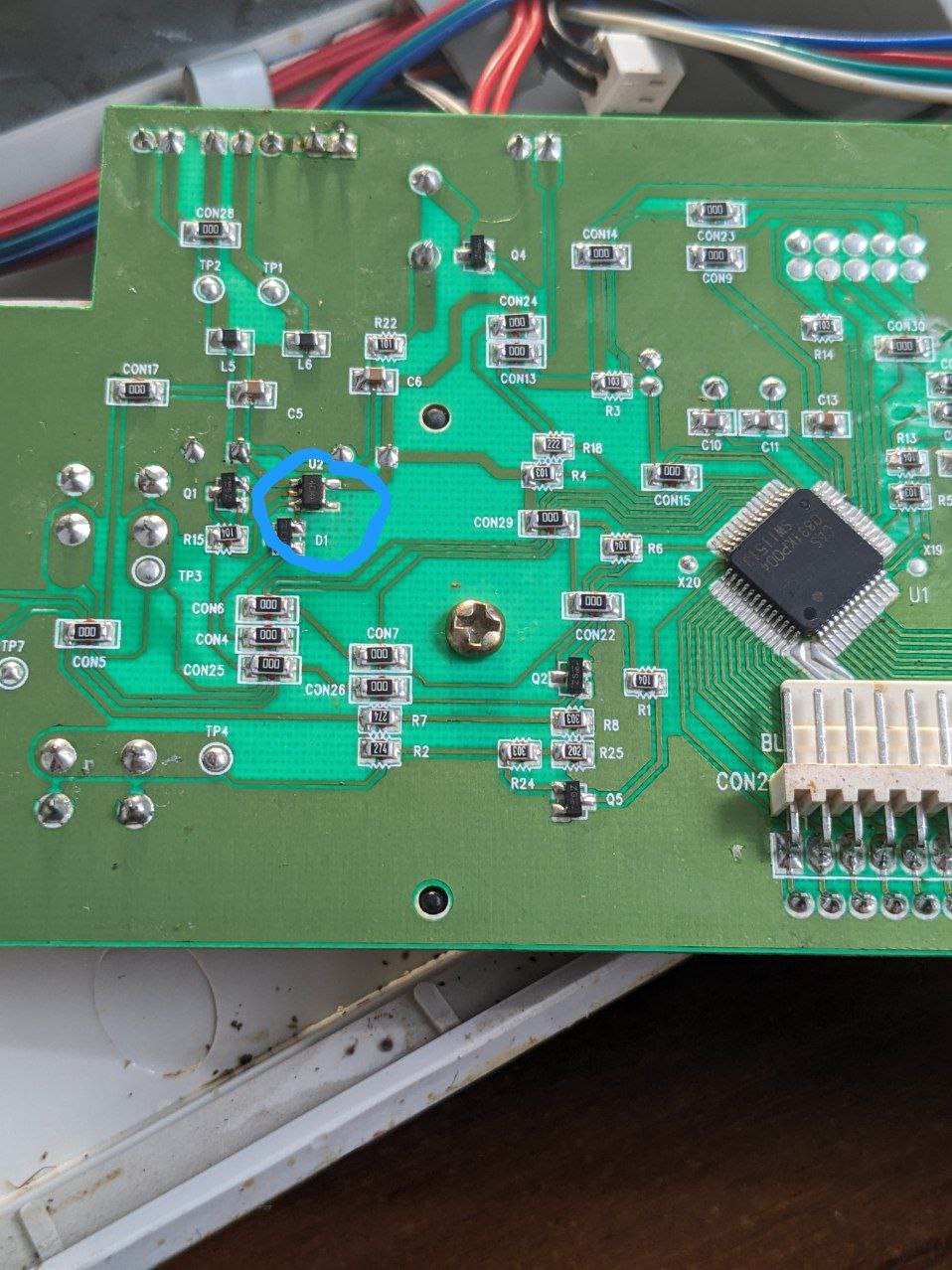

Если коротит ключ - его меняй. Если кз осталось на дорожке - микру. Если и то и то, то и то и то)
008
В интернете ничего не нашёл хз что это вообще может быть
R0b0win
Походу здох Не звонится Хорошо что у меня есть от теликов
Aleksandr

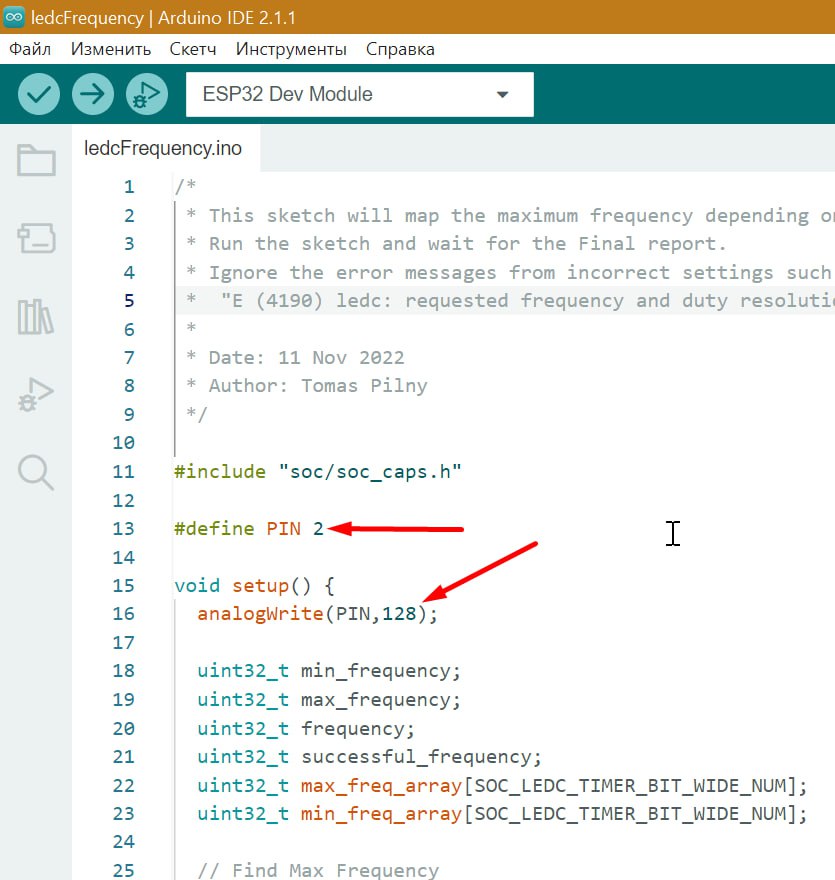

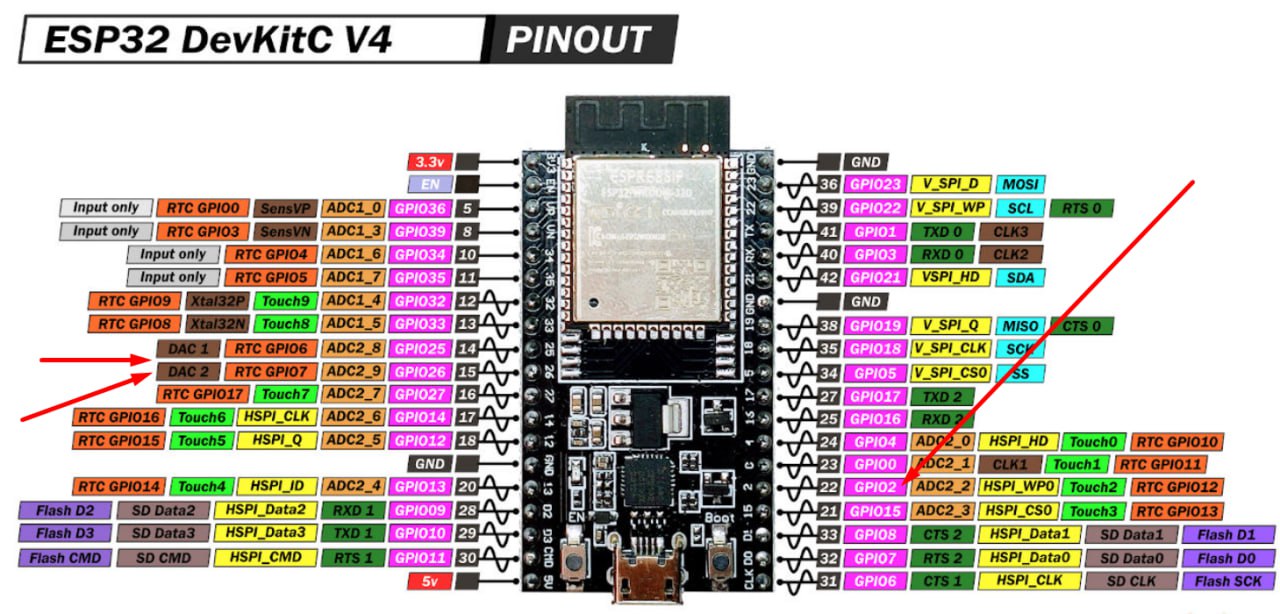

Помогите понять. Есть пример кода для аналогового выхода с ESP32. Почему в коде используют пин 2, если он не имеет DAC ?
Anonim
эээ... там вроде как все пины умеют в шим
Aleksandr

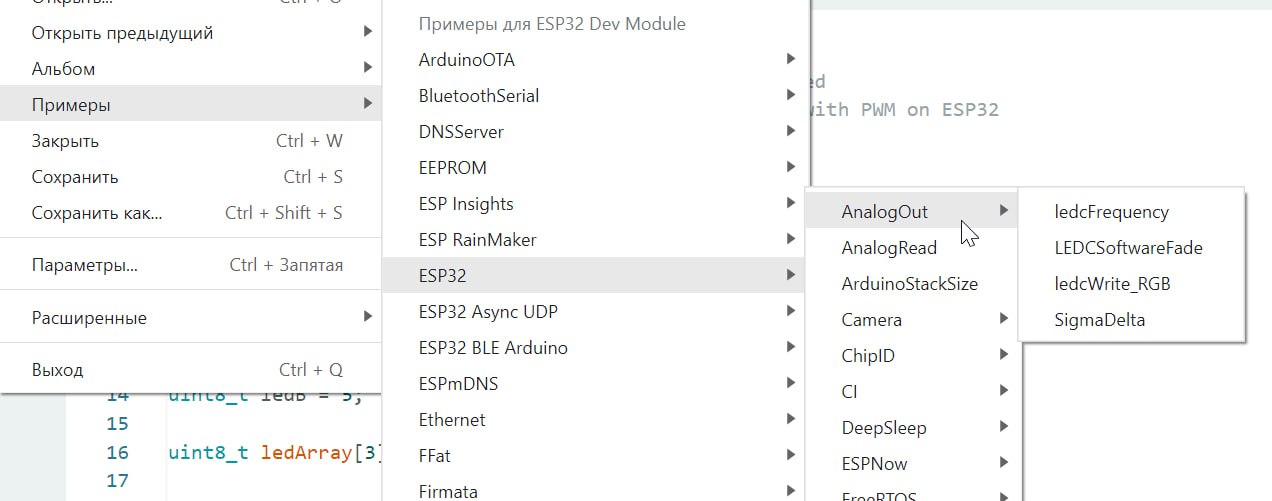

А в примере использован не ШИМ. Там AnalogWrite.
Anonim
Это и есть шим
Freekazoid

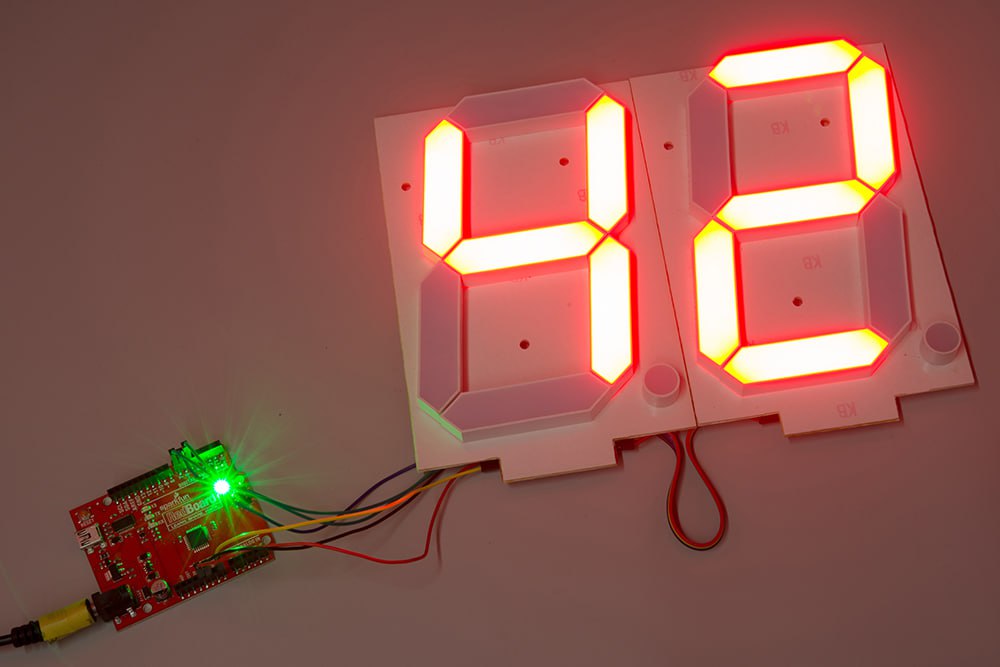

Подскажите какие резисторы используются в 7-сегментном индикаторе https://arduino-site.ru/semisegmentnyj-indikator/ в статье не говорится.
Mezzo
Закон ома
Vasil
"Как выбрать резистор под светодиод"
Anonim
У Ома спроси
Aleksandr
Да, Вы правы. Для ЦАП используют dacWrite(DAC1, value); Резисторы выбирают исходя из того, чтобы ограничить ток светодиодов внутри. Вот есть например питание 5 Вольт. Вот падает на светодиоде, например, 2 Вольта. Вот хотим ограничить ток на уровне 5мА, например. Тогда нужно поставить такой резистор, чтобы он на 3 Вольтах (5 минус 2) не дал току вырости выше. 600 Ом например.
Freekazoid
получается для примера можно и без них включить и попробовать?
Aleksandr

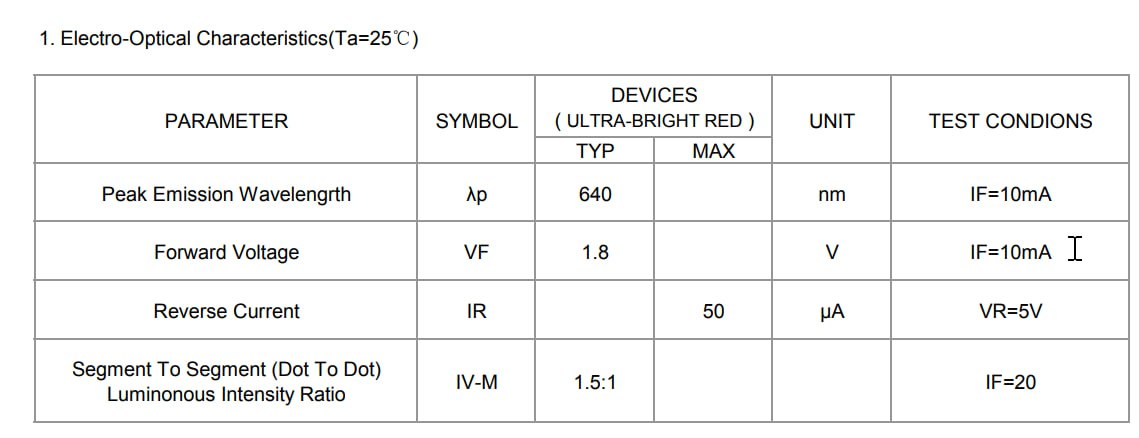

Открываем даташит. Видим что падает 1.8 Вольт, видим что допустимый ток 10 мА. Нет, спалишь светодиоды внутри.
Mezzo
10 дохрена
Vasil
Будет ярко, но недолго
Anonim
620, так как выбирать нужно ближайший больший из стандартных рядов
Mezzo
Скорее от килоома
Anonim
не, ну 1к уже многовато будет при 5В;)
Mezzo
Смотря какая яркость и условия эксплуатации
Freekazoid
на улице. При солнце должно видно быть.
Anonim
ну так-то да. да и падение на красном индикаторе может быть и 1,7В вполне
Aleksandr
620, 510 - ему подойдут. От килоома может быть тускло на солнце.
Mezzo
510 уже высокий ток и низкий рксурс
Aleksandr
Почему?
Mezzo
Ну ок
Vasil
А сколько ток у индикатора максимальный?
Freekazoid
https://www.wildberries.ru/catalog/88766715/detail.aspx Такой подойдет?
Aleksandr
Абсолютный максимум 30 мА на сегмент.
Vasil
Да что ж вы за люди-то такие
Anonim
это смотря какой индикатор;)
Freekazoid
вот такой https://www.wildberries.ru/catalog/77854844/detail.aspx
Anonim
ну так смотри даташит на него
Mezzo
Это когда у тебя ШИМ
Aleksandr

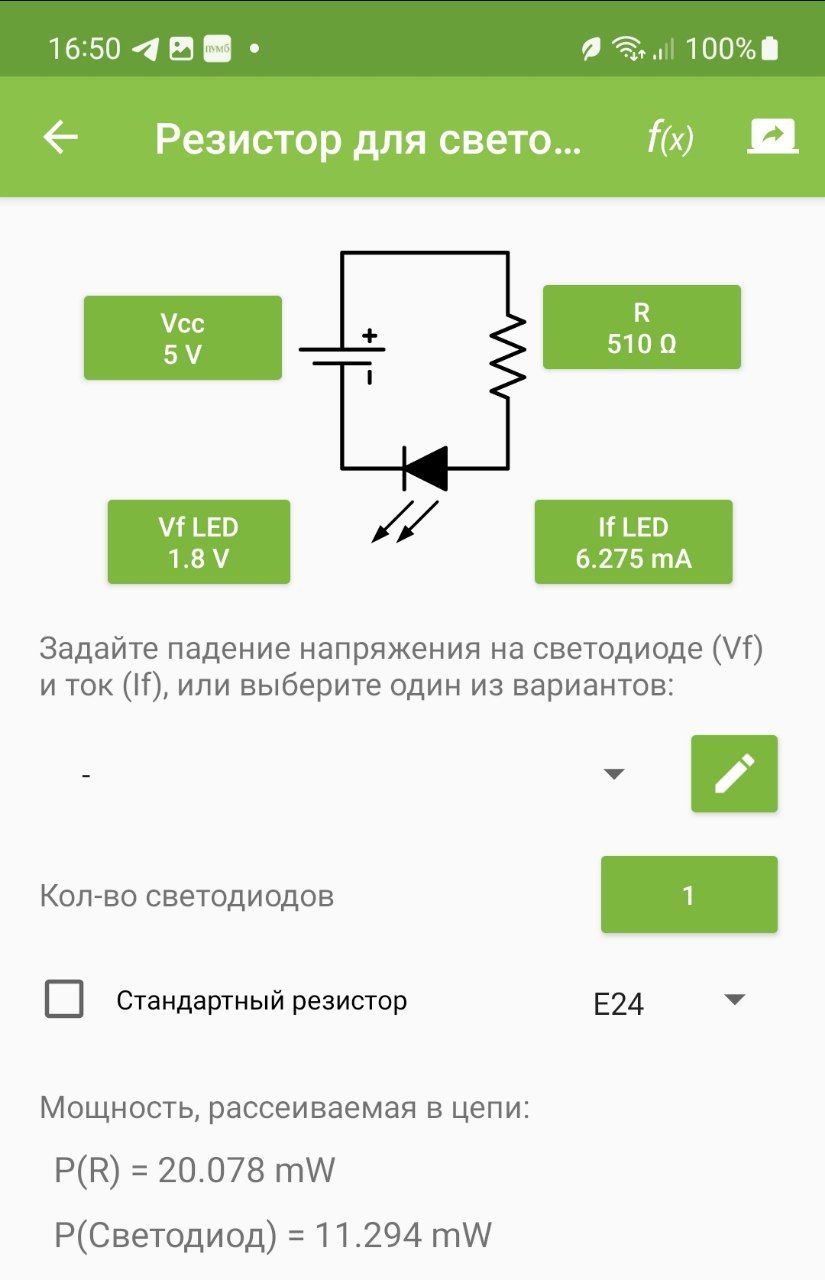

Типовое значение по ДШ - 10 мА. С резистором 510 Ом имеем около 7 мА. Всё ведь хорошо?
Anonim
все заебись
Zoog
А зачем? при 30ти яркость такая же, как и при 10ти
Vasil
ШИМа, или на глаз?
Zoog
а какая разница? в канделоваттную характеристику время не входит
Vasil
Там хоть и падает светоотдача, но чтобы прям в полку выходило, не припомню
Zoog
зависит от прибора. как правило макс. ток - это когда кристалл ещё не плавится, отдача близка к максимальной на ном. токе
Niche
ну пусть будет 1к
Denis
Это следствие, ищи причину.
R0b0win
Я замкнул железкой Где дорога сгорела
