Всем привет. Электрический теплый пол быбивает УЗО. Изначально, столкнувшись с данной проблемой, измерил ток утечки на входе и выходе фазы УЗО, в его выключенном состоянии, недорогой мультиметр victor vc97 показал 300мА, вскрыл пару соединений под плиткой, когда соединения оказались в воздухе, померил снова, тут уже показало около 30. Включил пол секунд на 10, чтоб не сжечь кабель, УЗО не вышибло, залил соединения герметиком и снова убрал под плитку, дождавшись отвердения клея включил пол снова, опять УЗО вырубается. Кабель китайский, без экрана, по данным продавца, ток утечки у него 0.05мА/метр, уложено 122м, что даёт 6.1мА. На сколько это опасно, если предположить, что ток утечки через изоляцию не соответствует паспортному и утечка равномерно распределена под плиткой? В соседнем помещении с этим же кабелем длиной 54м, утечка составляет 16мА
Комментарии: 22
Andrew
узо при 30мА уже должно было выбить и как ты утечку мультиметром мерял?
Vladimir
На входе и выходе выключенного УЗО мультиметром в режиме мА AC, включен был только автомат теплого пола, а регулятор исключен из цепи
Vadim
Вообще-то оно имеет полное право и при 15мА сработать
Sergeich
Убираешь узо. Всё работает
Viktor
Не имеет
Vadim
От 15мА до 30мА включительно.
Viktor
Эээ это как? Нет
Vladimir
Амперметр - проводник
Viktor
Если узо сработает от 15мА, - его пусконаладка не примит. То есть тупо через фазу и через ноль померили, потом минуснули?)) Испытания 50%, 100%, и 500% от номинальной уставки утечки проводятся. При 50% узо триповать не должен.
Vladimir
Нет, на входе и выходе фазы. УЗО, на сколько я знаю, рубит фазу и ноль, мультиметром я замыкаю фазу на утечку
Viktor
Понял, хитро))) молодец) Просто учти, что там может быть в следующий раз хороший кз, и потеряешь как минимум пред в мультике
Vadim
Ну это уже их дело, примет или нет. ГОСТ 31603-2012 вполне однозначно описывает требования к результатам испытаний: « 9.9.2.1 . Проверка правильности отключения при постоянном увеличении значения дифференциального тока При замкнутых выключателях S1, S2 и УЗО-ДП постепенно повышают значение дифференциального тока с таким расчетом, чтобы дифференциальный ток от исходного уровня не более 0,2 в течение 30 с достиг величины . Каждый раз измеряют ток отключения. Все пять измеренных значений должны находиться в диапазоне от IΔn0 до IΔn.» Оборот «в диапазоне» в данном ГОСТ, как и в других, означает «от и до, включительно». При 49,9% не должен. А при 50% имеет право.
Viktor
Нет))
Andrew
да
Viktor
Нет)
Andrew
пруфы будут? Вадим тебе пруф дал
Viktor

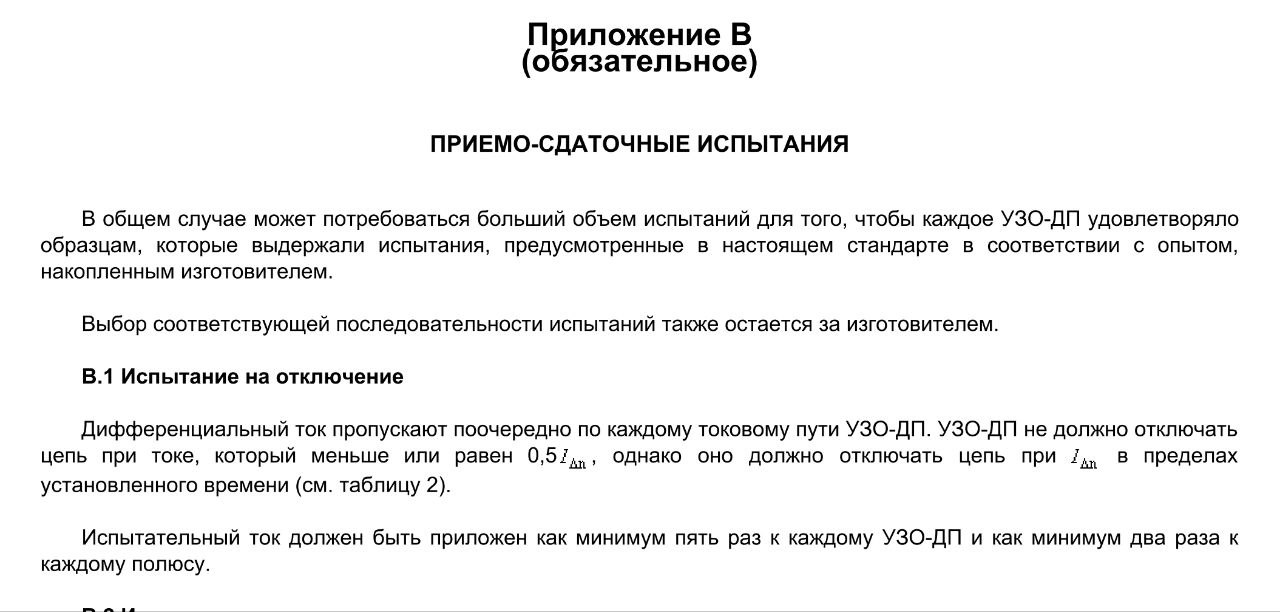

Шах и мат. С этого же ГОСТа
Andrew
0.51 тогда
Vadim
Шикарно. Обожаю стандарты с внутренними противоречиями. :-) Тогда соглашусь, берём самый строгий вариант требований.
Viktor
Да нет, все норм же. После того как сдали-приняли, получается можно хер забить на 0.5
Vladimir
Тут есть шанс погрешности измерения
