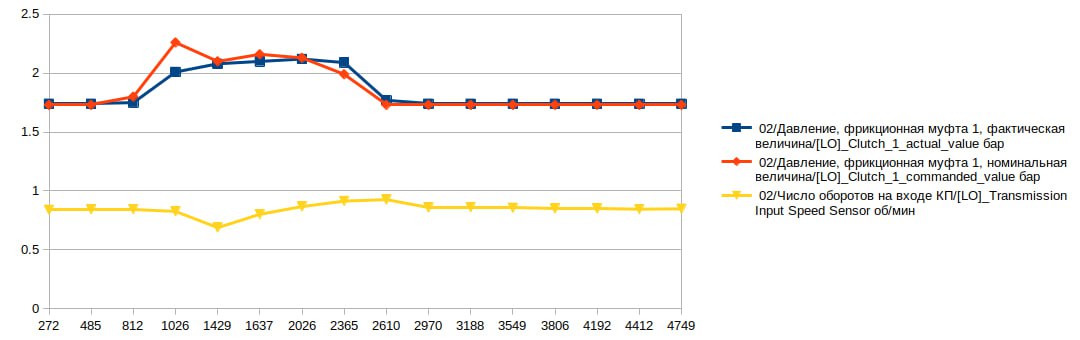

Народ! На тему рывков при трогании. Снял логи, построил занятные графики. Один график на задний ход, второй вперёд. Обороты двигателя пропорционально для красоты уменьшил. При трогании вперёд есть недорегулирование давления в сцепе. Что это? Соленоид К1 отправляется на покой? Назад такого нет. Назад трогается плавно. Если ктонибудь может, поделитесь логом от Q3 8U при трогании вперёд, без газа. Просто с отпущенным тормозом.
Комментарии: 15
Anton
Посмотри на работу фазовращалок в моторе ещё
Denis
У фазика поменян железный клапан и лопатки. Стало лучше, но всёравно с нагревом коробаса косяк вылазит.
Anton
Логи проще по фазикам тоже
Denis

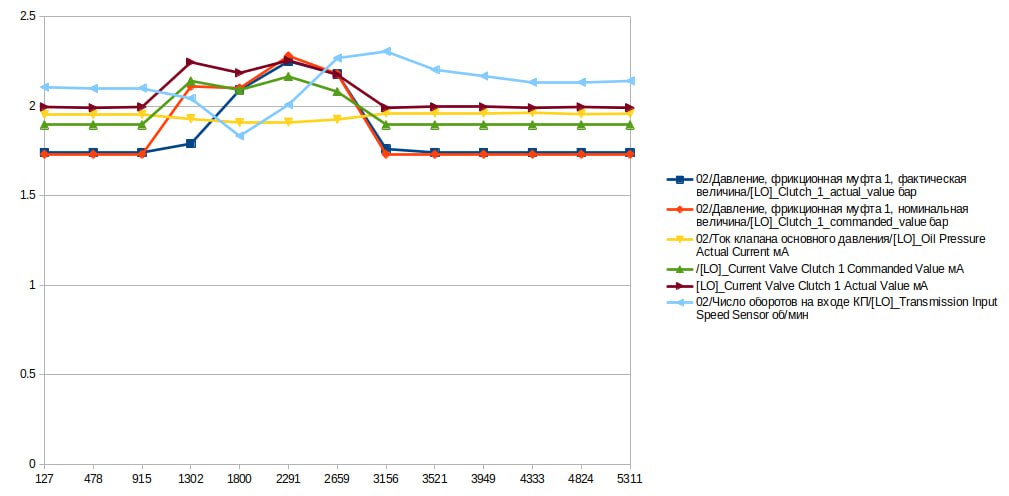

Вот ещё сделал график. Токи на клапанах фактический и запрашиваемый разнесены для удобства, а так они полностью совпадают. Видно что блок хочет резко больше давления, даёт ток на клапан, а давление растёт с ощутимой задержкой, после выравнивания фактического и запрашиваемого давления, ток на клапане немного падает и уже дальше фактическое и запрашиваемое идут синхронно.
Dmitriy
А не думал на тему что давления этого просто нет :)
Denis
Этого - это какого? Можно подробнее? Датчик показывает реальное давление. При R давляк есть, т.е. насос качает. При D давляк тоже есть, но доходит до нужного с задержкой.
Dmitriy
Датчик где давление показывает ? Коробка 250-ка ?
Denis
500тка. Там всего два датчика давления. Магистраль 1 и магистраль 2.
Dmitriy
Какая магистраль ? Датчик смотрит давление в муфте к1 и к2 , физически в блоке находится воткнут в канал сцепы после всех соленоидов уже, дыры в гидре для начала ищи мож хоть так купят
Denis
Магистраль = канал. Были бы дыры - блок бы задирал ток на клапане. И с дырой сколько не открывай клапан - давления не будет. А в данном случае давляк есть, но нарастает позже команды открытия клапана. По графику видно, что в точке Х1800 давление реальное начинает совпадать с заданным и при максимуме ровно соответствует с заданным. Также видно, что блок не задирает ток на солике. Напомню - машина едет, сцепа не буксует.
Dmitriy
Ну замени клапан , потом расскажешь :)
Denis
Сначала хочу лог найти с правильным давлением.
Jack
Блок ток не задирает. Ток ,это уже потребления клапана. Если максимально, возможно подать программно 12 вольт для накачки давления,что он и делает то с чего будет рости ток? Если будет трещина в магистрали жидкости,то так и будет происходит,как ты и описываешь.
Denis
I=U/R, поднимая напряжение, увеличится ток, т.к. сопротивление неизменно. Т.е. если дать максимальные 12 вольт, то ток максимально увеличится. По сути индикация тока в блоке показывает изменение напряжения => открытие клапана. Если бы была трещина в магистрале(канале), то откуда бы взялось максимальное давление? Всё давление уходило бы в дыру. Или это самоизлечивающаяся трещина?
Denis
У меня один фазик. Дорест. Ген2. Но проверю конечно. Коробка как-то нервно включает нечётные передачи. Вот весь в раздумьях, а не заедает ли клапан? Т.е. если я правильно понимаю графики, соленоид к1 не может резко дать давления. Т.е. он возможно подклинивает.
