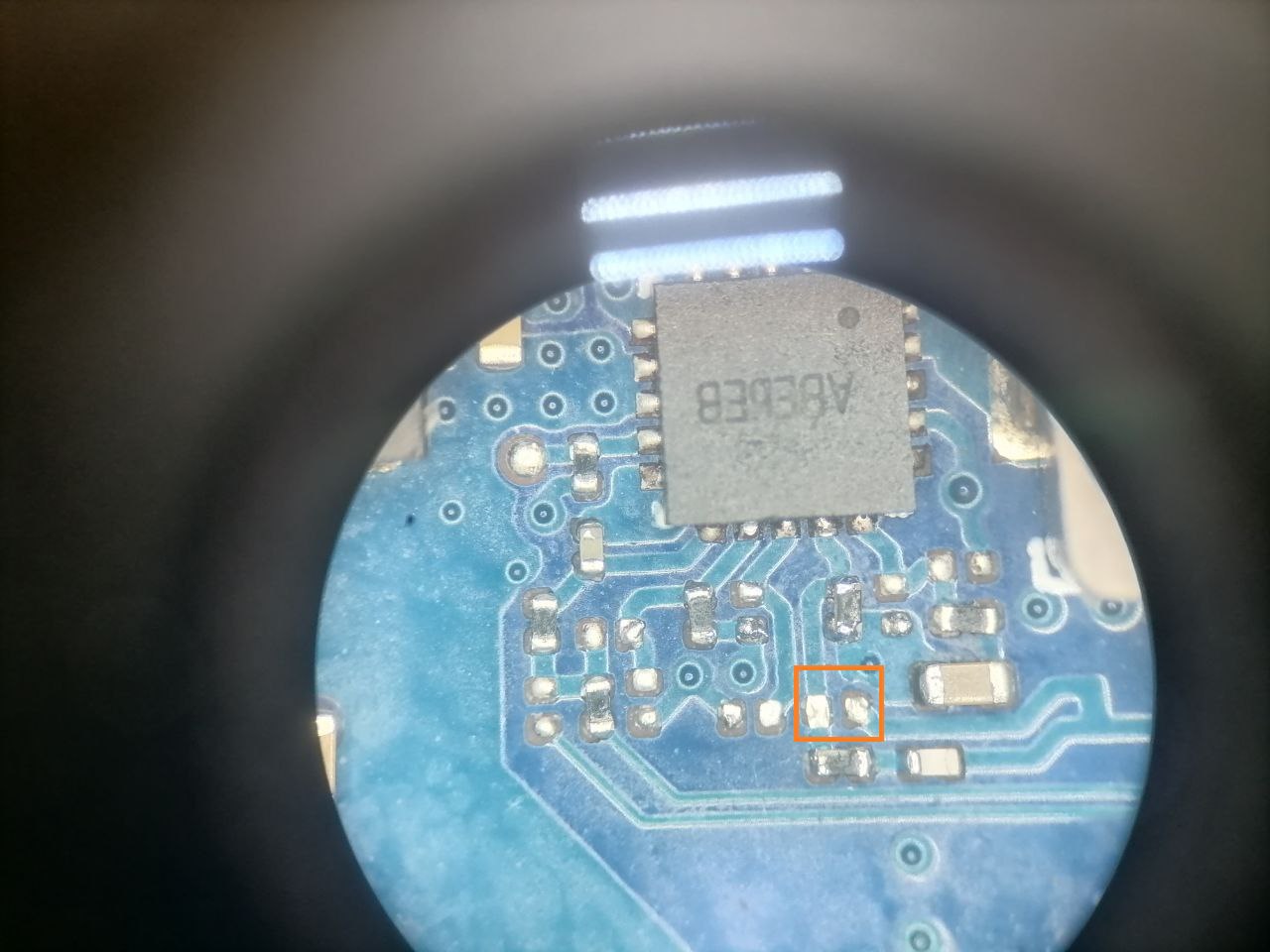

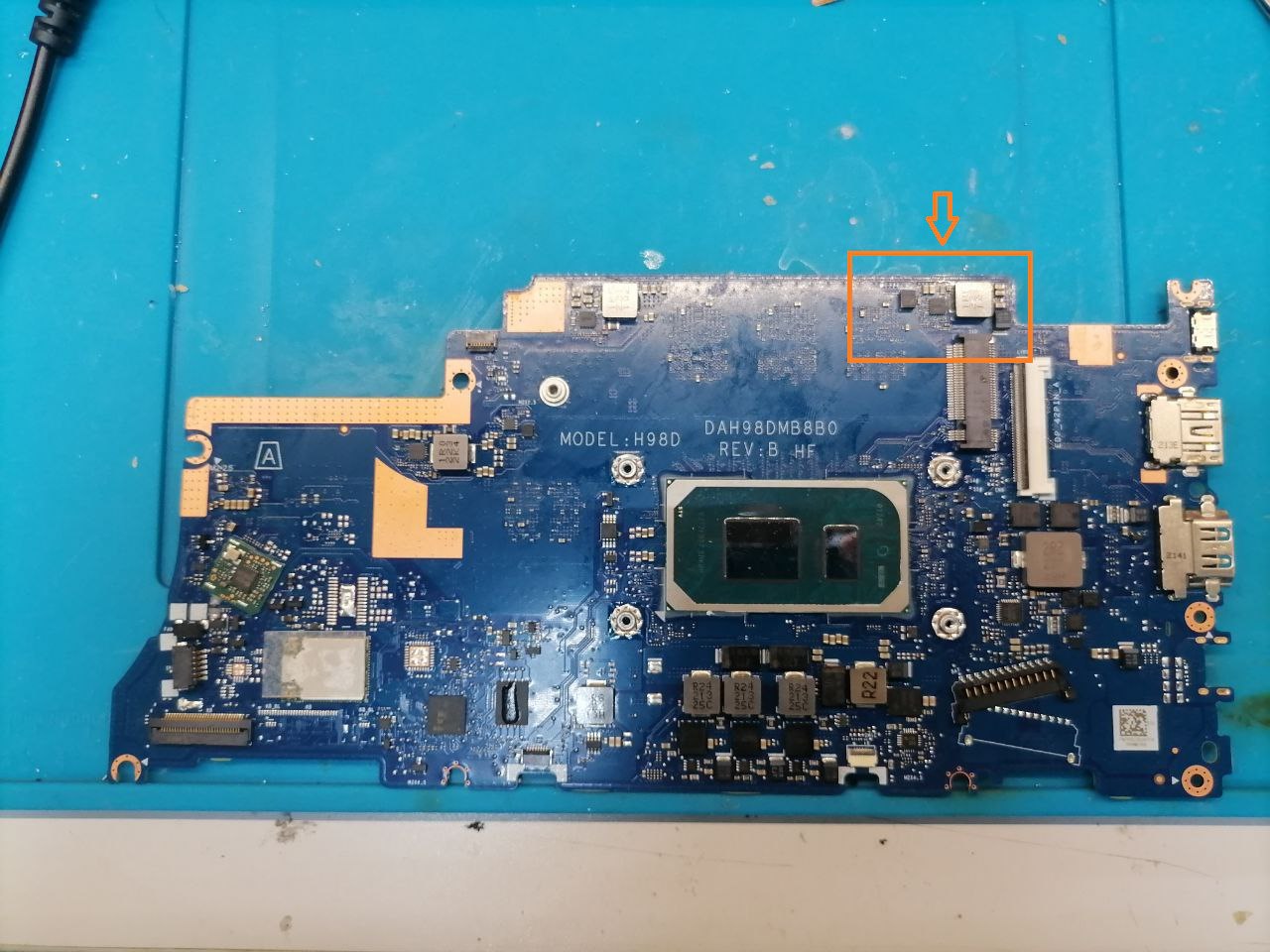

Всех приветствую, ни у кого на ремонте не было платы DAH98DMB8B0? Интересует за что отвечает узел, обведенный на фото. После залития в мир иной ушел верхний резистор делителя в цепи обратной связи шим-контроллера(мои догадки, делитель подключен к 14ой ноге шим, по дороге видно, что с другой стороны - выход дросселя), шим - ABE### - даташит на него найти не смог, как и документацию на саму плату. Хотелось бы узнать его номинал, но если знать что это за питальник, можно поискать аналоги и по даташиту попробовать рассчитать делитель, по схеме включения он похож на SY8286A, но я не уверен... Заранее спасибо!
Комментарии: 4
Deazz
на дежурку похоже
Oleg
Да, мне тоже так показалось, ощущение что 3 и 5в. разнесены по разным концам платы, слева подобный же узел на таком же шим... Но брать номинал оттуда наверно не совсем корректно будет, выходное напряжение явно отличается... Вернее судя по всему, этим делителем оно и задается
Deazz
именно так.
Yuriy
Есть такая плата в ремонте. Могу посмотреть , но теперь только в понедельник
