Один раз собрать и больше никогда не трогать, можно без опторазвязки. Но так не бывает, всегда будет необходимо что-то подключить, отключить, поменять
Один раз собрать и больше никогда не трогать, можно без опторазвязки. Но так не бывает, всегда будет необходимо что-то подключить, отключить, поменять
Комментарии: 28
Alexey
Такое реле поставить. Но ему нужно своё питание.
Serg
Ну так расскажите что будет нехорошо без опторазвязки в том варианте что я привел А как опторазвязка поможет "что-то подключить, отключить, поменять"?
Vyatcheslav
Поможет не сжечь устройство при подключении, отключении, замене
Serg
С точки зрения эксплуатации мне одинаково как выйдет из строя устройство - сгорит МК или сгорит трансивер до опторазвязки. Устройство не ремонтируется, меняется целиком. Ну и да, как опторазвязка поможет не сжечь, тут подробнее
Andrey
А об этом вам расскажет опыт эксплуатации в течении нескольких лет. Но конечно, может и так пойдёт, зависит от расстояний, количества и типа девайсов. Кто-то перестраховывается, кто-то так фигачит, у каждого свой подход. А так, все интернеты заполнены воплями страждущих, помогите, не работает Ну вот, щас бросили все дела и стали рассказывать все боли и приключения, плюс теорию по помехоусточивости. Человек спросил мнение, как лучше, ему ответили. Хотите почитать об этом, форумов полно по электронике, где эта тема обсасывается.
Dimmu
а зачем тогда спрашивать? :)
Serg
В интернетах много вижу обратного. Когда лепят кучу защит не понимая как оно работает. Особенно реле через оптрон, это бестселлер. Ну может чего не учел.
Andrey
Вот что-что, а куча защит никогда не помешает Реле через оптрон в каких схемах встречали? Я видел только ТТР, но там ток управления решает.
Serg

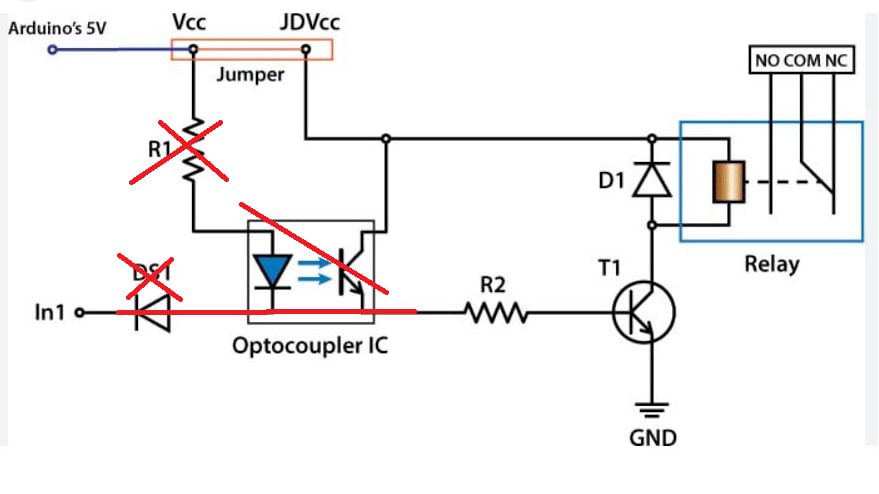

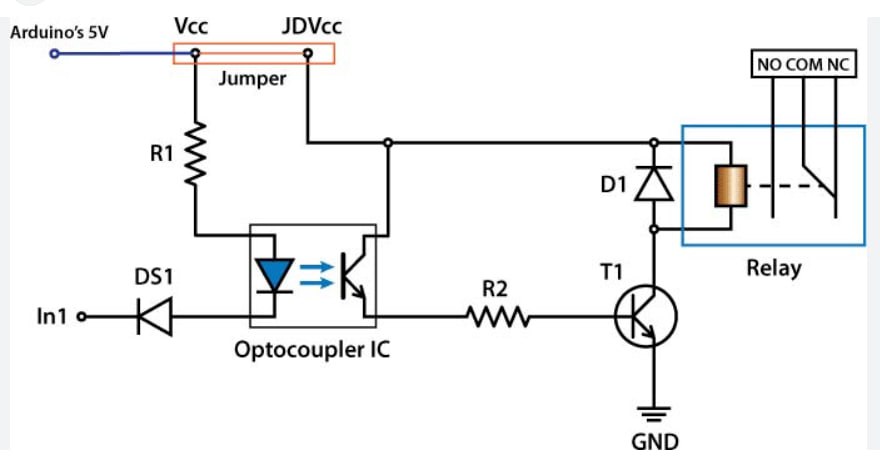

Типа такого Проблема в том что обычной этой "кучей защит", безграмотных защит, замазывают, а не решают проблему
Vasil
Тут чтобы можно было отвязаться от 5В, но сон разума породил чудовище. Хотя ногу именно защищает адекватно.
Serg
От чего ногу защищают адекватно?
Vasil
От наводок (за вычетом ёмкости оптопары в питание уходит всё), от выгорания ноги при смерти ключа и/или закоротке обмотки.
Serg
Без оптрона нельзя реле подключить к другому питанию? Это тупиковый путь, надо получается еще защитить ногу от смерти оптрона и т.д. Вот такие вот "защиты" видел только у ардуинщиков, в пром. решениях почему-то не видел оптрона между реле и МК От наводок откуда и куда?
Vasil
От реле при коммутации. Предлагаю закругляться или в Анархию переходить
Skazochnik
А диод параллельно реле не защищает?
Aleha
при коммутации происходит наводка на обмотку катушки?
Andrey
Как бы нет.
Yanis
Или да?
Andrey
Но это будет не другое питание. Подключите к разным фазам по 230 вольт. Вообще, хватит жевать сопли.
Yanis
Другое питание это 12В на обмотку, при питании логики от 5В. В этой схеме нет намёка на то что земля Т1 это не земля МК. Запитать JDVcc от 230 было бы феерично)
Andrey
В этой схеме нет намёка, что земля Т1 это земля МК. Разорвите джампер и питайте транзистор хоть от другой фазы сети. Да, с выпрямлением конечно и для МК с понижением, но это надо понимать по умолчанию. А питать от другой фазы нужно не потому что хочется питать от другой фазы, а потому что часто приходится питать от неизвестной фазы, чтобы не проводить фазировку при пусконаладке. Или не соединять потенциалы, допустим, датчика протечки, работающего с влагой на полу, и какого-то силового оборудования, допустим насоса откачки влаги. Или, допустим, блок питания МК питается от кондесатора, и его мощность 15 мА, а реле 100 мА. Да мало ли бывает схем. Без их конкретного применения нет смысла рассматривать необходимость и достаточность того или иного решения. Вскройте любой ПЛК, и вместо простых и понятных китайских решений Вы встретите много "ненужного". Да щас вон даже китайцы в блоках питания стали фильтра делать, хотя на столе у доморощенного кулибина всё работает прекрасно и без них.
Serg
Реле с управлением через оптрон не встречал
Vasily
Можно, но с помощью дркгого реле
Serg
Это какой-то новый, инновационный подход - вместо оптрона еще одно реле?
Vasily
если товарищ просит - почему нет?
Serg
Так второе реле тоже надо защитить от "наводок", третье реле добавлять?
Vasily
вы уловили мысль =)
Andrey
тут просто возможность подключаться от другого питания и даже разная мощность реле. Так сказать, универсальное решение.
