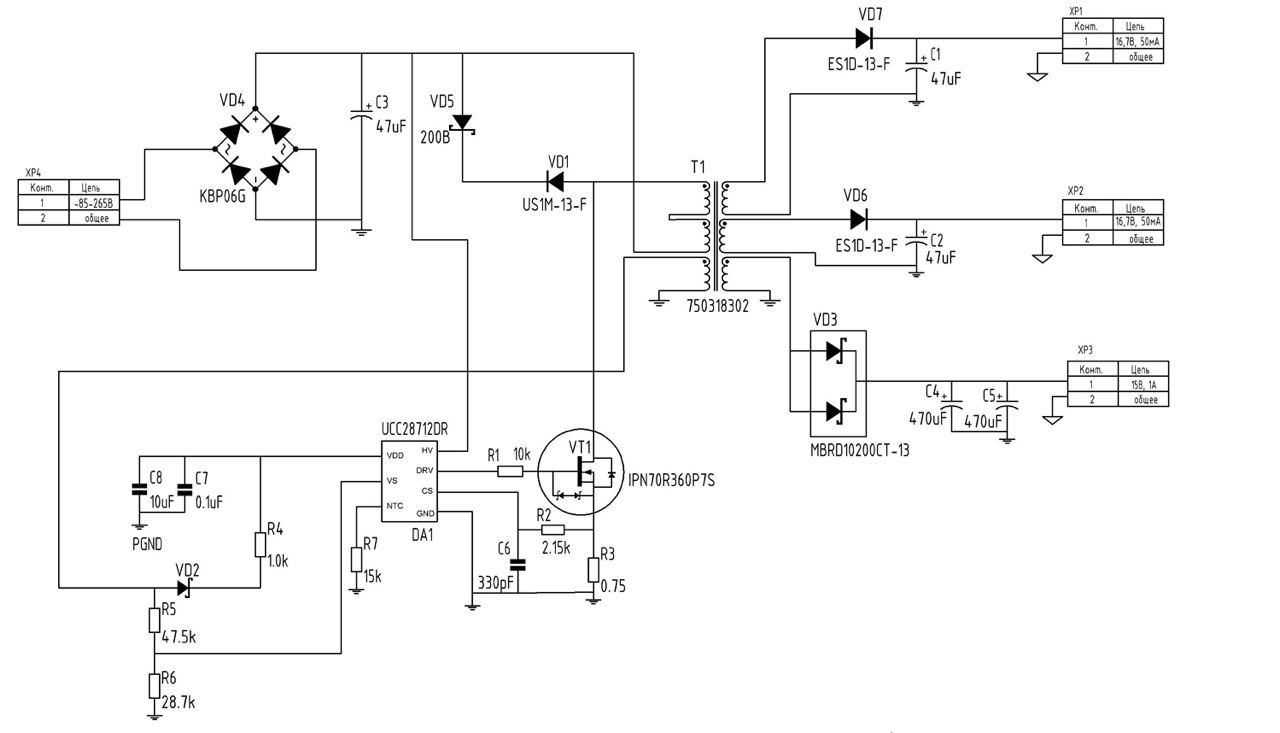

Всем привет подскажите пожалуйста, как можно объяснить расчет резисторов R5 R6, объяснить выбор, то есть по каким параметрам, были выбраны диоды для транзистора VT1 ?
Всем привет подскажите пожалуйста, как можно объяснить расчет резисторов R5 R6, объяснить выбор, то есть по каким параметрам, были выбраны диоды для транзистора VT1 ?
Комментарии: 10
Vasil

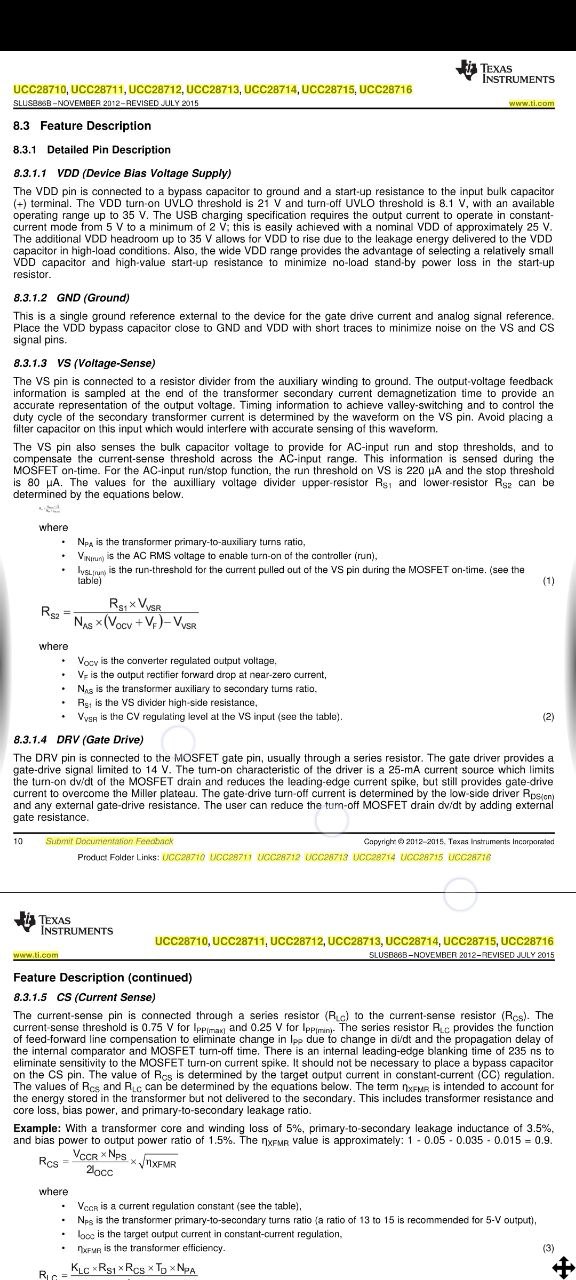

Открываем даташит по поводу R5, R6. Диоды, а точнее супрессоры, по напряжению отражёнки и питающего (чтобы суммарно не превышало напряжение ключа)
R0b0win
А говорил не знаешь ясного
Arina

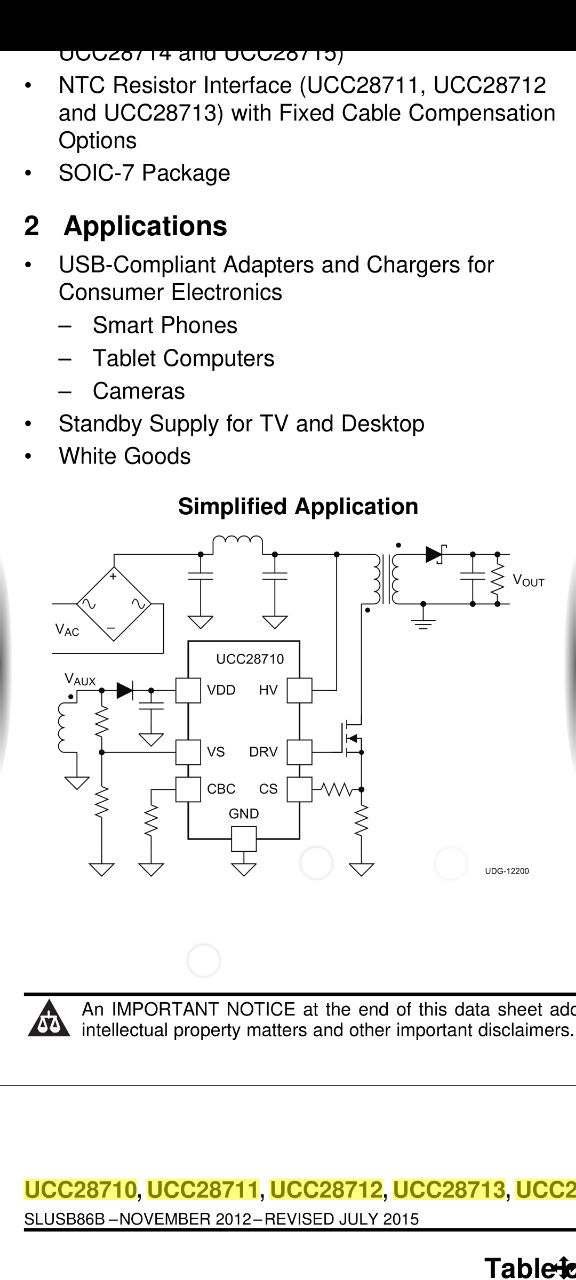

расчеты из даташита не подходят для R5 R6 из-за наличия R4 на схеме
Vasil
Правда что ли?
Arina
считала по этим формулам, значения не сошлись, смущает, что на в моей схеме стабилитрон, которого нет в даташите, не могу понять, как он влияет и на что
Arina
кто-то может помочь? оч нужно
Mezzo
Так сказали же выше смотреть даташит
Arina
то есть стабилитрон не имеет значения?
Vasil
Где там у тебя стабилитрон? Это Шоттки как вспомогательная обмотка питания контроллера
Arina
vd2 ой блин, да
