1. W1ruus

   • 17.09 2023 09:00:27

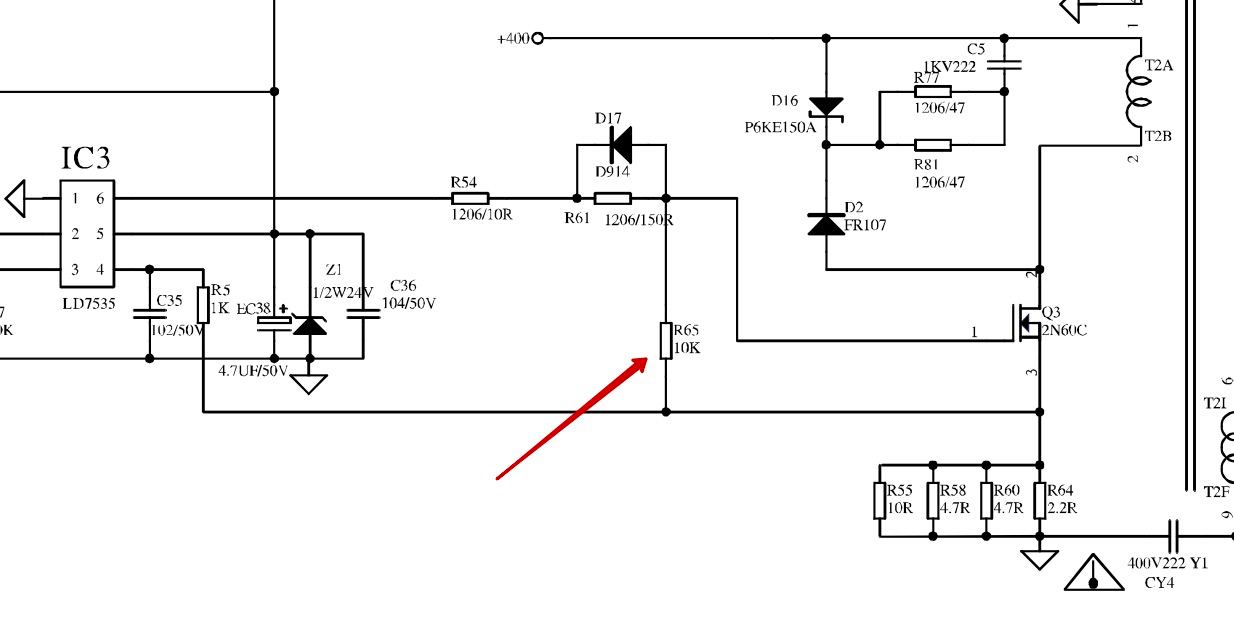

   Защитный, если у тя контроллер украдут что бы ключ не открылся от пердежа... Правильная схема какая )))

   • Artem

     • 17.09 2023 09:00:32

     Да, но ведь для этого притягивают к земле?

     • W1ruus

       • 17.09 2023 09:00:33

       Что за контроллер ?

       • Artem

         • 17.09 2023 09:01:11

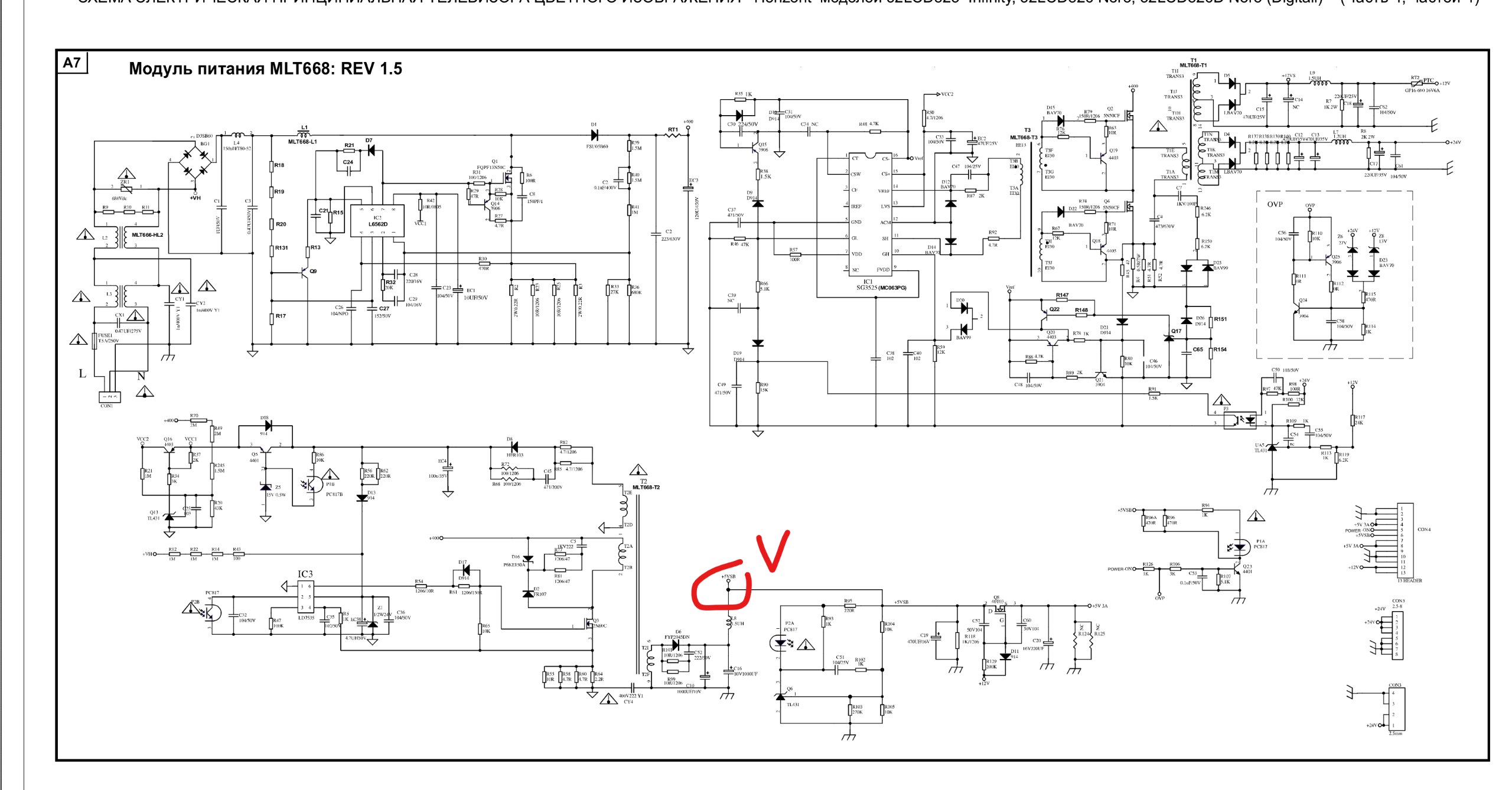

         да я тут всё с бпшкой от телика ковыряюсь



         • W1ruus

           • 17.09 2023 09:01:38

           Ты думаешь шунт сможет повлиять ? ))) А полная схема есть ?

     • Anonim

       • 17.09 2023 09:03:10

       Не к земле, а к истоку Ну и тут так и сделано

       • Artem

         • 17.09 2023 09:03:18

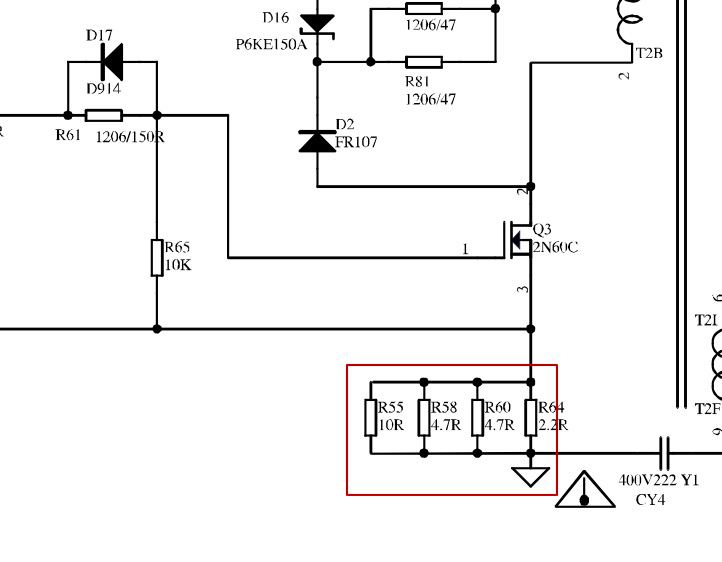

         На самом деле общее сопротивление этого блока 1 ом, так что 10к резистр в принципе и висит почти на земле Но всё равно как-то странно

         • W1ruus

           • 17.09 2023 09:04:54

           Нет, так должно быть !!! Задача не дать открыться при бахнувшем контроллере и не вывести остальную часть схемы нахуй... Что сгорело ?

           • Dopl

             • 17.09 2023 09:05:23

             Всё

           • Artem

             • 17.09 2023 09:05:26

             Да собственно почти всё блять) тразистр, шим, резистеры

             • W1ruus

               • 17.09 2023 09:05:28

               )))



             • Dopl

               • 17.09 2023 09:05:54

               меняй Давно же уже всё нашёл

               • Artem

                 • 17.09 2023 09:06:47

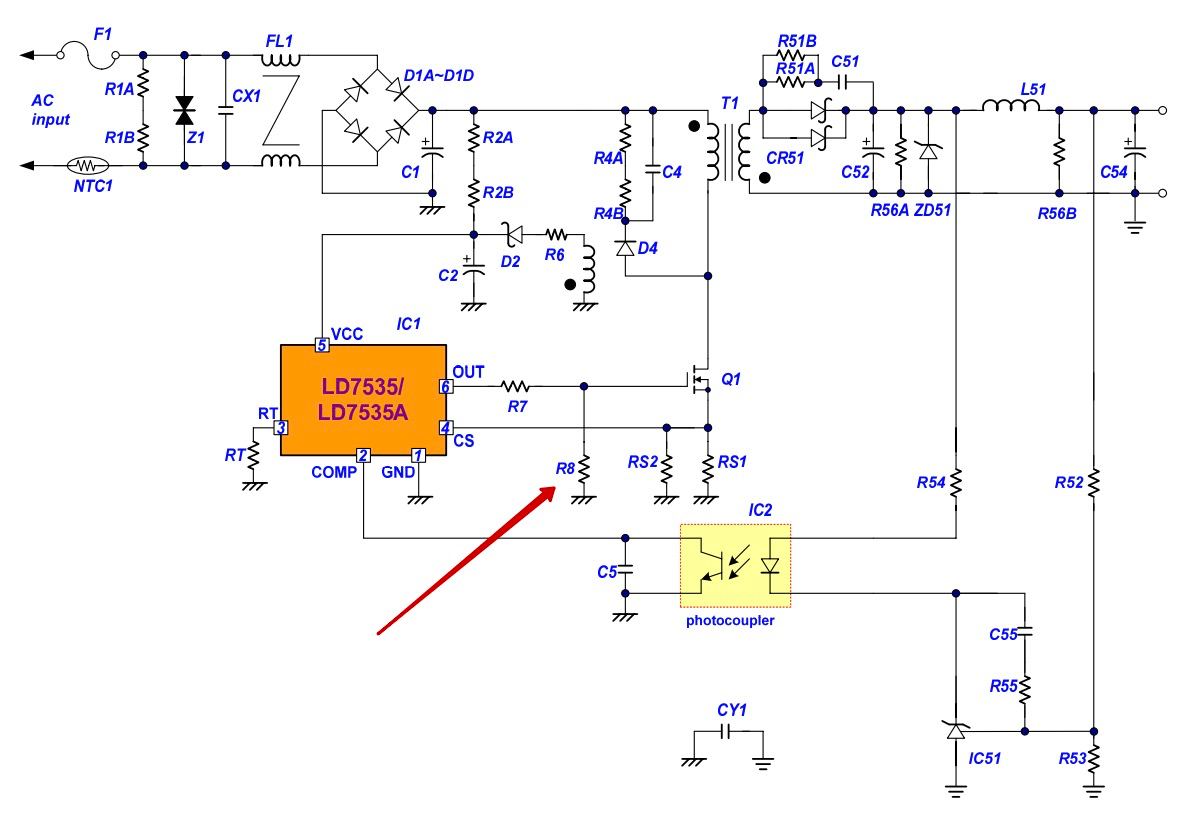

                 Дак заказано. А пока просто осмысляю схемотехнику) Ну вот в типикале на эту шимку этот резистр висит всё-таки на земле, а не на истоке



                 • Dopl

                   • 17.09 2023 09:06:58

                   Лишним голову забиваешь

         • Unsupported

           • 17.09 2023 10:59:41

           так затвор заряжается относительно истока, а не общего провода схемы. так что очень даже всё правильно здесь

     • Andrey

       • 17.09 2023 09:05:44

       не к земле только, а к точке наименьшего потенциала

       • Artem

         • 17.09 2023 09:08:34

         Да нет, почему? Учусь читать схемы Но ведь на схеме выше 10к резистр подключен не к земле, то есть не к наименьшему потенциалу?
