Да вроде все стандартные поднимаются и стоят на месте , я давненько мерял . Если подскажешь что куда тыкнуть скажу . Я в этом плане полный нолик , по инету увидел замеры ориентировочные какие должно быть померял и аномалий не увидел
Да вроде все стандартные поднимаются и стоят на месте , я давненько мерял . Если подскажешь что куда тыкнуть скажу . Я в этом плане полный нолик , по инету увидел замеры ориентировочные какие должно быть померял и аномалий не увидел
Комментарии: 9
Batya
Звони глину на планках матрицы
Evgeniy
Навряд ли , если глина в кз - изо тупо нет.
Batya
Не всегда же
Evgeniy
Ну... если только в утечке. Пусть вон по питаниям ходит.
Maks
Планки матрицы Левая VGL_COP = -12.5 VCL_AA = -7.5 VDDAL = -16.2 VCM_CF = 6.5 VCM_TFT = 6.55 VD_DAML = 8.15 C_STV = 0 OTP = 3.23 VDD = 3.27 LD_IN = 0 Pg_ClK = 0 PG_EN = 0 PG DATA = 0 CRD = 3.26 SC_E1 = 0 Правая SPISO=0 SPIWP = 0 SPICSN=3.26 SPICLK=0 HOLD = 3.24 VDD = 3.27 PG_EN=0 PG_CLK = 0 Pg_data =0 Ld_in =0 V18DD= 1.76 Otp = 3.24 ТКОН VA = 16.25 V330 = 3.28 VCM_TFT = 6.5 V33M = 3.28 Vcm_CF =6.55 VIM= 12.11 VIN12 = 12.10 V18MR = -1.8 VCH = 30 Ck4_ls = 1.50 BLNK_LS = 1.54 STV_LS = -12.44 LS_SDA = 3.26 V18Ml = 1.78 VGL_AA = -7.55 Vcl_COP = -12.5 V115M = 1.12 RST = 0 LS_SCL = 3.25 VDAM = 8.16 Все что видел всё померял , на тконе неплохо греется данная микросхема INX IN635 Вторая такая же и температура адекватная по сравнению с ней Что надо ещё замерять? Мне очень охотно сделать его второй месяц лежит
Evgeniy

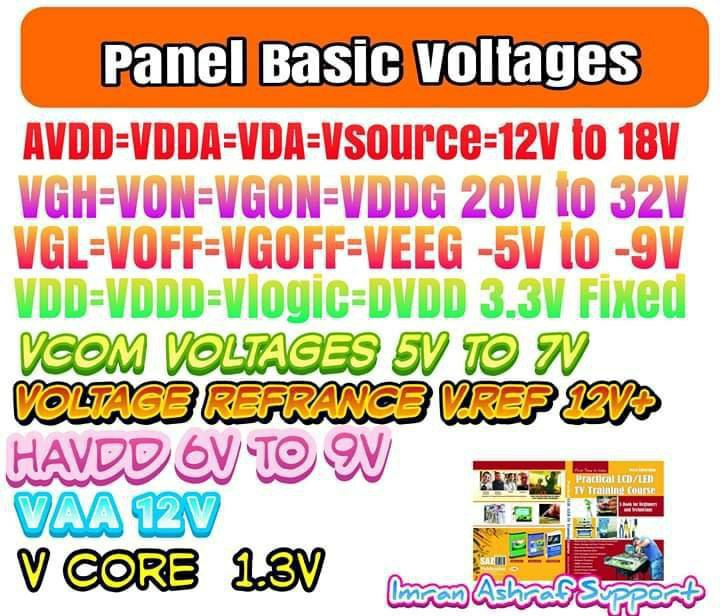

ну сравнивай с картинкой
Boris
Глина то конденсаторы на 35 v 10 мкФ дохнут по питанию +19 вольт, за долгие годы практики не видел что бы дохли например по +5v.... Ну да изо даже полом не будет от слова совсем...
Maks
VAA V330 VCM_TFT V33M Vcm_CD VIM VIN12 V18MR VCH Ck4_ls BLNK_LS STV_LS LS_SDA V18Ml VGL_AA Vcl_GOP V115M RST LS_SCL VDAM Все точки что нашёл на замер , скажите пожалуйста ,что из этого нужно мерять? Или это картинка к планкам матрицы? Или ткону не догнал
Evgeniy
Да хоть к чему, смотря как построено Это картинка с вольтажами.
