Пацаны, кто работал с СNC 3018 или похожим, что за дела? При возврате в 0 разгоняется, клинит и сбивает рабочий 0. Шаговик хреновый может быть? Щас проблему решили допточкой, но просто интересно.
Пацаны, кто работал с СNC 3018 или похожим, что за дела? При возврате в 0 разгоняется, клинит и сбивает рабочий 0. Шаговик хреновый может быть? Щас проблему решили допточкой, но просто интересно.
Комментарии: 37
Sam
Файлик G кода можно?
Fedor
F0 уменьшить Я один это вижу? Резисторы стоят в плюсе возбуждения. Как это может влиять на нулевую точку? По паспортам точность датчиков и преобразователей какая? Судя по 4х проводной схеме подключения должна быть невысокая. Он на ускоренной подаче холостого хода ломится в точку парковки и похоже не справляется с нагрузкой. Какой шаговик, как драйвера настроены, нужна ли такая скорость? Погоняйте его вхолостую в толчке на разных скоростях из конца в конец. Подшипники и гайку проверьте, смазка, наличие в них стекла.
Andrey
На ручном толчками по 10 мм нормально всё проходит. На старом станке проблем не было, но он сгорел в пожаре.
Sam
Настройки ускорения и скорости подачи можно?
Konstantin
Ага, такое ощущение, что слишком большое количество оборотов у шаговика и он теряет крутящий момент. Скромнее нужно быть
Anonim
Досадно. Надеюсь сгорел только станок, а не весь склад со всем добром.
Andrey
Весь склад тогда сгорел со всем добром . Партия контроллеров как раз перед хайпом . Куртки кожаные три
Anonim
Вот куртки жалко...все три)) После такого сложно оправиться, порой.
Andrey
Да, как раз через неделю после начала СВО, как в тумане итак все ходили. В общем, есть что вспомнить.
Konstantin
Портсигар серебряный. 2 портсигара!
Andrey
Я щас сам лежу в больничке, человек там ебётся. В принципе он как-то 2 промежуточные точки добавил в GRBL, пока работает.
Konstantin
А что не LinuxCNC?
Andrey
Если в самой GRBL, то не работает оверрайд чото. В Арткаме надо копаться. Но на старом станке работало нормально, поэтому думаю, что менять, шаговик или плату. Хочется максимума всё таки иметь на будущее.
Fedor
$111=”value” максимальная скорость по Y
Konstantin
Какой у тебя там NEMA стоит?
Andrey
Если будут обьёмы, можно будет купить большое и красивое, пока так. Даже где-то на горизонте маячит такой станок у человека. Чо материшься?
Sam
Он спрашивает про размеры флянца шаговика у NEMA 40 например флянец 40х40мм
Konstantin
LinuxCNC тоже хавает G-код, но к нему конечно комп нужен, а не МК как для GBRL У USB с сервоциклом не карашо Ну двигло имеет же маркировку, у тебя там может вообще NEMA17 и A4988? Тогда ничего удивительного
Fedor
Судя по fpga на плате usbCNC интерполяции и тд он сам считает.
Andrey
Вот это станок, прям у этого продавца, рекомендую Похоже на 40 мм, 1.3 Ампера 0.25 Нм. Смотри, что есть на AliExpress! Гравировальный станок с ЧПУ, обновленная версия, 3018 Pro, GRBL, управление, мини-станок с ЧПУ, 3-осевой фрезерный станок для печатных плат, гравер по дереву за 10 977,36 ₽ - уже со скидкой -45% https://sl.aliexpress.ru/p?key=jrd3Ual
Konstantin
Ну если сервоцикл в самой fpga, то тогда вопрос зачем там комп? 1,3А 0,25 Нм, Андрюха это пипец, меняй не думая
Andrey
Вот за это рахмат
Konstantin
Драйвер нужно под двигло брать, надеюсь в курсе
Andrey
Понятно дело. Я вообще запас люблю от 50%. Там ещё походу радиаторов на чипах нету.
Andrey
Да, там а4988
Konstantin
Тогда он может только медленно-медленно
Fedor
Механику надо ещё проверить. От руки винт прокруиить из конца в конец. Может где туго
Sam

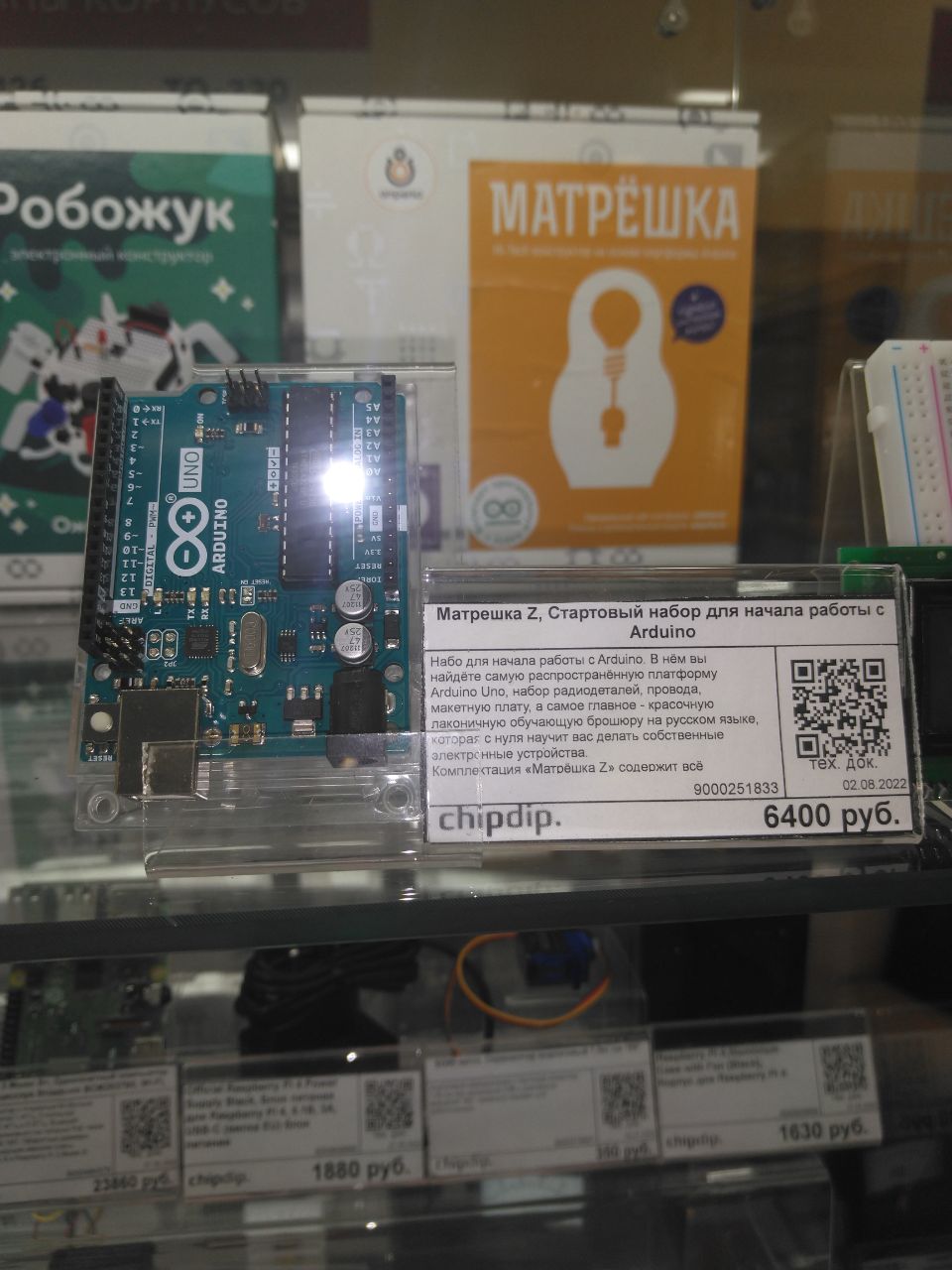

И чем так нравится людям эта ардуиновская шляпа. Комплект нормальных шаговиков + драйвера + PCI плата NC studio, выйдет около 100$
Andrey
Там ардуина у китаёзов. С арткама в G-код, G-код в GRBL. Бля, не поверишь, на старом станке таких проблем не было, там каретка рассыпалась под нагрузкой, но херачила только в путь А так чо, всё в комплекте уже шло, чо там мудрить? Вопрос был в том, что не вытягивает, по опыту.
Fedor
Вчера только обсуждали куда PCI втыкать). UsbCNC тогда уж.
Sam
Да если нужно юсб или изернет - Mach3 в помощь
Sam
Так же непонятно нахера ноут к ЧПУ станку цеплять? Станок не переносной, в чем проблема зацепить к нему системник с плюс минус древней материнкой?
Andrey
Станок переносной, щас на выезде. Ноут тоже используется на выездах. Нахера плодить пока лишние сущности?
Andrey
Там всю гажью платформу надо разобрать чтобы увидеть. Написал фильтр по твоему совету от гайвера, убрал тряску, забрал двадцаточку и жогаю домой.
Sam
На драйвере шаговика какой делитель выставлен? По звуку как будто очень мелкий шаг. Нужно 1600 выставить. не более
Nikita
у ШД на определенной скорости теряется момент, это что-то типа резонанса, поэтому её рекомендуют обходить
