Всех приветствую ,хочу сделать свою уменьшенную плату на базе элементов blackpill на stm32f411. На своей плате хочу вывести только пина SWDIO\SWCLK и два порта ввода\вывода. Опыта проектирования плат небыло ,основываюсь только на том что нашел в интернете. Появилась кучка вопросов , прошу помощи) Я спроектировал свою схему На оригинальной плате этот пин подключен к GND Не понял зачем этот элемент
Комментарии: 25
R0b0win
Фильтр?
Tochka

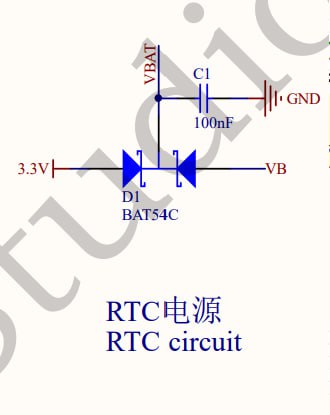

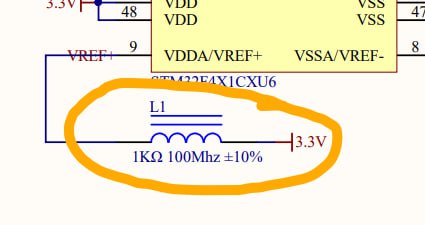

я хз для чего он может быть нужен) и могу ли от этого избавиться есть буду питаться через понижающий DC-DC ? я так понял это для питания он внешней батарейки и вот этот резатор в каких ситуация нужен? Это фильтр питания после понижающей DC ?
R0b0win
Наверное дальше идет он в логику?
Tochka

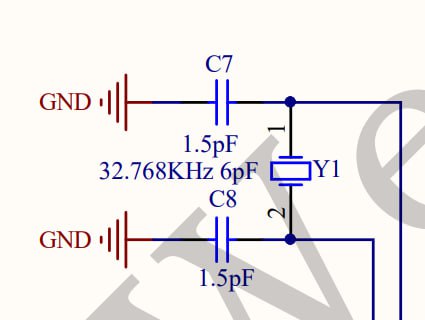

часовой , это для часов реального времени?
Elektrougli

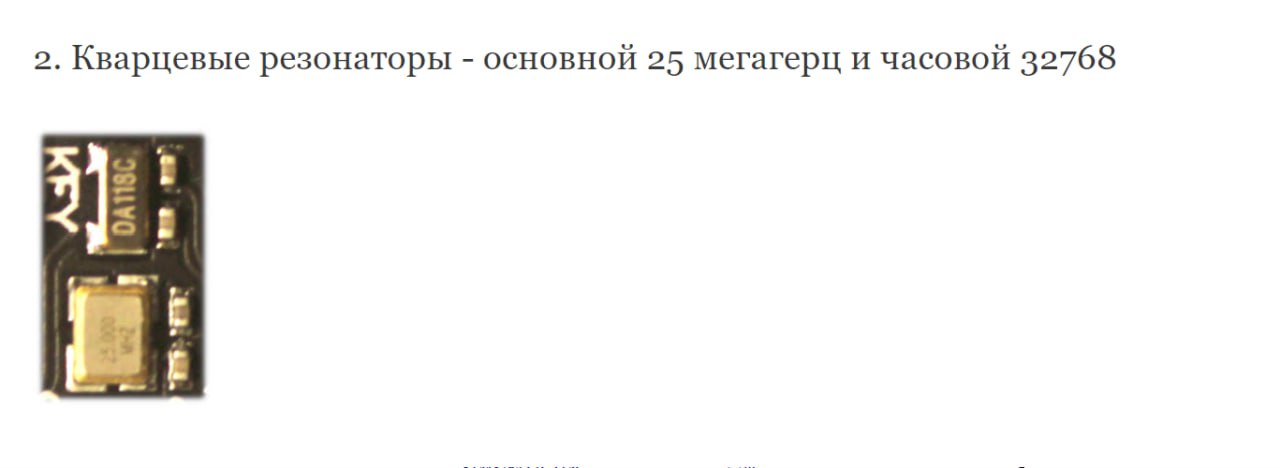

это
кварцевыйрезонатор для мк, подписано OSC, или осциллятор .Bulochka
мы ещё не разобрались какие бывают компоненты и зачем они, но уже делаем свою плату.... достаточно оригинальный способ потратить горсть монет
Elektrougli
Мы верим, что скоро разберемся
Tochka
Мне нужна плата в 2 раза меньше по площади для проекта , кручусь как моуг
Elektrougli
в чем суть проекта, объясни
Tochka
Я подслушиваю I2C общение 2 устройств и по определенным событиям к GND подтягиваю SDA чтобы нарушить общение
Elektrougli
каких устройств?
Tochka
master и slave
Alexandr
для I2C вообще внешнее тактирование нахрен с платы встроенного генератора хватит
Tochka
я не общаюсь по I2C , я только подслушиваю
Alexandr
да пофиг, там больше мегагерца не бывает
Elektrougli
тебя поставили подсматривать, а ты подслушиваешь (c)
Alexandr
ацп используется? если нет супер измерений, то 3v3, 3v3A, vbat бросить на одно питание, упростит жизнь и трассировку
Bulochka
да не пиши много.... в его случае достаточно стмки и 2 кондёра, всё - вся плата.... ну, можно контрольно подтяжку на i2c оставить
Alexandr
я бы на это G071 какой-нибудь взял там только два пина питания :)
Tochka
Я еще считаю временя которое потребуется SLAVE на то чтобы уронить SDA в LOW после 9 такта SCL. Получается что время срабатывания прерывания по переходу состояния пина больше чем время реакции SLAVE на то что SCL стал LOW, и мне нужна максимальная стабильная скорость неа
Alexandr
хмммммммм
Tochka
вверх ногами?)
Alexandr
ага если подразумевается, что питание с 5 В прилетит
Tochka
да, питаюсь от внешних 5В
Anonim
Нет, не фильтр
