Чтобы было правильно и пользователей не отвлекать от процесса и не скрывать важные параметры за красивыми картинками, давно придуман стандарт ISA-101.
Чтобы было правильно и пользователей не отвлекать от процесса и не скрывать важные параметры за красивыми картинками, давно придуман стандарт ISA-101.
Комментарии: 36
Kirill
А можно поподробнее?
Z-vladimir
Тут есть обзорная статья https://control.com/technical-articles/going-gray/ Также сами производители выпускают свои рекомендации и библиотеки на основе этого стандарта https://literature.rockwellautomation.com/idc/groups/literature/documents/wp/proces-wp023_-en-p.pdf Если вдруг ссылка без впн не открывается
Kirill
а, про это я читал, но не знал, что уже аббревиатуру и номер к этому прилепили в итоге все о нем говорят, но в виде законченного документа я его так и не нашел. во! вот это дело!
Z-vladimir
Раньше публиковали концепцию в как best practice, которые продвигались в своих DCS разные ханивел и абб в виде библиотек и инструкциях с рекомендациями. Не многие хотели переходить на использование унылого серого дизайна.
Anonim
Мне он тоже не зашел.
Kirill
ну и мое мнение, это все-таки больше нужно для скада систем, где оператор присутствует постоянно и наблюдает за процессом. в системах, где просто стоит HMI с малым разрешением и диагональю ничего будет не видн ои ничего не понятно ровно, как и "мультики" мое мнение на мелких ХМИ есть смысл выводить только текст
Z-vladimir
Да, там где несколько десятков и сотни параметров на экране
Anonim
Какой размер маленький?
Kirill
до 15" включительно ну если пятнашка фуллХД еще можно подумать
Fedor

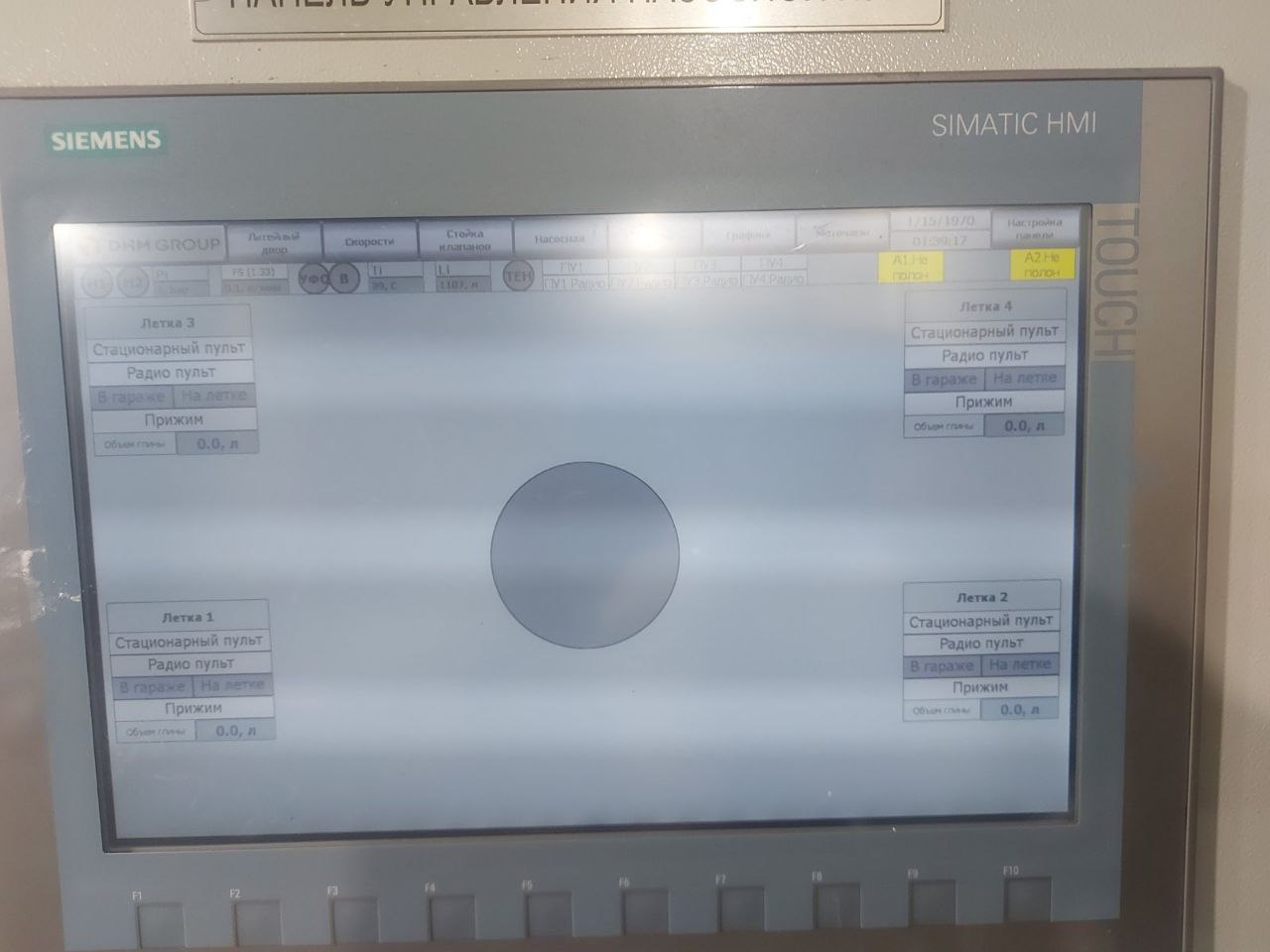

Вот так этот дизайн выглядит в слабо освещённой насосной под косым освещением. Ничего не видно.
Kirill
и это мать его 12" !!!!! по стоимости как половина этой насосной
Anonim
Это и есть вся насосная , на другие узлы денег больше нет.
Fedor
Отчегоже, у механизма ещё одна)
Anonim
И для мастера и операторов ввести розги, как инструмент обучения Стекло надеюсь бронированное, а то один хрен попытаются расх.ярить?
Fedor

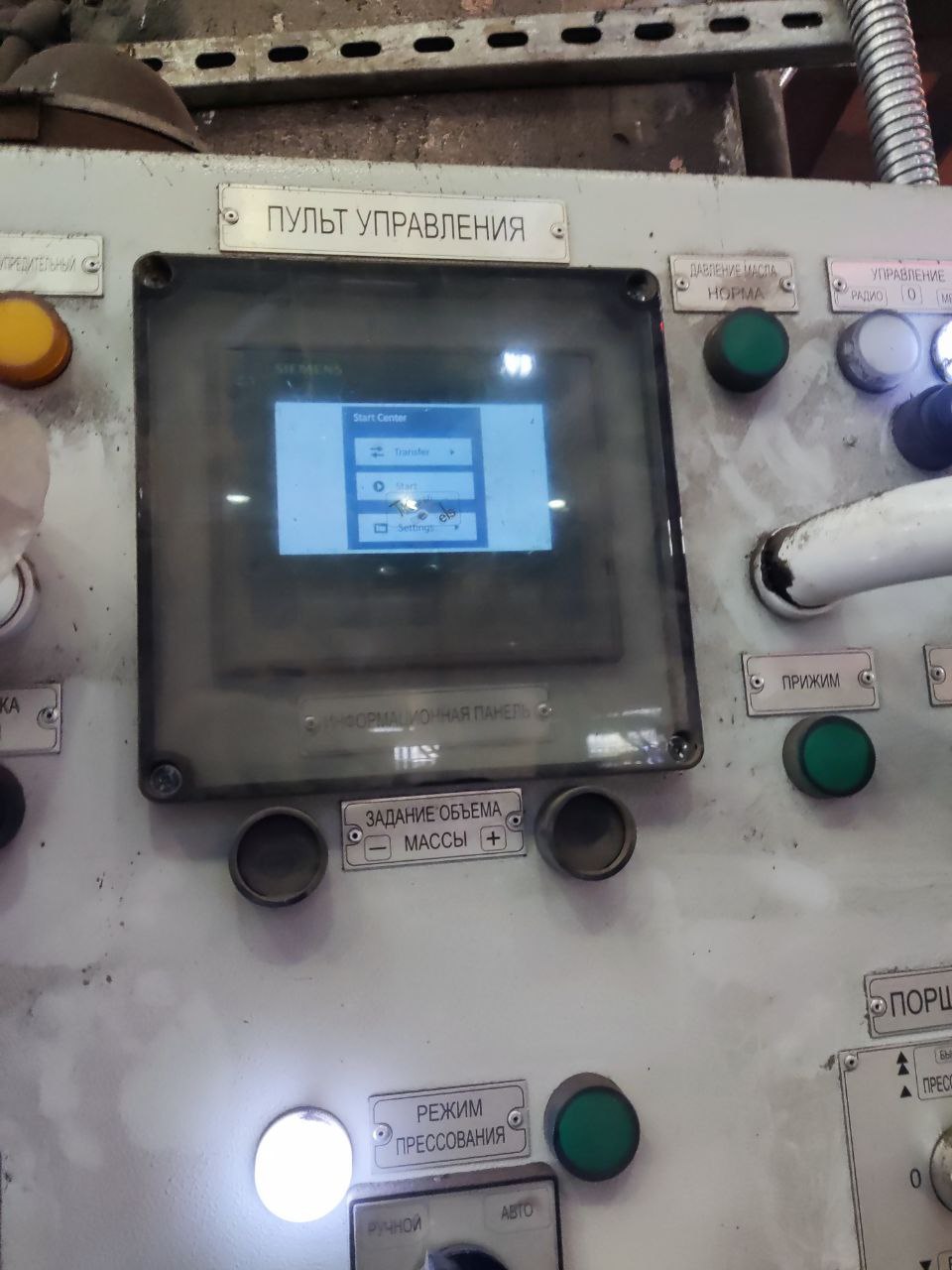

Это поставка дружественного украинского братскому казахскому народу 16-17года, тогда сименс был дешевле и просто был. Это поликарбонатная крышка от какой-то распаячной коробки.
Kirill
ну насколько дешевле была ебунячая 12" панель? ну в баксах она всегда одинаково то стоила
Anonim
Себе тоже такую делаем, закрыть тач экран. Управлять будем мышкой или удаленно с ПК
Fedor

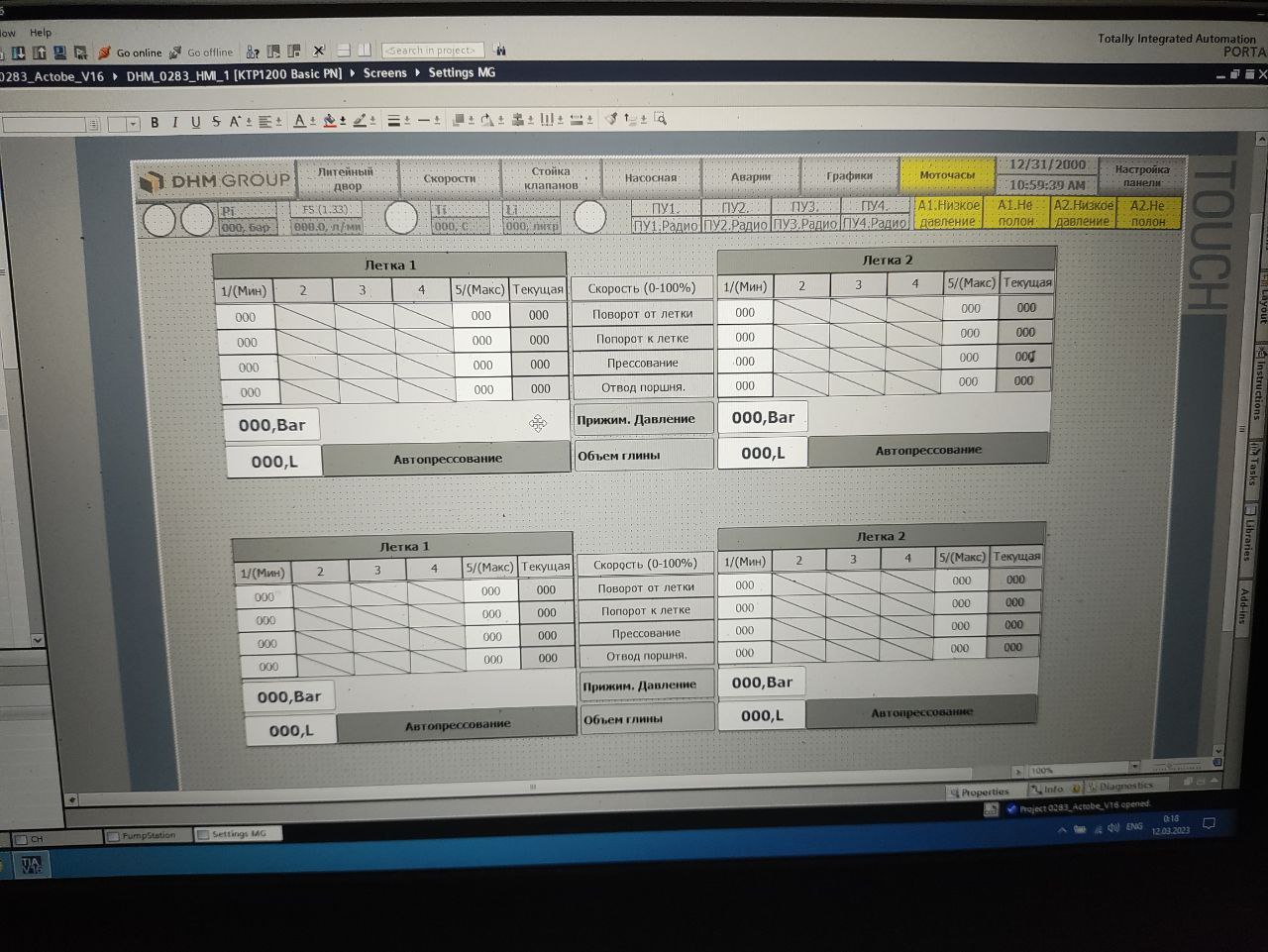

Вот такое дисплей ещё должен был показывать. Лазерная резка стоит копейки. Можно у рекламщики заказать.
Anonim
Мы заказали "лазерную" резку. Скорее всего строгальные станком или циркуляркой. На нашем производстве есть только это
Fedor
Я имел ввиду заказать у рекламщиков порезанное стекло). Хотя, вы наверно его и заказывали(
Vadim
Ситуация раз была, двое выясняли отношения, и один в другого запустил молотком, второй увернулся, а вот панель на двери шкафа управления реклейма нет...встал весь цех...сказочно повезло что молоток пробил только тач с экраном, а плата уцелела...купили ребята новую панель, вставили туда плату со старой...получили люлей...и продолжили работать
Anonim
У нас просто увольняют, ни с кого не вывернули
Vadim
На водоканале сетевые были, оператор пошёл почистил снег лопатой, а потом уставший захотел что то на панели нажать, решил что дотянеться лопатой с дивана...вот мы с коллегой как два последних дед мороза 31 декабря едем к людям с подарком...
Fedor
Невозможно недооценить тупость.
Vadim
Тогда ещё снегопад был...мы машину раза 4 откапывали...какой только фигни не было....
Fedor
Тогда не приходилось доплачивать нашим ближневосточным друзьям за перевозку оборудования через 3 границы в естественных полостях тела. Панель стоит чтоб показывать две переменных).
Kirill
дорохо-бохато
Fedor
Это гидравлическая насосная с резервированием. Недешевая я думаю.
Kirill
а, тогда еще сойдет ))
Anonim
У нас инструментальный цех имеется. Они наши "рекламщики" Да я только за. Просто цена в руб. дохрена.
Fedor
Я уже писал как-то, что такой дизайн ещё имеет право на жизнь если в него пялятся по 8-12 часов непрерывно. А панель у механизма должна быть яркой, с крупным шрифтом и минимумом информации.
Vadim
И обязательно с большой надписью , шрифт не менее 40 "НАЖАТ СТОП"
Anonim
Мня жаба за Сименс душила, дорого, не нужно. Но теперь можно Винтек пихать куда не попадя, при надобности.
Z-vladimir
Но это и не совсем то. Смысл описанный в стандарте, чтобы все пассивные элементы как схема, нарисованные аппараты и прочее были светло серыми не имели контраста и чтобы на их фоне четко было видно значения параметров и динамические элементы, особенно аварийную и предупредительную индикацию. А тут тексты статусов и значения параметров на темно сером фоне. Да и размеры шрифта где-то более менее, а местами вообще мелко
Kirill
вот же!
Iiy
Последний обьект делал программист, так как должно быть потстандартам. В итоге эксплуатация сказали что скада говно, начинали наводить примеры какие скады они видели у доугих. На практике заказчик не хочет слышать ни про какие, стандарты, когда ему говоришь что по правилам должно быть вот так и вот так, потому что так то и так то. Никто это не хочет знать, требуют сделай нам чтобы маршруты зерновые разними цветами светились чтобы они отличали, и ты делаешь, потому что если клиент так хочет то приходится делать так чтобы клиент остался доволен
